Bojler - správnost zapojení

Od: Datum: 25.11.13 17:39 odpovědí: 13 změna: 26.11.13 10:32

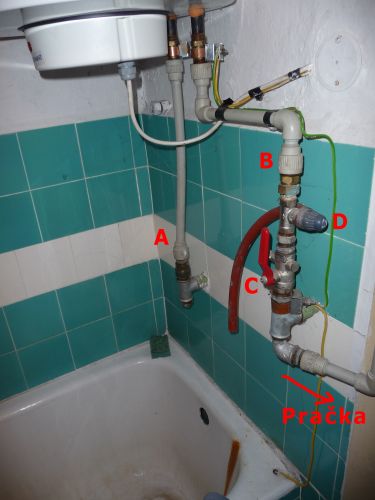

Ahoj, jen bych si chtěl ujasnit, jestli chápu dobře princip a zapojení bojleru. Potrubím B teče do bojleru studená voda. Potrubím A odchází teplá. Ventil C je na uzavření vody směrem do bojleru. Ventil D je na vypuštění vody z bojleru. Je to tak správně? A je správně zapojené uzemnění (na vanu)?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.11.13 17:46
avatar

Ventil "D" je pojistný ventil, a neslouží k vypouštění boileru, nýbrž jako pojistka proti havárii boileru v případě jeho přetopení a překročení max. konstrukčního tlaku.

Elektrikář nejsem, takže k zemění se vyjadřovat nebudu.

Nicméně obecně jak z hlediska vody, tak z hlediska el.instalace to spíše vypadá na práci PATa a MATa, než nějaké kvalifikované osoby.

Ohodnoceno: 0x

Od: k
Datum: 25.11.13 18:43
Ohodnoceno: 0x

Datum: 25.11.13 18:00
avatar

Doufám, že je to přes proudový chránič tato hrůza...

Ohodnoceno: 0x

Od: olaf71*
Datum: 25.11.13 18:29

až na ten pojistný ventil OK. jinak připojení slušná "prasárna", ale viděl jsem i horší

Ohodnoceno: 0x

Datum: 25.11.13 18:48
avatar

dokážete dobře poradit ale proč hned haníte někoho práci to netušim . Je vydět že to dělal někdo znalej jinak by tam to zemnění nebylo, a pokud zákazník chtěl pouze zapojit bojler za co nejmenší peníz bez sekání tak jak to měl udělat? Je to funkční , kabely jsou schované a vše funguje zákazník spokojen a majitel taktéž. To d je přetlakový ventyl na odpuštění vody která se roztáhne zvednutím teploty

Ohodnoceno: 0x

Od: olaf71*
Datum: 25.11.13 18:53

jde mi o to spojení plast. trubek. dyť je to všechno křivé. copak rovina, či úhel stojí víc? použité materiály jsou asi co dům dal.ale jak jsem psal, viděl jsem horší.

doplněno 25.11.13 19:00:

co třeba použít DG s převlečnou matkou než DG se závitem atd. když je to na povrchu,ať to trochu vypadá,, ve zdi se to schová. jak jsem psal, viděl jsem horší, např. v pronajatém bytě, kde není potřeba to dělat hezké, když tam bude bydlet nájemník, hlavně ať vysolí 9 tis. měs. (garsonka)

Ohodnoceno: 0x

Od: instalater*
Datum: 25.11.13 19:41

tady nejde o to hanit někomu práci . Já jenom doufám , že to nedělal instalatér , ale nějakej dosti nešikovnej domácí kutil. Instalatérovi bych hned odebral výuční list. Co se týče funkčnosti ,tak když přimhouřím obě oči tak ano a to na fotce nevidím ty detaily .

Ohodnoceno: 0x

Datum: 25.11.13 18:41
avatar

Provedení se mi taky moc nelíbí, ale když přidáváte bojler do už hotových rozvodů a nechcete sekat kachlíky, tak moc možností není.

To elektrické propojení s vanou je správně. Drát by správně měl vést až do rozváděče na ochranou svorkovnici. Pokud je v koupelně zásuvka, měl by na to být připojený i její ochranný kolík.

Ohodnoceno: 0x

Od: martin12
Datum: 25.11.13 20:09

A můžete mi vysvětlit polopatě proč se dává ten ochranný vodič na vanu? Vždyť pokud mám např. kovový lustr, tak se ochranný vodič dává na kostru lustru. Proč to tady taky není tak (připojit někde zevnitř na bojler)?

Datum: 25.11.13 21:09

Ahoj. Povedlo se to asi tak, jak se to mělo povést. Jen bych přidal drobnost. Uzemnění vany shora na ni v rohu, je opravdu velmi netradiční. Na to bývá pod ní, někde u nohy šroub, nebo se to přidělá k noze. Já jsem si při rekonstrukci koupelny ještě připojil k tomu uzemnění dole kovová futra. Ten bojler bych asi vypouštěl přes to šroubení nad pojišťovacím ventilem. Trubka pro odvod teplé vody v bojleru vede v něm až nahoru a tím voda nevyteče.

doplněno 25.11.13 21:13:

Zapomněl jsem. Vana se připojuje k zemnění z bezpečnostních důvodů. Je tam v koupelně elektrika a voda dost poblíž a tak tam hrozí nebezpečí úrazu el. proudem větší než u lustru. Když je kovový, tak se taky zemní.

Ohodnoceno: 2x

Od: martin12
Datum: 25.11.13 21:28

Díky. A ještě k tomu zemnění: Takže ochranný vodič musí vést zároveň na kostru bojleru a také na vanu?

Od: hop®
Datum: 25.11.13 22:19
avatar

Ten "tlustý ochranný vodič" se nazývá pospojení, měly by takto být elektricky spojeny všechny vodivé přeměty (součásti) v koupelně. Dnes se již za určitých podmínek toleruje absence tohoto vodiče, pokud je koupelna připojena přes proudový chránič.

Ohodnoceno: 2x

Datum: 26.11.13 10:32
avatar

Já to shrnu:

Funkčně a bezpečnostně O.K. *palec*, esteticky K.O. *blee* .

Ohodnoceno: 2x
