Zapojení topení,vstup výstup

Od: Datum: 24.11.13 19:40 odpovědí: 9 změna: 25.11.13 01:07

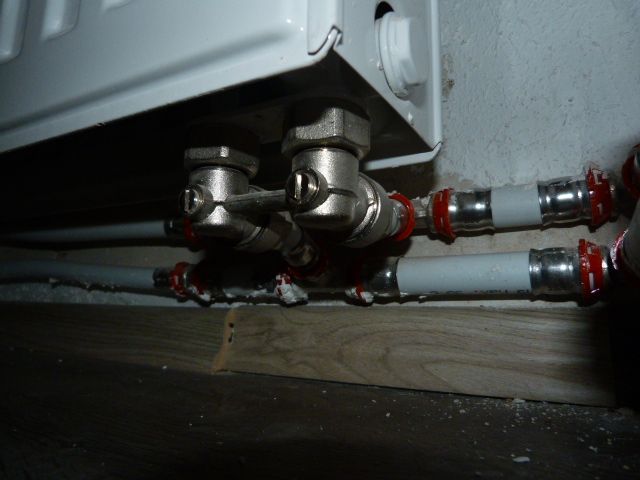

Dobrý den, řeším problém malého výkonu topné soustavy. Po neustálém odvzdušňování topení mě napadlo, jestli jsou radiátory správně připojeny. Vstup je napojen na kraji a zpátečka dále od kraje radiátoru. Jak to tedy má být správně?

doplněno 25.11.13 12:16:

Díky za odpovědi. Tak je to tak, jak jsem si myslel. Prostě to topenář na všech radiátorech prohodil. Dobré je, že to stačí jenom přehodit u kotle.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 24.11.13 19:45
avatar

co zkusit podívat na stránky výrobce tělesa radiátoru.

Ohodnoceno: 0x

Od: hop®
Datum: 24.11.13 19:50
avatar

Pravděpodobně jste na správné stopě, radiátory mívají na kraji výstup a dál od kraje vstup do termoventilu !

Kdo Vám to topení dělal?

P.S.: stačí se podívat (zrcátkem) zaspod do tělesa, uvidíte která roura vede nahoru...

doplněno 24.11.13 20:12:

Olafe, zpátečka jde okolo přívodní roury z desek...

doplněno 24.11.13 20:14:

Ještě, jak koukám, trubky jdou od vekoluxu doleva nahoru, do kopce - kam vedou dál, nemůžete mít bubliny i tam? Nevypadá to, že by se někdo zabýval vyspádováním trubek, aby bubliny mohly odcházet do nejvyššího místa, kde by bylo možné je odvzdušnit...

Ohodnoceno: 1x

Od: olaf71*
Datum: 24.11.13 19:54

mělo by to logiku, aby byl přívod tak jak píšeš? to by se ty přívodní trubičky uvnitř radiátoru musely křížit

Ohodnoceno: 1x

Od: olaf71*
Datum: 24.11.13 20:21

tak tak, obrázek nelže

Ohodnoceno: 0x

Od: olaf71*
Datum: 24.11.13 19:51

přívod je vpravo

doplněno 24.11.13 19:57:

nakonec stačí sáhnout na trubku v provozu. zpátečka bude chladnější

doplněno 24.11.13 20:02:

tak tady je zřejmě řešení:http://www.aaatopeni.cz/deskove-radiatory

doplněno 24.11.13 20:09:

tím odkazem samozřejmě padá moje úvaha o přívodu vpravo

Ohodnoceno: 1x

Datum: 24.11.13 19:53
avatar
Pokud se jedna o těleso Radik VK, potom je přívod vlevo, zpatecka vpravo.
Ohodnoceno: 1x

Od: instalater*
Datum: 24.11.13 20:14

Jako topenář ti to řeknu na 100% . Ke kraji radiátoru (napravo)je zpátečka a ke středu ( nalevo) je výtlak. Když se podíváš zezhora mřížkama , tak to pěkně uvidíš. U trubek se to dá poznat nejlépe na začátku topení pohmatem . Která bude teplejší je výtlak. Pokud to máš takto u všech radiátorů je to výhoda . Překřížíš pouze trubky pod kotlem. (Samozřejmě jednodušeji řečeno .) Problém může být např. u žebříčku , ale tam bys myslím nemusel detentor s ventilem přehazovat. Je to sice proti srsti , ale půjde to.

Ohodnoceno: 0x

Od: instalater*
Datum: 24.11.13 20:17

Vzpomněl jsem si na jednoho kolegu . Byl trošku pomalejší a on si trubky popisoval V - jako výtlak a V - jako vratka.

Ohodnoceno: 0x

Datum: 25.11.13 01:07

Ahoj. Zrovna tuhle jsme u známých na tohle zapojení koukali a ten přívod, jak je naznačeno na www. stránkách od Koráda, tak přívod je ta trubka, co vede k termoventilu nahoře. Ale, není přitažena druhá regulace? To je k výkonu. Jestli je radiátor z části studený nebo chladný, může v něm být vzduch, když rozvod je celý pod ním. Kde jsou odfuky?

Ohodnoceno: 0x
