Vytápění - schéma

Od: Datum: 11.09.13 22:19 odpovědí: 23 změna: 15.09.13 16:41

Zdravím,

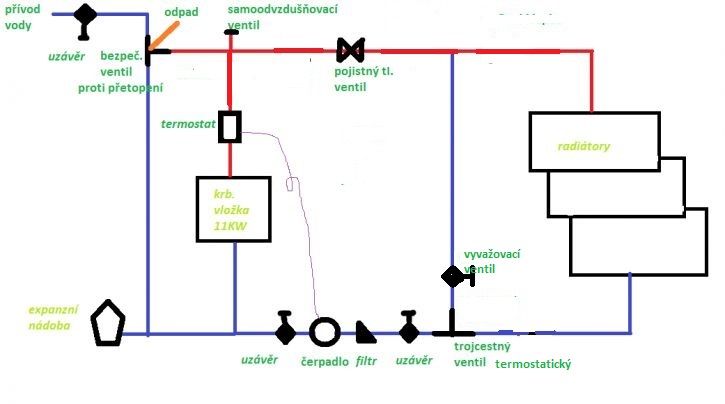

nakreslil jsem si schéma rozvodu topení od krbové vložky s výměníkem, poprosil bych vás o názor zda je zapojeno spravně nebo by jste o něco doplnili, například nějaký manometr či teploměr a tak.

Díky

doplněno 11.09.13 22:24:

prvni obraz se nenačetl



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: rnk*
Datum: 11.09.13 23:02

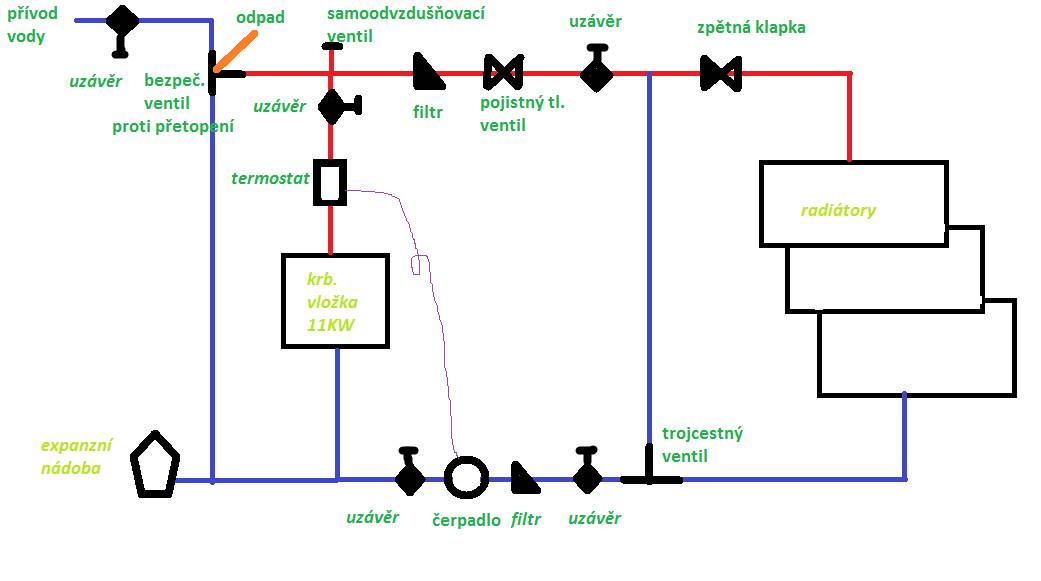

Naprosto špatně! To nemá cenu vypisovat. Jen to nejpodstatnější: Mezi kotlem (krb. vložkou) a pojistným ventilem NESMÍ být žádný uzávěr ani filtr! Riskujete výbuch!

Nefušujte do věcí, které dle zákona stejně NESMÍTE DĚLAT. Nechte si udělat projekt a zapojit to od topenáře. A já se budu modlit, aby někdo jako vy se nevyskytoval v blízkosti mého pohybu.

doplněno 11.09.13 23:04:

Jednu věc máte správně. Expanzní nádobu.

doplněno 11.09.13 23:26:

http://ostrava.idnes.cz/vybuc…104_182555_ostrava-zpravy_jog

http://olomoucky.denik.cz/cer…ka/vybuch-kotle-20071126.html

http://karvinsky.denik.cz/poz…sel-bez-zraneni-20130317.html

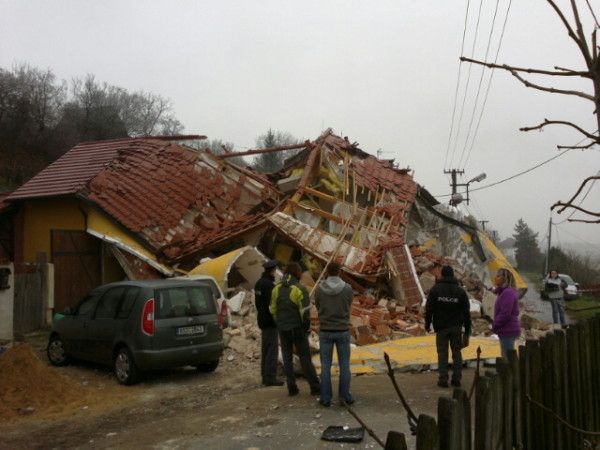

http://tn.nova.cz/zpravy/regi…tel-skoda-za-pul-milionu.html

Ohodnoceno: 0x

Od: jirbar*
Datum: 12.09.13 13:50

Když je někdo slepej. Já na původním obrázku vidím zcela volnou cestu po zpátečce k pojišťováku.

Ohodnoceno: 0x

Od: rnk*
Datum: 14.09.13 00:45

Na obrzku z 11.09.13 22:24?To mě ji ukažte! Z jedné strany filtr, z druhé uzávěr. Předpokládám, že mluvíte o cestě od kotle k pojišťováku. A doufám, že nemyslíte přes bezpečnostní ventil kvůli přetopení ) jako fór dobrý.

Ohodnoceno: 0x

Od: jirbar*
Datum: 14.09.13 10:32

Nebudu se dohadovat o názvosloví či správnost schematických značek. V otopné soustavě jsme vždy měli jen jeden pojišťovací ventil s odpadem a sloužil původně proti přetopení při zamrznutí otevřené expanzky, později i proti přetlakování po výměně tlakové expanzky.Ani ta tlaková expanzka nesmí mít v cestě ventil. Respektive "může", ale musí se oddělat a schovat ovládání. To jen kvůli nastavení tlaku v expanzce.

Ohodnoceno: 0x

Od: rnk*
Datum: 15.09.13 16:41

Jo, jenže to je něco jiného. Ten druhý ventil jen otvírá chladící vodu. Já psal o tom co vy znáte. Ventil, který otevře při určitém tlaku.

Ohodnoceno: 0x




Datum: 11.09.13 23:14
Ohodnoceno: 0x

Od: rnk*
Datum: 11.09.13 23:23

To je lepší. Ale proč ten vyvažovací ventil?

Ohodnoceno: 0x

Datum: 11.09.13 23:29
Ohodnoceno: 0x

Od: rnk*
Datum: 11.09.13 23:41

JO, tak to jo. Je to k tomu konkrétnímu typu trojcesťáku od Regulusu. Jiní výrobci nic takoveho nevyžadují.

Ohodnoceno: 0x

Od: rnk*
Datum: 12.09.13 00:23

Perlička nakonec. Víte, že tuto krbovou vložku budete muset podle již planého zákona 201/2012 Sb. v roce 2022 sešrotovat?

Ohodnoceno: 0x

Datum: 12.09.13 09:12

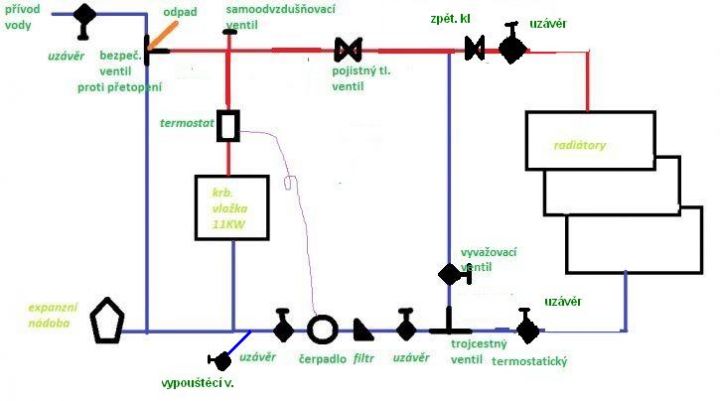

takto mi to dokreslil topenář, topení bude zapojovat topenář, já jsem si pouze vyzkoušel rozvod zakreslit sám, krbovou vložku v roce 2022 vyhazovat nemusím již nyní splńuje prý přísnější rak a něm normy, spíše vestli vydrží.

Datum: 12.09.13 12:51

jen ještě jeden dotaz - k čemu je tam ta zpětná klapka?

Ohodnoceno: 0x

Datum: 12.09.13 14:13

? nejsem topenář :)

Od: topic
Datum: 12.09.13 14:13

Takhle to je OK, jen ještě popřemýšlejte o rozdělení na kotlový a radiátorový okruh (dva 3c. nebo jeden 4c. ventil, ideálně termoventil) Kotlový okruh vstup 65 / výstup 80°C, radiátorový okruh se pak ochlazuje ne nižší teplotu (80° v radiátorech je moc). S jedním 3c. ventilem ajko je schema je zajištěná teplota zpátečky do výměníku, ale do radiátorů jde horká voda přímo z výstupu (jde to částečně vyřešit malým tepelným spádem ve výměníku, např. vstup 65 výstup 70°C nebo vstup 60 výstup 70°C, nižší teplota zpátečky už je špatně.

Klapka ve schematu je zbytečná. Chybí umístění čidla 3c. ventilu, to musí být mezi 3c. a vstupem do výměníku (3c udržuje správnou teplotu zpátečky = ideálně 65°)

Ohodnoceno: 0x

Od: rnk*
Datum: 12.09.13 17:49

Je to to nejjednodušší schema. Takto se to dělalo před 30 lety. Spínat oběhovku termostatem na výstupu... No až na tu nadbytečnou zpětnou klapku to fungovat bude. Je to jen zdroj poruch a tlakové ztráty. Zřejmě si pan topenář myslel, že by to při přepnutí trojcesťáku na kotlový okruh bralo bodu z radiátorů, ale to nemůže nastat, protože trojcesťák současně uzavře vrat od radiátorů. 4 cesťák netřeba. Buď to bute cirkulovat malým, kotlovým okruhem a po dosažení teploty to pustí do radiátorů (přesněji vrat z radiátorů). Něco jiného by bylo, kdyby tam měl akumulační nádrž. Byla by velmi vhodná. Pak je druhé oběhové čerpadlo nutností. Věřím, že čidlo k 3cetnému ventilu topenář umístí správně.

Udělal by dobře, kdy nám tu napsal typ té krbové vložky. Nejlépe odkaz. Ty parametry by mě zajímaly. Skutečně plní 3. emisní třídu?

Ohodnoceno: 0x

Datum: 12.09.13 21:51

Nechybí žádné čidlo 3c. ventilu . Trojcestný termostatický ventil má termostatickou vložku která sama otvírá zpátečku z radiátorů .

Ohodnoceno: 0x

Datum: 12.09.13 20:17

Tak te´d už nic nevím, jeden napíše v pořádku, druhý 30let staré, lépe 4 cestny ventil, pak zase ne, topenář který by mi měl dělat rozvody je podle toho co zde píšete zastaralej už nevím od koho to zapojit!

jinak jedná se o krb. vložku


Teplovodní krbová vložka KRATKI ZUZIA 10 kW EKO AQUA

jinak objekt nemá přívod na plyn. přípojku ,velikost do 80m2

Od: rnk*
Datum: 13.09.13 00:56

U té vložky píšou, že plní německé normy, ale nic o tom, že vyhoví našemu zákonu. Ty německé normy neznám, takže neposoudím. Pokud byste vybral vložku o 1 kW slabší, zákona se nemusíte bát. Vztahuje se na zdroje od 10kW (včetně).

Nezapomeňte na externí přívod vzduchu.

doplněno 13.09.13 01:03:

tento prodejce: http://www.mbterm-krby.cz/cz/…bova-vlozka-zuzia-kratki.html

Uvádí nominální výkon 9 kW, takže pokud je to pravda tak by problém se zákonem neměl být.

Ohodnoceno: 0x

Datum: 13.09.13 11:58

Podle parametrů uvedených na této stránce

http://www.kratkicz.cz/cz-det…a-s-dochlazovaci-smyckou.html

by skutečně mohlo jít o emisní třídu 4 viz článek:

http://vytapeni.tzb-info.cz/z…12-kotlikova-dotace-prehledne

Jen ještě dotázeček : Kolik asi tak kW má tepelnou ztrátu Váš domek? Máte to rozdělené přiměřeně výkonu krbu? Do vzduchu jde cca 3,5 kW a do vody 7 kW. Mají radiátory tento výkon? Jak budete regulovat teplotu v místnostech? Jak budete regulovat teplotu vody? Ćím budete topit až nepůjde proud?

A nakonec : jste připraven na to, že budete mít v obýváku neustále smrad z kouře? Cítit to totiž bude vždycky.

Jinak k tomu schematu : ta chladící voda není vůbec napojená na topný rozvod

To schema č 3 je celkem v pořádku (pokud dáte správně velké armatury) jen bych vyhodil tu zpětnou klapku (proto jsem se na ni ptal) a ten vyvažovací ventil - ten mi přijde naprosto nevhodný pokud nebude elektronicky řízen na základě teploty výstupu ze směšovače.

Ohodnoceno: 0x

Datum: 13.09.13 23:28

To je jak u výslechu :-D

Ohodnoceno: 2x

Od: rnk*
Datum: 14.09.13 00:38

Když už jsme u té chladící vody, tak u této vložky výrobce uvádí, že má vestavěnou dochlazovací smyčku. A ne systém dle schematu, kdy se voda přimíchává do systému. takže by to mělo být úplně oddělené a vlastně to na schematu nemá být. Pokud vypadne proud, smyčka to uchladí. Pokud tedy nevypadne vodovod. jestli nemají veřejný, ale své čerpadlo, tak jsou nahraní.

Taky vždy říkám lidem, že se divím tomu, že si chtějí dělat z obýváku kotelnu...

Tazateli bych znovu doporučil nechat si udělat projekt. Těch 5 tisíc se mu vrátí na předělávkách, opravách a dodělávkách několikanásobně. Ona i ta vložka není nejlevnější. O to víc se divím snaze ušetřit pár korun na materiálu trubek (jiný dotaz). Taky bych tam dal akumulační nádrž. 500 l by stačilo. Tím by se částečně vyřešil i nedostatečný výkon radiátorů.

Ohodnoceno: 0x

Datum: 13.09.13 13:16

Vložku mám na doporučení sousedů (úplně stejný domek) jedná se o bývalou hornickou osadu, nepříjde mi když jsem u nich byl , že bych cítil kouř v případě výpatku proudu bude pohon čerpadla hnán přes elektrocentrálu. Příjde mi to až už rýpání, když nepůjde proud, nemůžete topit ani el, či plynem :)

ztrata 9,2kW radiátory výkon 5,2 bude dostavena jeste jedna místnost
Datum: 13.09.13 23:33

dzejar se ptá čím budete topit až nepůjde proud . Doporučuji moc netopit ale až se proud vrátí tak topte dřevem. :-D
