Elektrokotel domácí výroba

Od: Datum: 06.09.13 22:47 odpovědí: 14 změna: 07.09.13 09:36

Zdravím kutily ,

prosím o pomoc ohledně ovládání elektrokotle .

Mám svařenou kostku na 4 tělesa celkem o výkonu 18kW a potřeboval bych pomoci s elektrozapojením a regulací , pomůžete mi prosím někdo?

Děkuji

Tomáš


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: rnk*
Datum: 06.09.13 22:52

Jestli vás omrzel život a váš dům tak pokračujte. Pravděpodobně jste vyrobil bombu. Po explozi bude z domu hromada sutin. Viděl jsem několik takových případů.

Toto je přesně případ do čeho by se "kutil" neměl pouštět. Hlavně si to sám neinstalujte do topného systému!

doplněno 06.09.13 23:00:

Pro případ nepoučitelnosti. Nutná pojistka proti přehřání - např. při selhání regulace.

A hlavně. Správně dimenzovaný pojistný ventil!

Ohodnoceno: 0x

Od: hop®
Datum: 06.09.13 22:55
avatar

Zapojení těles záleží na napětí, které potřebují. Regulace topení je docela složitá záležitost, ale samotný kotel potřebuje alespoň pojistku proti přehřátí, má ji třeba každý bojler...

doplněno 06.09.13 22:59:

Samozřejmě pak v topném systému nesmíte zapomenout na expanzku a přetlakový pojistný ventil, jinak to zavání obecným ohrožením ;)

Ještě by v kotli mělo být čidlo na přítomnost vody, jinak Vám v případě neodborného ovládání topná tělesa dlouho nevydrží, a při poklesu tlaku vody by měl být ohřev blokován...

Ohodnoceno: 0x

Datum: 06.09.13 23:46

V každém případě musí mít dva termostaty, provozní a havarijní. Havarijní - cca 90stC musí zůstat při přehřátí vypnut (mechanicky nebo pomocí relé). Jakmile sepne jakékoliv těleso, musí zapnout oběhové čerpadlo (nebo běží stále). Výkon se volí spínáním počtu těles - stykače. Spínat musí přes HDO. Spínání celého kotle přes prostorový termostat. O přetlakovém ventilu snad netřeba mluvit. Dělali jsme jich desítky..

Ohodnoceno: 0x

Od: hop®
Datum: 06.09.13 23:57
avatar

... o pojistce proti přehřátí jsem mluvil...
... oběhové čerpadlo je potřebné, ale v případě dobře fungujícího samotížného systému není nutné...
... spínat přes HDO se nemusí a v případě že tazatel namá NT tak ani nemůže...

Ohodnoceno: 0x

Datum: 06.09.13 23:06
avatar

Předpokládám, že tazatel není zase takový laik, aby nevěděl něco o výrobě kotle. Elektrický kotel je konstrukčně natolik jednoduchý, že zručný svářeč si jej dokáže vyrobit. Na regulaci se tazatel ptá. To je otázka pro odborníka. Já bych radil aby jste okopíroval zapojení některého prodávaného elektrokotle. http://www.dakon.cz/user_data…cni_podklady_elektrokotle.pdf

doplněno 06.09.13 23:09:

Strana 10.

Ohodnoceno: 0x

Od: rnk*
Datum: 06.09.13 23:34

Nevíte co mluvíte. Kdybych nebyl odborník tak to sem nepíšu!

Ohodnoceno: 0x

Od: hop®
Datum: 06.09.13 23:38
avatar

Ale tady jsme přece všichni odborníci, proto sem píšeme, a proto jste se sem také včera registroval, nebo se mýlím? :-D

Ohodnoceno: 0x

Od: rnk*
Datum: 07.09.13 00:41

každý je odborník na něco. K většině dotazů se může bez obav vyjádřit kdekdo.

Jenže tohle není sranda. Nebudu vám tu skenovat svá osvědčení a psát profesionální životopis. Co jsem napsal v první odpovědi platí.

Pokud selže termostat, musí to vypnout tepelná pojistka, pokud i ta selže (běžně se to stává) tak tam musí být správně nadimenzovaný a správně namontovaný pojistný ventil. 18 kW je strašně moc, to chce velký průtok. Pokud sepne ohřev při nedostatečném průtoku, bude tepelná pojistka vypínat i při provozu a časem selže.

Kotel může vyrobit jen odborně způsobilá osoba, elekro zapojit rovněž odborně způsobilá osoba. Do potrubí to musí zapojit topenář (vázaná živnost) a nakonec musí být provedena revize elektro.

Na to jsou zákony. Pokud se něco pokazí, tak to může vybuchnout a toho kutila, pokud to přežije, zavřou.

Je to téměř jako byste tu dávali radu jak rozmontovat leteckou pumu. Taky se nic stát nemusí.

doplněno 07.09.13 01:02:

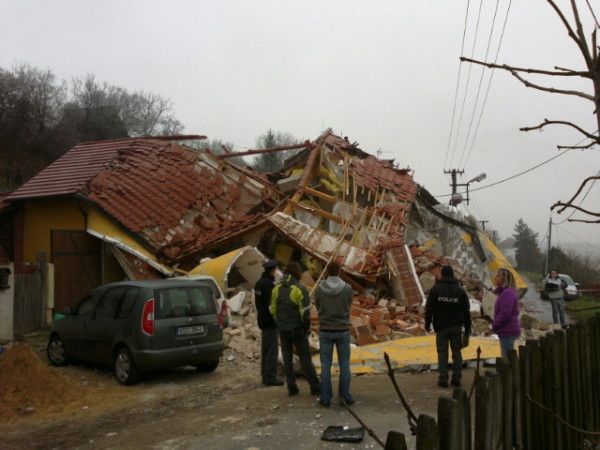

Tohle je dům po výbuchu elektrokotle.

Ohodnoceno: 0x

Od: jh11
Datum: 07.09.13 00:36

18 KW to potečou slušný proudy na ně musí být dimenzovány spínací prvky.

Jinak nic nevypnou a bude hořet, nebo někdo vibrovat u topení nebo ve vaně.

Nechal bych to na projektantovi, ten je študovanej a nese zodpovědnost.

Revizák by to taky neměl připojit do sítě a pojišťovna pojistit, bez projektu.

Ohodnoceno: 0x

Od: rnk*
Datum: 07.09.13 00:46

Požár je ta lepší varianta selhání :(

Ohodnoceno: 0x

Od: jh11
Datum: 07.09.13 00:54

No vejbuchy už byly zmińovány

Ohodnoceno: 0x

Od: okolojdouci
Datum: 07.09.13 07:42

Zdravím všechny a děkuji za příspěvky .

Kotel je již svařen a s bezpečnostními prvkami jako havarijní termostat apod. samozřejmě počítám .

K fotce v diskuzi jen připojím to že to byl výbuch akumulační nádoby - tlakové a ne elektrokotle .

Co poptávám je elektrické schéma zapojení těles + regulaci .

Od: olinlitomericko
Datum: 07.09.13 07:59
Ohodnoceno: 0x

Od: rnk*
Datum: 07.09.13 09:36

Když dojde ke zplynění obsahu, tak povolí nejslabší článek. To bývá akumulační nádoba. Ty se dělají jen na 3 bary. Riziko je samozřejmě vyšší když je topné těleso přímo v akumulační nádobě. Čím větší objem odpařené vody tím větší výbuch. Pokud jste nepoužil továrně vyráběná topná tělesa s vestavěným teplotním havarijním termostatem tak nepřiměřeně riskujete. Dnes si ani zkušený topenář nedovolí kotel vyrábět. Porušovat zákony se nevyplácí. Zvláště když jde o bezpečnost. V neposlední řadě, když do toho zabudujete všechny bezpečnostní prvky, tak vás to bude stát tolik jako továrně vyráběný kotel a pořád to bude neschválený výrobek. Žádný topenář by vám to neměl uvést do provozu. Pokud se někdy něco stane tak bude policie hledat kdo to vyrobil.

Ohodnoceno: 2x
