Připojení vodičů k čerpadlu

Od: Datum: 26.08.13 20:47 odpovědí: 9 změna: 27.08.13 23:26

Dobry den. Potrebuji pripojit kabel k cerpadlu. Vim kam faze, kam nulak i uzemnovaci vodic. Problem je v tom, ze mi v te svorkovnici skoro nedrzi. Je nejaky figl, jak to zapojit, aby to tam poradne drzelo?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 26.08.13 20:56
avatar

Neznám přesně tuto svorkovnici, ale nestrkáte tam ty drátky třeba ze špatné strany? Nebo nemusí se ta aretační packa před vstrčením licny nějak napružit aby se "otevřel" otvor pro kablík? *nevi*

doplněno 26.08.13 20:57:

@dexx: taky mám podobný dojem...

Ohodnoceno: 0x

Od: dexx®
Datum: 26.08.13 20:56
avatar

No já simyslím, žeby ty dráty měly být seshora...

doplněno 26.08.13 21:17: Sakra koukám, že mi nějak nemaká mezerník.
Ohodnoceno: 0x

Datum: 26.08.13 21:43

Packy jsem zkousel davat ruzne, ale zadny otvor se neukazal a ani neni znat lepsi upevneni v zavislosti na poloze pacek.

Kdyz dam vodice seshora - packa, kdyz je nahore, zmackne buzirku a vodic drzi. Jenomze kdyz davam kryt, packy musi zase dolu a vodice prekazi uzavreni.

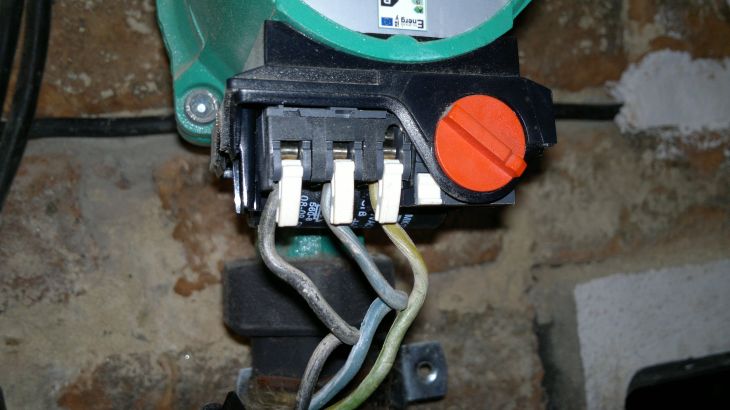

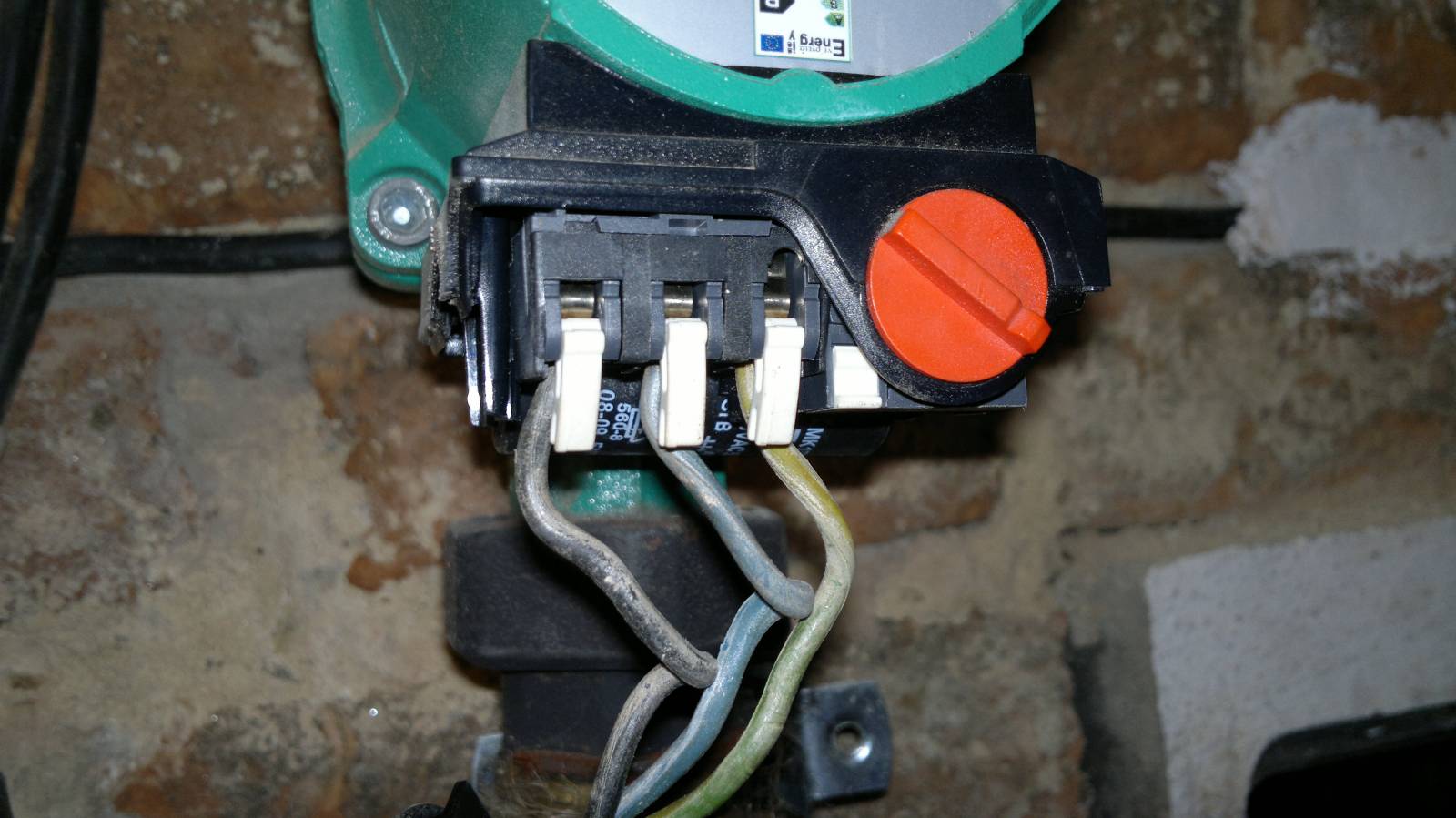

Jinak na fotce je to zapojeno od elektrikare.

Od: ben®
Datum: 26.08.13 21:55
avatar

Dobrý den, a ty konce vodičů jsou jen "oholené" a rovné? Nešlo by udělat je delší a ohnout nebo udělat očko? Zdravím!

doplněno 26.08.13 22:43:

Ta izolace by musela jít až k těm "packám" nebo potom vodiče zaizolovat izolační páskou až k plastu.

Nechávat je částečně holé a vedle sebe jsem nemyslel.

doplněno 26.08.13 23:37:

Znovu jsem si prohlédl ten obrázek a ono by asi stačilo ty jednotlivé vodiče olepit izolační páskou vždy i s tou plastovou "packou" a musí to držet.

Ohodnoceno: 0x

Datum: 26.08.13 22:14

Ocko by jit mohlo, ale mit oholene vodice tahkle blizko sebe, to se mi moc nechce. Dal jsem je tam zespoda, zakrytoval a budu doufat, ze nevypadnou. Je tam malo mista a kryt na ne tlaci zespoda, snad nevylezou. Diky za spolupraci.

Datum: 27.08.13 07:29

Držet to tam musí pevně. Předpokládám, že znáte princip této svorkovnice. Nejspíš se jedná o wago svorky, tedy prvně tu bílou páčku silou natáhnete, tím se rozevře otvor, do kterého se vsune vodič. Po uvolnění páčky to vodič pevně skřípne, prakticky s ním pak nesmí jít pohnout.

doplněno 27.08.13 07:41:

Pokud to 100 % nedrží, tak to tak rozhodně nenechávejte. Buď to nasazujete špatně, nebo svorkovnici někdo roztáhl použitím tlustších vodičů, než máte vy (ale není to moc pravděpodobné).

Máte tam pevný drát, nebo lanko? Pokud lanko, tak jeho konec musíte zpevnit - dutinkou, nebo aspoň hodně zkroutit a procínovat (cín není do wago nic moc, ale zabrání rozpletení lanka),

doplněno 27.08.13 11:49:

Bude to podobné:

http://www.wago.com/cps/rde/x…5/wago/style.xsl/csy-2641.htm

Ohodnoceno: 4x

Datum: 27.08.13 07:57
Packy jsem daval ruzne, ale otvor se neukazal. Pouziju tedy silu. Myslim, ze to bude jak pisete. Jinak by packy nemely zadny smysl. Diky za info, jak to funguje. Po praci vyzkousim.
Datum: 27.08.13 23:24

Pripojeno. Jak psal tomkk® - po zatlaceni packy nahoru se objevil otvor pro vodic. Vsem diky za pomoc.

Od: hop®
Datum: 27.08.13 23:26
avatar

Jo, psalo nás více, že to zapojujete nějak blbě! :-D

...ale hlavně, že jste trefil tu správnou díru! ;)

... a že to dobře dopadlo...

Ohodnoceno: 0x
