Zapojení zvonku do tlačítka

tak jsme doma...

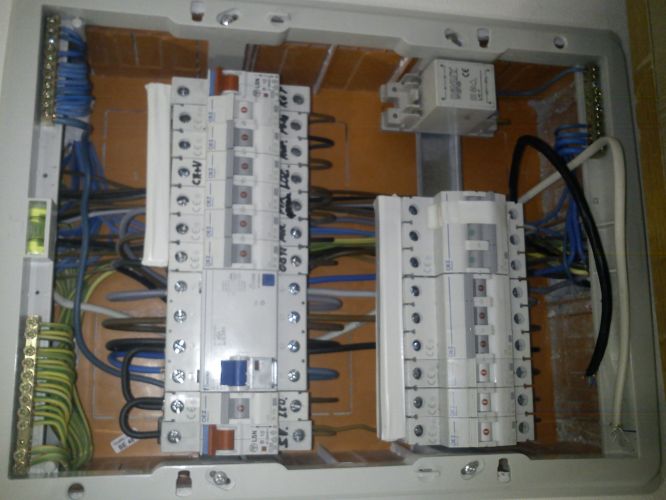

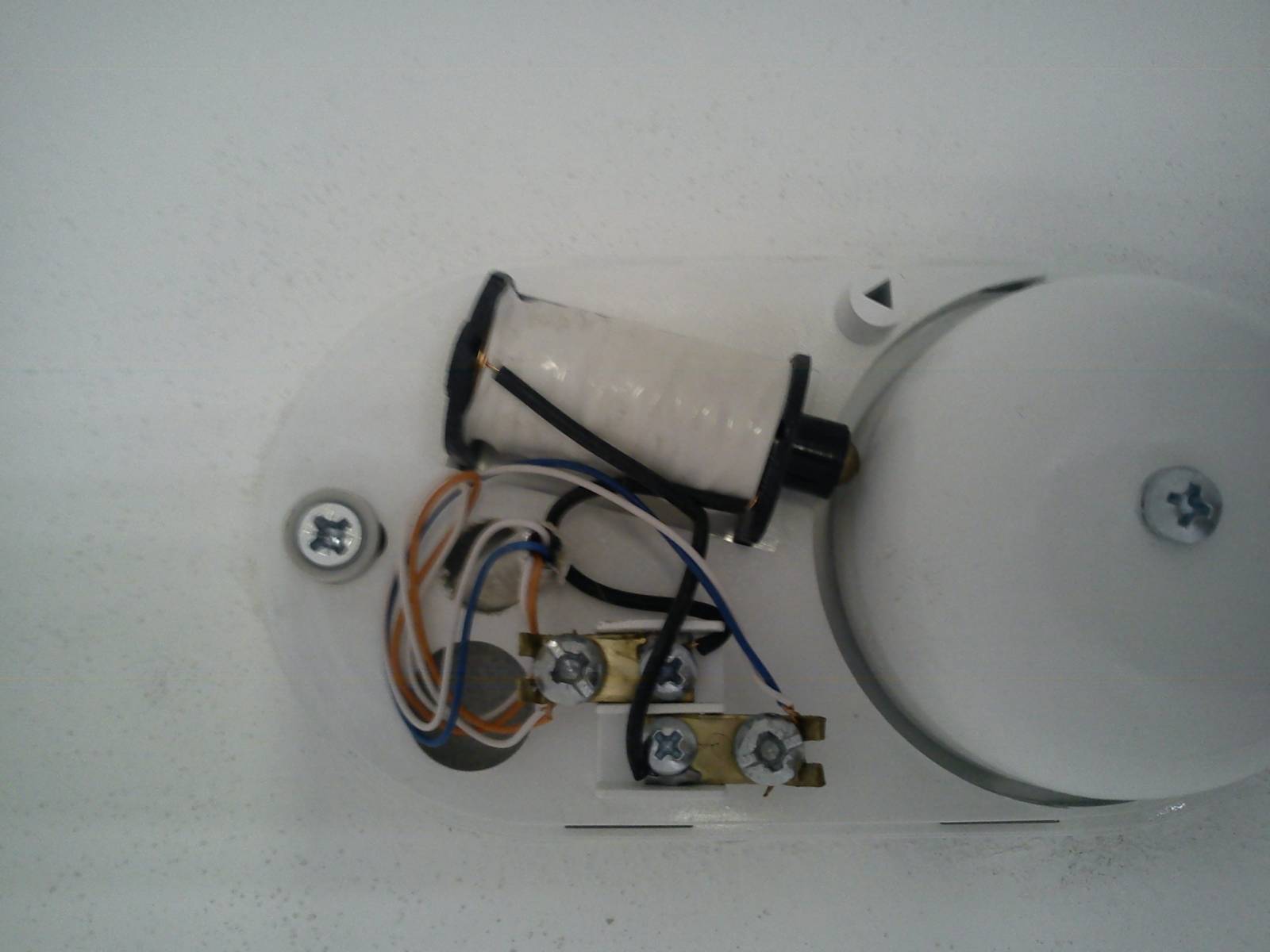

vpravo dole v rozvodnici to bude zvonkový transformátor, jeden z nesčetných typů na trhu. Foto není kvalitní... Je již zespodu připojený na síťové napětí, na horní straně předpokládám 4 svorky, označené 0 - 3 - 5 - 8 V nebo 0 - 8 - 12 - 24 V. ... to je výstup malého střídavého napětí vyhovujícího pro typ (střídavého) zvonku na tvém obrázku.

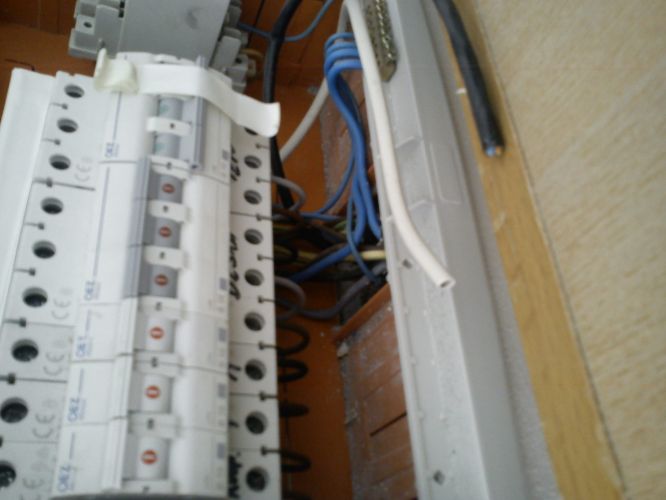

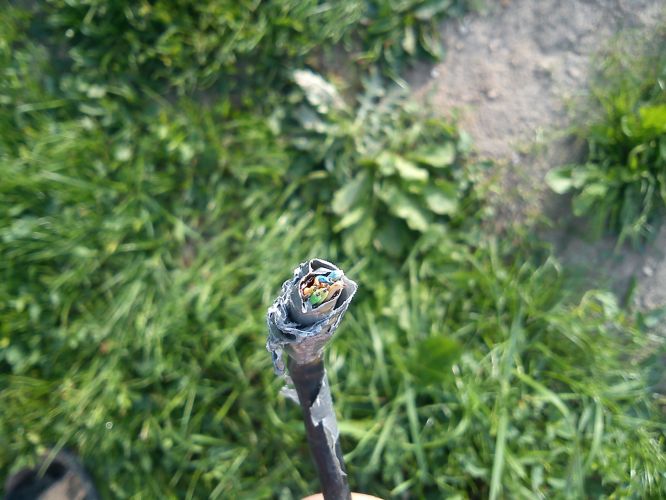

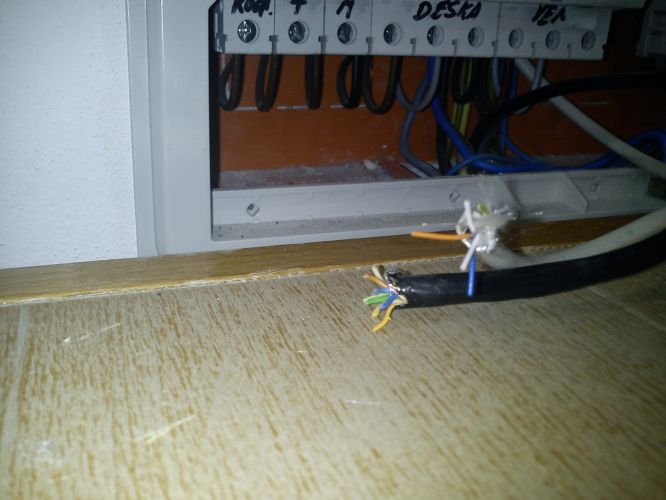

Bílý ( černý) kabel opatrně odhol více, a tak, aby jsi si nepopletl ty bílé drátky omotané jeden okolo modrého a druhý okolo oranžového. Není třeba moc, stačí jen tolik, aby jsi bezpečně rozeznal, který bílý které barvě patří, a aby jsi je mohl zapojit do trafa. U černého kabelu to bude trochu složitější, zdá se mi jako kabel staršího typu, resp. dost těžko rozeznat detaily. Ale to nevadí, odhol také potřebný kus izolace, nejen v rozvodnici, ale i na sloupku. V černém kabelu si vyber dva dráty, pokud je tam modrý s bílou a oranžový s bílou, nemůžeš se splést, pokud ne, urči si sám, jaké barvy ti vyhovují... je vhodnější použít stále dva drátky (m+b) a (o+b) spolu jako dvojitý drát, vedení bude mít menší odpor.

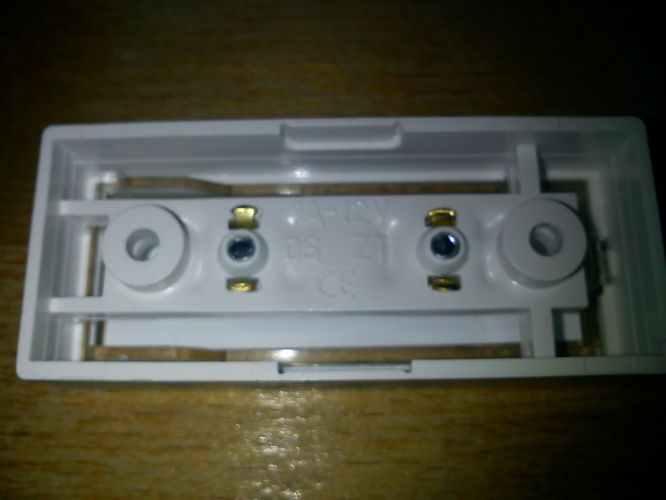

Samotné zapojení: černý kabel - jeden drát (nebo vybranou dvojici) zapojíš do svorky0 V nahoře na trafu . Na sloupku tu samou barvu (nebo dvojici) zapojíš na jednu svorku tlačítka . Na druhou svorku tlačítka připojíš další vybraný drát (nebo dvojici) a v rozvodnici ten drát spojíš lustrsvorkou třeba s modrobílým párem drátů v bílém kabelu. A oranžovobílý pár drátů z bílého kabelu zapojíš nahoře do trafa na svorku 8 V. Pokud nebudeš mít prohozené bílé v bílém nebo barvičky v černém kabelu mezi sebou, je možné, že jsi se ty nebo ten, kdo zapojoval zvonek spletl, tak po stlačení tlačítka zvonek vydá zvuk. Zkontroluj na zvonku napětí, na které je stavěný, většinou bývá na 8 V, může být i na větší či menší, podle toho můžeš připojit na 3 nebo 5 případně na 12 V, nevím, jaké hodnoty na trafu jsou. Ovšem snižováním napětí se sníží i hlasitost... zbylé volné vodiče v černém kabelu uprav a zaizoluj, aby se nemohly dotknout sířového napětí. A na sloupku také zaizoluj, a dbej, aby do kabelu nemohla zatékat voda. Pokud bude tlačítko v dosahu deště, doporučil bych ho vyměnit za vhodnější, do vlhkého prostředí, to, co máš, je do vnitřního prostředí, do sucha.

Musím tě ale upozornit, že elektrika je svinstvo a nebezpečná, neviditelná.Proto při jakékoliv práci v rozvodnici si pro jistotu vypni hlavní vypínač u elektroměru a nestrkej prsty do části s 230 V. To trafo na malé napětí je bezpečné, většinou oddělovací, neměl by jsi dojít úhony.

Ptej se, když nevíš nebo tápeš... jednoduchý obrázek zapojení je možné případně vložit...

je to sice práce pro elektrikáře, ale zapojit zvonek, tlačítko a trafo, to za peníze není kšeft, ještě tak pro kamaráda, co mezi tím vypije jedno dvě pivka a poklábosí...

Bravo maestro hejkale, já bych na toto nervy neměl
