Zapojení beztlaké AKU nádrže k topení

Od: Datum: 21.08.13 07:34 odpovědí: 19 změna: 06.10.13 18:47

Zdravím kutily ,

prosím o radu , jak nejlépe - nejefektivněji připojit ke stávajícímu topení beztlakou AKU nádobu?

Jedná se mi o to že po zateplení kotel na tuhá paliva přetápí nemovitost , přebytečné teplo bych uschoval v aku nádobě která by se po vyhasnutí kotle vybila ohřevem radiátorů .

Bohužel jsem našel jen zapojení tlakové aku nádoby kterou nemám .

Děkuji všem za případné doporučení a praktické zkušenosti .

Tomáš


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 21.08.13 07:43
avatar

ja bych to dal normalne do cesty s vyhybkou... tak aby to slo uzavrit ventily pri startu topeni a az se barak ohreje, tak to pustit pres to a nechat vyhasnout kotel

Ohodnoceno: 0x

Datum: 21.08.13 07:58
avatar

Nejlépe a efektivně navrhnout řešení... není problém, ale musíte dodat mnoho informací. Tlakovou expanzku uděláte netlakovou, že jí necháte otevřenou..

Ohodnoceno: 0x

Datum: 21.08.13 09:33

Buďto zabudujete do nádrže spirálový výměník, nebo postavíte nějaký deskový výměník vedle nádrže a doplníte čerpadlem.

Mimochodem, jak velkou tu nádrž máte a jak velký je kotel. Taky by nebylo od věci vědět, jak velkou tepelnou ztrátu objektu máte.

doplněno 21.08.13 09:41:

A ještě s jakými teplotami topné vody počítáte při výpočtové venkovní teplotě?

Ohodnoceno: 0x

Od: tommass
Datum: 21.08.13 14:25

Dobrý den ,

nádoba je právěže otevřená a topný systém je tlakový uzavřený - expanzomat .

Pro detail , jedná se o nádobu 1000 l , tepelná ztráta budovy 8 kW , kotel 20kW .

Děkuji

Datum: 23.08.13 13:50

doplněno 23.08.13 13:56:

Přikládám rukou kreslený náčrt možného zapojení. Snad se to systému povede zobrazit

doplněno 23.08.13 13:58:

Tak nepovedlo. Já už vážně nevím, jak v tomto systému ty obrázky vkládat.

Ohodnoceno: 0x

Datum: 23.08.13 14:00
avatar

pošlete to na : milan.cukrar@volny.cz

v neděli to tam dám...

Ohodnoceno: 0x

Datum: 27.08.13 11:15

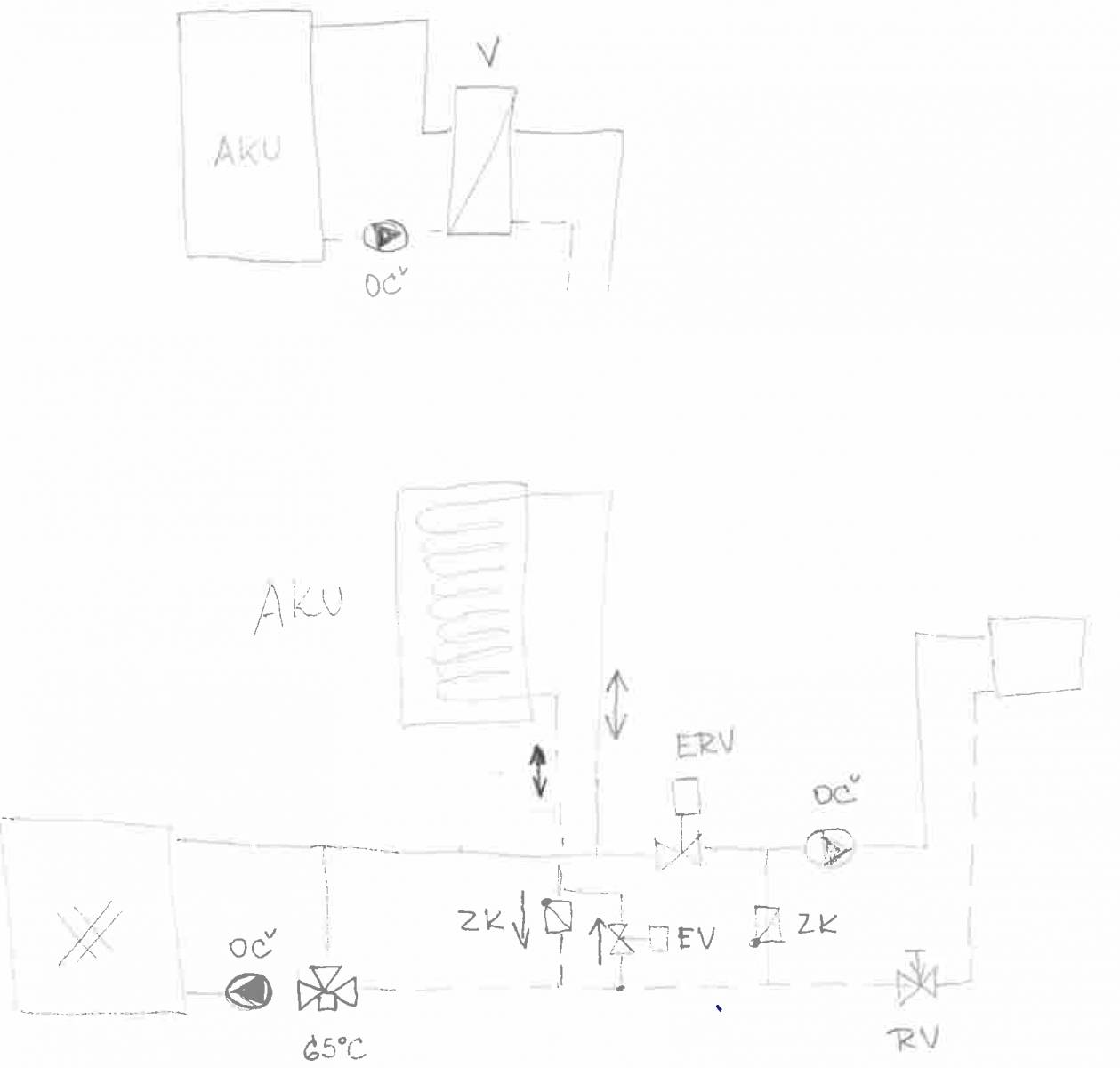

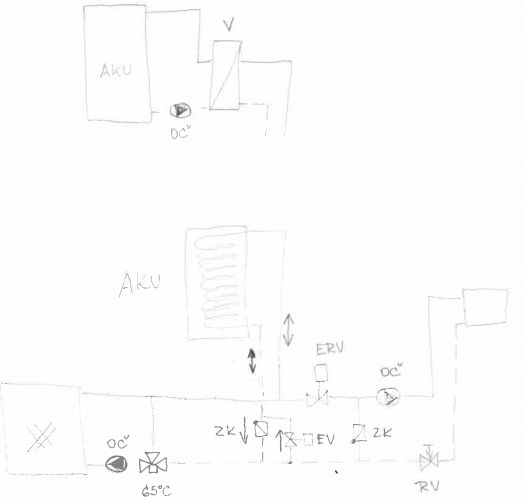

Milane: - díky za vložení obrázku

tommassi: - milan tam to zapojení vložil, vám se to nezobrazuje?

Nakreslil jsem vám to tak jak jsem již popsal výše, buďto do nádrže vestavíte nějaký spirálovitý výměník, nebo vedle postavíte deskový výměník a propojíte s aku nádobou přes oběhové čerpadlo.

Ohodnoceno: 0x

Datum: 06.10.13 18:47
avatar

Také se zabývám zapojením beztlakové AKU nádrže k topení. Vložený obrázek mě zaujal, bohužel je velmi špatně čitelný chtěl bych poprosit o jeho nové zaslání a doplnění i legendy k jednotlivým prvkům včetně označení kotle, které v schématu chybí. Pravděpodobně to bude dle mé úvahy 2X uprostřed vlevo dole Vaší malůvky? Další neoznačený objekt na pravém okraji se asi jedná o názornou kresbu radiátorů? Vedle kotle dole je kreslené OČ + trojcestný ventil mezi stoupačkou a zpátečkou. ERV-by asi mohl být elektrický regulační ventil? OČ-oběžné čerpadlo. AKU nahoře s V- výměníkem. Níže AKU s topnou spirálou ( pravděpodobně míněno jako alternativa č.2?). ZK- budou zpětné klapky. EV a RV prosím upřesněte. Pokud Vám nebude zatěžko uvítal bych popis funkce při natápění AKU a při jejím využití uloženého tepla. Děkuji za Váš volný čas.

mail: dufek.st@centrum.cz

Ohodnoceno: 0x




Od: tommass
Datum: 27.08.13 08:55
Dobry den muzu poprosit o zverejneni zapojeni beztlake aku k uzavrenemu okruhu topeni?dekuji
Datum: 27.08.13 09:27
avatar

Tomáši, pokud máte dole tlakový, a chcete dát aku beztlakovou, musí být někde nahoře, na nejvyšším místě, aby voda a její sloupec vytvořil takový tlak, jaký potřebujete.

Není to jednoduché ale možné...

Ohodnoceno: 0x

Od: topic
Datum: 27.08.13 11:34

To platí pro aku bez výměníku (nahoře jako otevřená expanzka). Pokud má výměník, tak může být beztlaková i dole - tlaková je voda v trubce výměníku (viz Dzejar). Pozor na tepelnou odolnost = nepoužívat např. plastový kontejner, vřelá voda na podlaze není to pravé, v lepším případě to uvaří jen brambory ve sklepě...

Ohodnoceno: 0x

Od: tomass*
Datum: 08.09.13 22:40

Zdravím všechny rádce .

Moc děkuji za zapojení , za Váš čas věnovaný mému dotazu .

Ještě se prosím zeptám či doplním k samotné konstrukci AKU nádrže

- nádrž je hranatá , beztlaká , otevřená

- přes výměník ji nabíjím- zde mám problém výměník netuším jak řešit - trubkový? kde koupit? , co doporučujete? tento je ve spodní části AKU

- další výměník v horní části aku kde ji vybíjím do topení

Oba výměníky jsou pod tlakem - uzavřený okruh , expanzpomat

Poradíte prosím jak ty výměníky řešit?

Děkuju T.


Datum: 09.09.13 03:56

Já bych tam dal jen jeden výměník. Do horní části nádoby bych udělal sání k čerpadlu a pak dále do výměníku a zpět do AKU. Výměník bych připojil paralelně ke kotli, s tím, že na jeden směr bych dal ventili aby se mohlo přepínat kotel/aku

Ohodnoceno: 0x

Od: topic
Datum: 10.09.13 17:43

Jeden výměník - trubkový had spirála spirála přes celou nádobu (shora dolu). Nabíjí se vstup nahoře výstup dole, vybíjí se vstup dole výstup nahoře. Energeticky nejvyužitější je, když se nabíjí na vysokou teplotu (90°C), do radiátorů se pak potřebná teplota (40 - 70° podle počasí) míchá se studenou zpátečkou.

V nádrži nezapomeňte nechat místo na expanzi - pokud naplníte studenou až po vršek, tak po ohřátí přeteče. Had výměníku může vést i vzduchem, to mu nevadí = výměník až po výšku 95°objemu, hladina za studena 90% objemu, po ohřátí 95°objemu. Nádrž i beztlakovou dělejte poctivě (silný plech + výztuhy atd.), přeci jen tam je horká voda a nemusí to uvařit jen brambory ve sklepě...

Při dnešních cenách určitě uvažujte o nabíjení AKU teplovodním kolektorem. Svépomocně jde udělat relativně za pakatel, pak to je od jara do podzimu topení bez práce a za levno.

Ohodnoceno: 0x

Od: tommass
Datum: 13.09.13 16:28

Dobrý den ,

děkuji všem za pomoc . Nicméně jsem narazil že spirálu nelze svépomocně vyrobit , v okolí to nikdo neohne není ohýbačka :( takže jsem odkázán na nákup deskového výměníku který stojí jako akumulační nádoba celá origo ...

Nelze alternovat výměník - spirálu jiným způsobem?

Díky

Od: topic
Datum: 13.09.13 16:41

Ohnout jde i namotáním na špalek. Nebo může být hranatá s kolínkama, to ale bude dražší o ty kolínka... Bavíme se předpokládám o mědi... Nebojte deskový výměník nepotřebujete. Ta spirála vůbec nemusí být přesná, stačí přibližný tvar a aby nebyla přelomená (= neprůchodná)...

Ohodnoceno: 0x

Od: pavelv*
Datum: 14.09.13 00:31

S kolínkama by to byla moc práce. Rychlejší by byli lisovací, ale zase jsou drahé a potřebujete kleště. Já bych spirálu řešil buď navinutím na něco jak již bylo psáno, nebo naohýbáním ohýbačkou do tvaru S několikrát pod sebe a vedle sebe. Teď když tak přemýšlím, vydilo by hodně kdyby spirála nebyla vinuta od shora dolů, ale tvořili by to právě ty trubky, a to shora rovnou dolů, pak odhnout nahoru, zase dolu, výhoda by byla že by vám bylo jedno jakým směrem teče v ní voda, a navíc by se celá rovnoměrně prohřívala a zase i vybíjela, teď ale nevím jak by byli větší ztráty na teple...

Ohodnoceno: 0x

Od: topic
Datum: 16.09.13 11:24

shora rovnou dolů, pak odhnout nahoru, zase dolu, výhoda by byla že by vám bylo jedno jakým směrem teče v ní voda, a navíc by se celá rovnoměrně prohřívala a zase i vybíjela
Zdroj: https://www.poradte.cz/domacn…lake-aku-nadrze-k-topeni.html- to je špatně, musí se nabíjet odshora dolu a vybíjet naopak. Pokud se rovnoměrně ochlazuje celý objem tak je výrazně míň využitá její kapacita.

Ohodnoceno: 0x

Datum: 16.09.13 08:00
avatar

Nevěřím že nejde udělat spirála. Se synkem jsem dělali mědědou spirálu 2x25 metrů z průměru 18mm. Tedy koupili jsem trubku v kole a spirálu upravili...

Ohodnoceno: 0x
