Zapojení Schodišťáku

Od: Datum: 17.07.13 23:29 odpovědí: 12 změna: 19.07.13 12:12

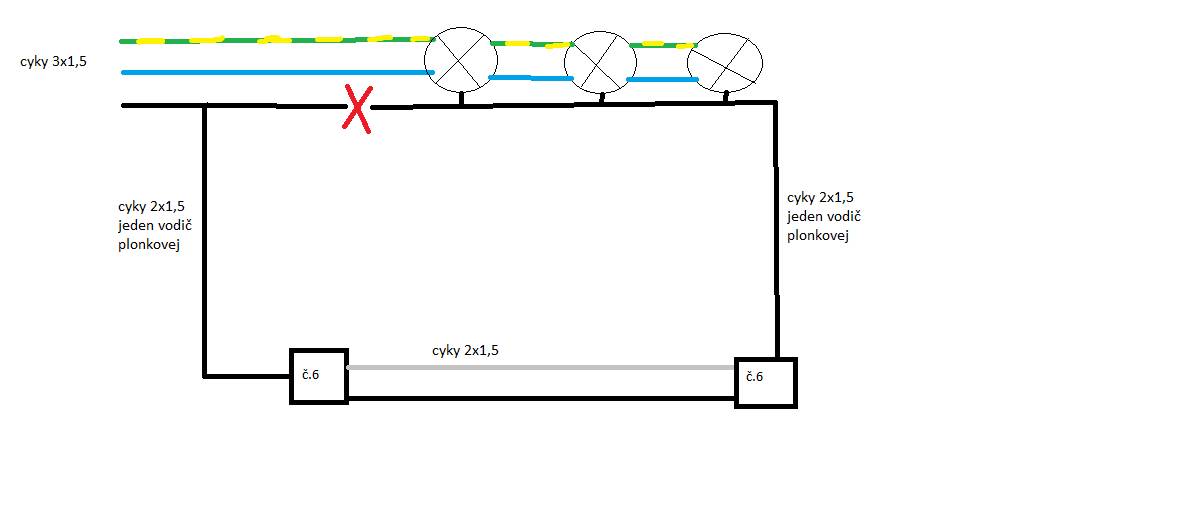

dobrý den, budu zapojovat venkovní osvětlení přes shodišťák. chtěl bych se zeptat jesti to takhle může být viz obrázek. jde mi o to že fáze by šla přes spotřebiče z druhé strany než nulák. bude to takhle fungovat?



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: jirka85
Datum: 17.07.13 23:44
Ohodnoceno: 0x

Datum: 17.07.13 23:46

Ano je to takto možné, v praxi se to řeší kabelem 3x 1,5 mezi vypínači a to místo jakoby přerušení, ve vašem schéma křížek se dělá v prvním vypínači, nemusí se tak pod omítku osazovat další rozbočné krabice

Ohodnoceno: 0x

Od: technoman*
Datum: 17.07.13 23:53

Ano, podle nákresu to bude fungovat

doplněno 17.07.13 23:57:

Důležité je aby přívodní vodič fáze a "odvodní" vodič k žárovkám byly zapojeny v přepínačích na šroubky u nichž je označení "P" nebo šipka směřující do kroužku. To je přepínací kotakt. ostatní dva vočiče mezi přepínači mohou být zapojeny libovolně.

doplněno 17.07.13 23:59:

Soráč za chyby má tam být kontakt a vodiče...

Ohodnoceno: 0x

Od: shira23*
Datum: 18.07.13 01:55

jasně klasické zapojení schodišťáku znám. jen mi šlo o to že když už mám ve zdi podél domu natažený kabel cyky 3Jx1,5 a kabel cykylo 2Ax1,5 (je to vzdálenost asi 20 metrů) ten schodišák můžu takhle udělat abych nemusel na tech 20 metrů tahat 3OX1,5. a je to podle mého nákresu podle normy?

Od: jh*
Datum: 18.07.13 03:37

Spíš fázi vést přes vypínače, při rozbití žárovky výbojky tak fáze nebude v objímce stačí vypnout vypínač.

Ohodnoceno: 0x

Od: shira23*
Datum: 18.07.13 07:48

ale vždyť fáze pude přes vypínače. jen se nebude "vracet" zpátky tech 20 metru od druhého k prvnímu vypínači ale pude rovnou do světel. akorát mi šlo o to že z druhé strany než nuláky ale stejným kabelem. že fáze "dorazí" první do světla 3 pak 2 a nakonec 1 a tam končí dál nevede. nulák naopak první do světla 1 pak 2 a nakonec 3 a pak dál nevede. jestli je to takhle v pořádku.

Datum: 18.07.13 07:36
avatar

Odpovím stručně: fungovat to bude, nebezpečné to nebude, ale revizákům to radši neukazujte.

Ohodnoceno: 0x

Od: shira23*
Datum: 18.07.13 07:51

ajajaj ja bych chtel v budoucnu právě barák na revizi. takže by to asi neprošlo?

Datum: 18.07.13 08:13
avatar

Netuším, jestli to přímo odporuje nějakému předpisu, ale určitě to tak být nemá. Jestli to projde záleží na konkrétním revizákovi. Třeba si nevšimne, třeba přimhouří oko. Ale spoléhat se na to nedá.

doplněno 18.07.13 08:30:

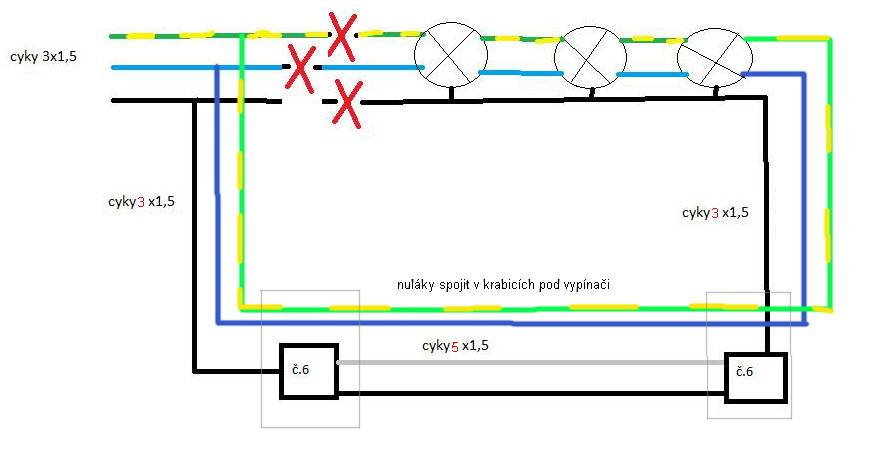

Co Vám brání udělat to takhle?

Ohodnoceno: 0x

Od: shira23*
Datum: 18.07.13 08:18

tak díky

Od: shira23*
Datum: 18.07.13 09:06

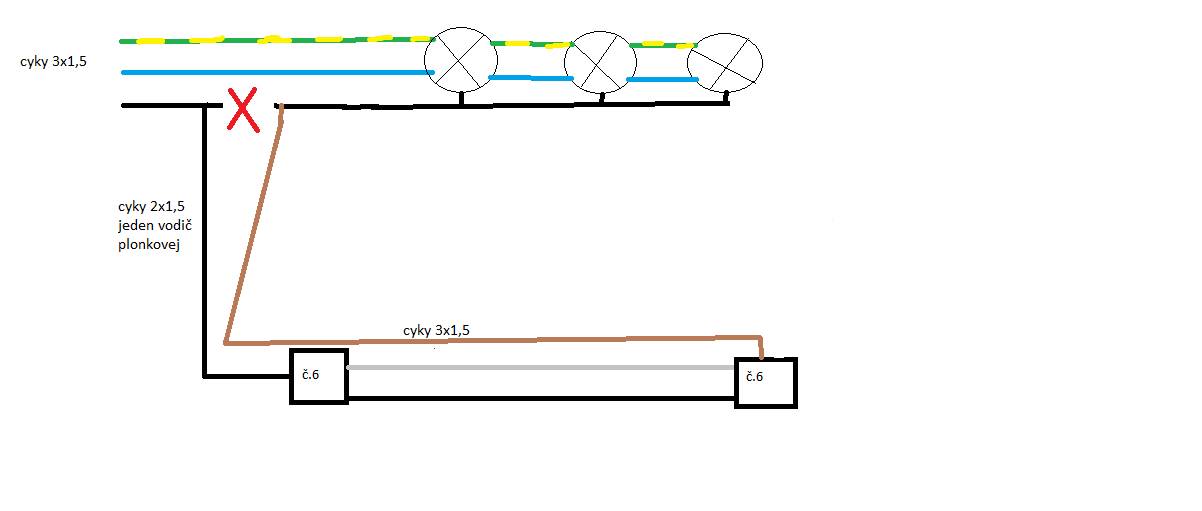

no tobych musel mít mezi vypínačema natažený ten 5x1,5 to se mi právě nechce sekat to tam můžu dát ten 3x1,5(tři fáze) a udelat to klasicky ja se delá:

Od: hop®
Datum: 19.07.13 12:12
avatar

Tento poslední nákres je asi nejkorektnější. Pokud tedy ve stávajícím CYKYLO 2x1,5 nemáte jeden drát zelenožlutý, tím se nesmí vést fáze (ani vypínaná) a nesmí se ani přeznačit...

Ohodnoceno: 0x
