Zásuvka ze sítě TN-C

Od: Datum: 30.06.13 00:15 odpovědí: 8 změna: 30.06.13 12:21

Dobrý den potom co sem napíšu mě asi žádný odborník nebude mít rád a bude brečet ale chtěl bych se zeptat jak udělat ze sítě TN-C (3f + PEN) zásuvku aby měla nulový i PE vodič, je mi jasné že se musí PEN vodič rozdělit ale jak? Mohu "na prasáka" (přes svorku) PEN vodič rozdělit na dva vodiče a zapojit je do zásuvky jako N a PE? Bude to vyhazovat chránič že? Prosím o nějakou radu nejlépe kdyby se někomu chtělo nějaký jednoduchý a jasný nákres, děkuji za odpověď



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: pavelv*
Datum: 30.06.13 00:36

To co děláš je správný postup, mít PEN vodič rozdělený vyžadují dnešní normy. Ano dělá se to přes svorku, a čim blíže k rozvaděči to uděláš tím lépe. Je ale třeba použít svorku pořádnou a ne nějakou svorku ze svorkovničky. Proudový chránič se zapojuje až za takovéto místo a prochází jím fáze a N vodič. Pokud jím bude procházet PEN tak je tam absolutně k ničemu. Možná by bylo lepší objasnit přímo tvuj konkrétní případ pro snažší radu.

Ohodnoceno: 0x

Datum: 30.06.13 03:12
avatar

A nejen absolutně k ničemu, ale PEN přes chránič jít nesmí hlavně z toho důvodu že se, jak známo, nesmí jistit ani vypínat.

PEN se rozděluje na nulový (N) a zemní (ochranný) (PE) mj. proto, aby bylo možno do rozvodu zapojit proudový chránič.

Rozbočení "kousek před zásuvkou" není technicky přínosné, naopak každá svorka navíc může být zdrojem poruchy.

Ohodnoceno: 0x

Datum: 30.06.13 07:14

A jestli si dobře vzpomínám na dobu, kdy jsem z toho maturoval. Tak jen tak pro zajímavost, jakmile rozdělíte PE a N, tak už se to pak nesmí spojovat zpět do PEN.

Ohodnoceno: 1x

Od: klauke*
Datum: 30.06.13 08:09

Rozděl PEN až v zásuvce. a to tak že nejdřív zapojíš kolík a pak zdířku.

Všechny staré rozvody jsou jen "dvoudrátové" v TN-C a FI-chrániče také nemají.

Ohodnoceno: 2x

Datum: 30.06.13 08:31
avatar

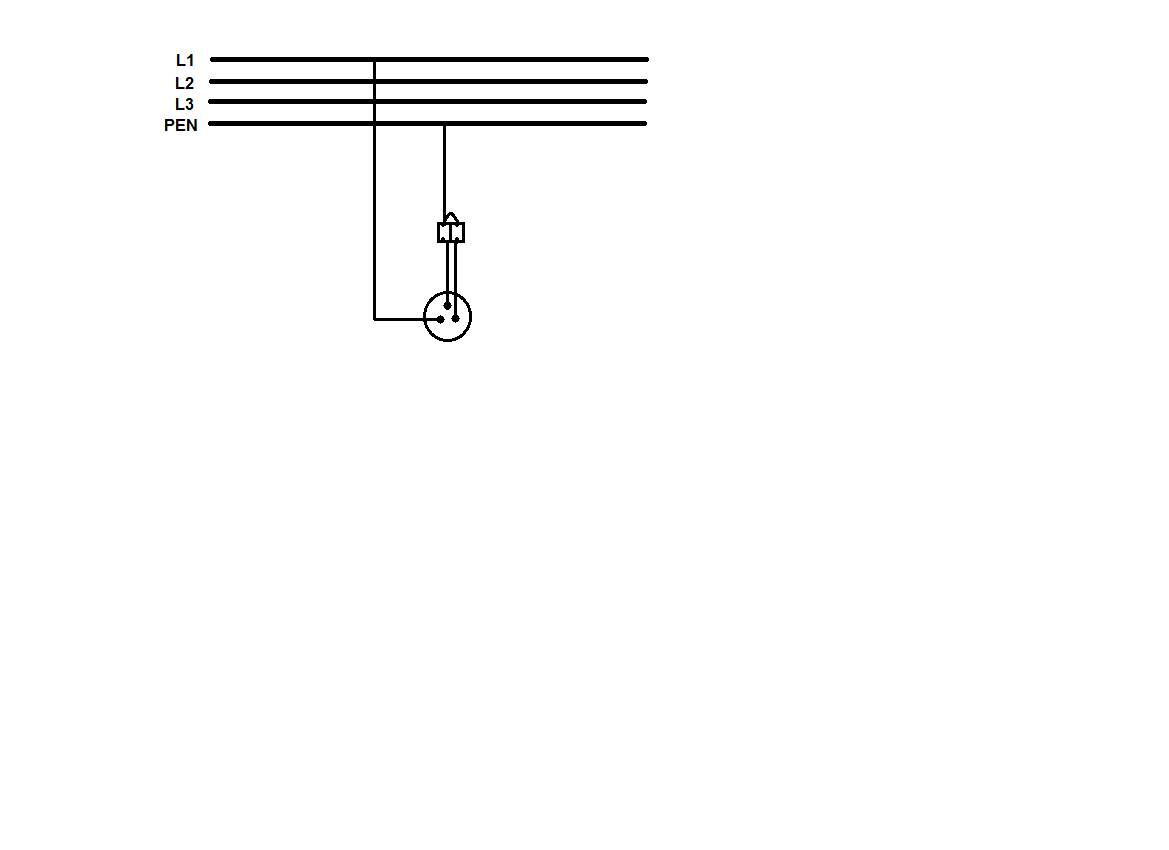

Váš návrh je správný, ono by to ani jinak udělat nešlo. Pokud máte instalaci tak, jako na obrázku, chránič to vyhazovat nebude. Jednoduše proto, že tam žádný není. Jestliže tam chránič přesto máte, neodpovídá nákres skutečnosti a chránič vypadávat bude.

doplněno 30.06.13 09:00:

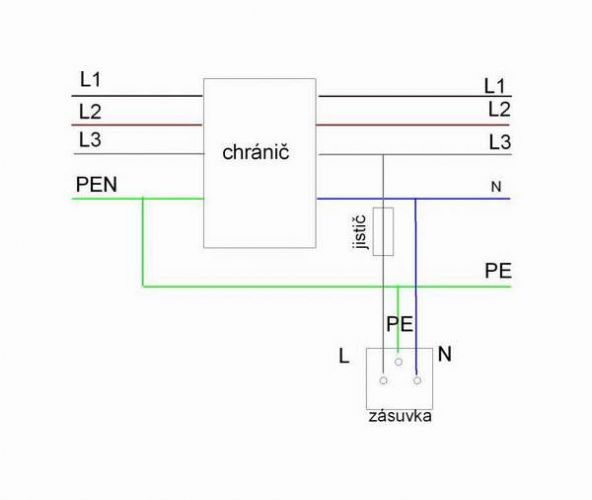

Takhle by to mělo vypadat (fázi samozřejmě můžete zvolit kteroukoliv).

Ohodnoceno: 3x

Od: amater223
Datum: 30.06.13 11:21

Děkuji za odpověď a když tam dám chránič Fi, jak je nakreslené jaký typ by byl vhodný když v zásuvce bude zapojené např. rádio nebo nějaká vrtačka? Byl by vhodný 25A, 30mA?

Datum: 30.06.13 12:08

30mA

Ohodnoceno: 0x

Od: hop®
Datum: 30.06.13 12:21
avatar

Ano, bude vyhovovat, 25A je maximální proud chráničem, je to v domácnostech nejběžnější hodnota. A minimální vybavovací proud 30mA je také pro toto použití standard...

Pokud budete mít přes chránič zapojen pouze jeden okruh, je možné použít i jednofázový "jističochránič" (tedy chránič s jističem v jednom modulu), pokud třeba potřebujete ušetřit místo v rozvaděči...

Ohodnoceno: 0x
