Jak zapojit zpětnou klapku do studny

Od: Datum: 28.06.13 23:15 odpovědí: 3 změna: 30.06.13 00:44

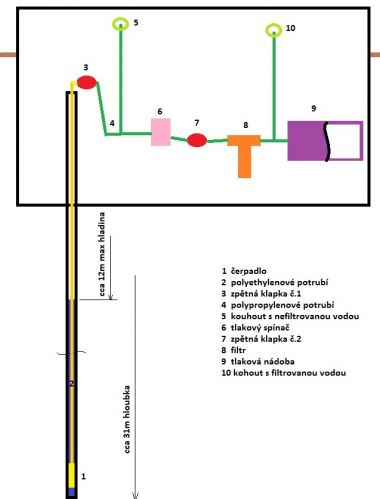

Dobrý den, chci na chatě kterou používáme jen v letních měsících zapojit čerpadlo, filtr, tlakový spínač a tlakovou nádobu jako zásobník vody. Voda je ale kalná a tak bych nerad zanášel zbytečně filtr kvůli vodě na zalévání. Filtrované vody bych používal několikrát míň tudíš bych tím životnost filtru značně prodloužil. Čerpadlo by bylo asi v 25m pod zemí, pak by byla zpětná klapka č.1 (držela by vodu v hadici až k prvnímu nefiltrovanýmu kohoutu a vlastně v celým systému), pak by byl tlakový spínač (při otevření prvního kouhoutu by hned sepnulo čerpadlo) , dále další zpětná klapka č.2 (bránila by vytlačování vody z tlakové nádoby přes filtr zpět k prvnímu kohoutku), filtr a tlaková nádoba a kouhout s přefiltrovanou vodou ( viz obrázek s popiskem). Provoz by byl ale jen přes léto a na zimu by se musel systém vypouštět. Jde o to kam umístit tu zpětnou klapku č.1 jestli hned nad čerpadlo což by znamenalo, že při rozpojení nahoře voda z hadice nevyteče tudíž by mohla zamrznout, někde jsem také četl že to není dobré pro čerpadlo a nebo zpětnou klapku umístit nahoře kde bych jí povolil a voda by na zimu sjela zpět do studny. Nejsem si ale jist jestli by ta klapka udržela tu váhu vody v 25m dlouhé hadici pod sebou a né nad sebou. Nebo to bude fungovat normálně? Na obrázku je ta klapka č.1 zakreslená nahoře (červeně) Děkuji za radu



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 29.06.13 09:35

Máte to nakreslené dobře , akorát za klapky dejte na nejnižší místa výpustné ventily at můžete vše před zimou vypustit a před klapky dejte odvzdušnovací ventilek který při odstavení vodovodu otevřete a máte jistotu že voda vyteče zpět . Klapky bych dal tyto http://www.cerpadlo-cerpadla.…LONG-prodlouzena-pro-cerpadlo ty Vám vodu udrží a nespadne zpět do vrtu . Akorát bych na vstup doporučil filtr s odkalovačem at se nezanášejí dosedací plochy zpězných klapek .Něco na způsob tohoto http://eshop.krafting.cz/filtr-na-vodu-opera-ovv-3p-9%C2%9334-dn-1-filtrace-vody-p-62.html

Ohodnoceno: 3x

Od: pavelv*
Datum: 29.06.13 16:48

Ano, navržené je to hezky a fungovat to bude. Je tu ale pár ale...

Co se stane když bude prosakovat nějaký spoj? Tlak v mezipotrubí unikne a čerpadlo sepne. Nestihne se ani rozběhnout a hned se vypne. To by ještě šlo, ale co když to bude unikat více? Voda je velmi málo stlačitelná, větší roztažnost zajistí plastová trubka, ale stejně při velmi malém odběru hrozí poškozí čerpadla nadměrným spínáním. Doplnil bych systém aspoň o nějakou expanzku, litrová by stačila v pohodě. Pokud to nechcete, nechat zpětnou klapku č.2 protékat malé množství vody v opačném směru. Buď jí navrtat 2mm vrtákem, nebo udělat bypas z ventilu a tim nastavit průtok.

Ohodnoceno: 0x

Od: pavelv*
Datum: 30.06.13 00:44

případně zpětnou klapku č.2 vůbec neosazovat. Pro dům ti pujde voda normálně přes filtr a zahrada ne. Při otevření kohoutu na zahradě dojde k opačnému průtoku skrz filtr, některé smetí na jeho povrchu to odplaví ven a tím to trochu i vyčistí filtr. Je třeba odhadnout kolik vody může filtrem protéct než se zanese. Poté pokud budeš vědět objem expanzky, můžeš si udělat obrázek o tom, jakou zátěž bude mít na filt jedno otevření a zavření kohoutku na zahradě. Myslím si že to nebude až tak drastické, případně na výstup studny umístit ještě jeden kalový omyvatelný filtr, cca 80um

Ohodnoceno: 0x
