Vedení plynu a elektřiny

Od: Datum: 27.06.13 13:49 odpovědí: 14 změna: 05.07.13 10:37
avatar

Dobrý den,

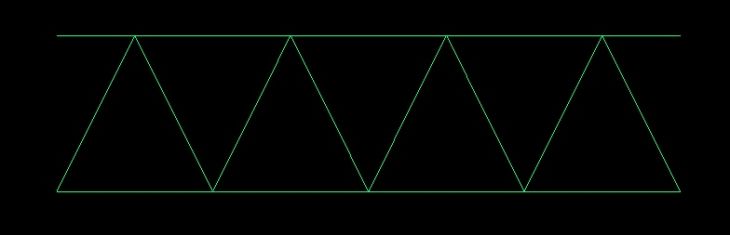

potřeboval bych nějakou nadzemní konstrukci pro vedení plynu, elektřiny. Mohlo by to vypadat nějak takto (viz obrázek) Parametry:

délka: 10 _ 14 m
výška konstrukce: min. 300 mm
šířka: min. 200 mm
nosnost: 100 kg a více
materiál: ocel bez povrchové úpravy
pomůžete? Existují nějaké normované součástky, konstrukce? Jaké jiné řešení¨?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 27.06.13 15:58
avatar

Vedení plynu lze realizovat přímo jen několika držáky na zdi.Elektrický kabel se musí oddělit,je určena určitá distance od plynu.Pokud je to potřeba vést souběžně,tak zase na rouru zavěsit chráničku a kabel navléknout do ní.

JABRAKA

Ohodnoceno: 0x

Od: asd*
Datum: 27.06.13 17:22

To vypadá spíš na most ;)

Nejjednodušší je svařenec tři pruty, dole dva a nahoře jeden, mezi tim žbrdlinky do trojúhelníku jako obrázek. Něco normovaného určitě bude, je to dost často vidět přes vodu...

Ohodnoceno: 0x

Datum: 27.06.13 17:29
avatar

Potřeboval nějaký odkaz na to, prosím.

Datum: 27.06.13 21:49
avatar

Potřebuji přemostit cestu :)

Datum: 28.06.13 08:47

Vaše predstavy dá na papier IBA projektant s oprávnením na takéto siete.Bez tohoto vás plynári nepripoja. Sám to nevymyslíte.

Ohodnoceno: 0x

Od: zabu
Datum: 30.06.13 16:44

Takový přemostění řeky, asi plynu, jsem viděl v Neštěmicích u Ústí nad Labem. Myslím, že tohle je ono: 50°4030.689"N, 14°79.192"E. Je to určitě profi profi práce. Někdo z Ústečáků by mohl vědět.

A nezapomeňte, že na překlenutí cesty, musíte mít souhlas správce komunikace.

Ohodnoceno: 0x

Datum: 01.07.13 06:02
avatar

Se správcem komunikace není problém, je to soukromá cesta.

Od: technoman*
Datum: 30.06.13 21:31

Třeba u Povodí Labe jsem viděl při rekonstrukci přes plavební komoru (šířka 12m ) dvě normální Íčka vedle sebe, na jedné straně opřené v jezové věži a na druhé straně na podpoře a po tom normálně tahaj kabely v chráničkách. Celkové rozpětí odhaduju na 15m.

Ohodnoceno: 2x

Datum: 01.07.13 07:21
avatar

Nemáte někdo odkza na nějaký e-shop s profily :D?

Od: technoman*
Datum: 01.07.13 21:54

Třeba tady maj é-šop:

http://www.kondor.cz/

Ohodnoceno: 2x

Datum: 02.07.13 08:30
avatar

Děkuju!

Od: technoman*
Datum: 04.07.13 18:54

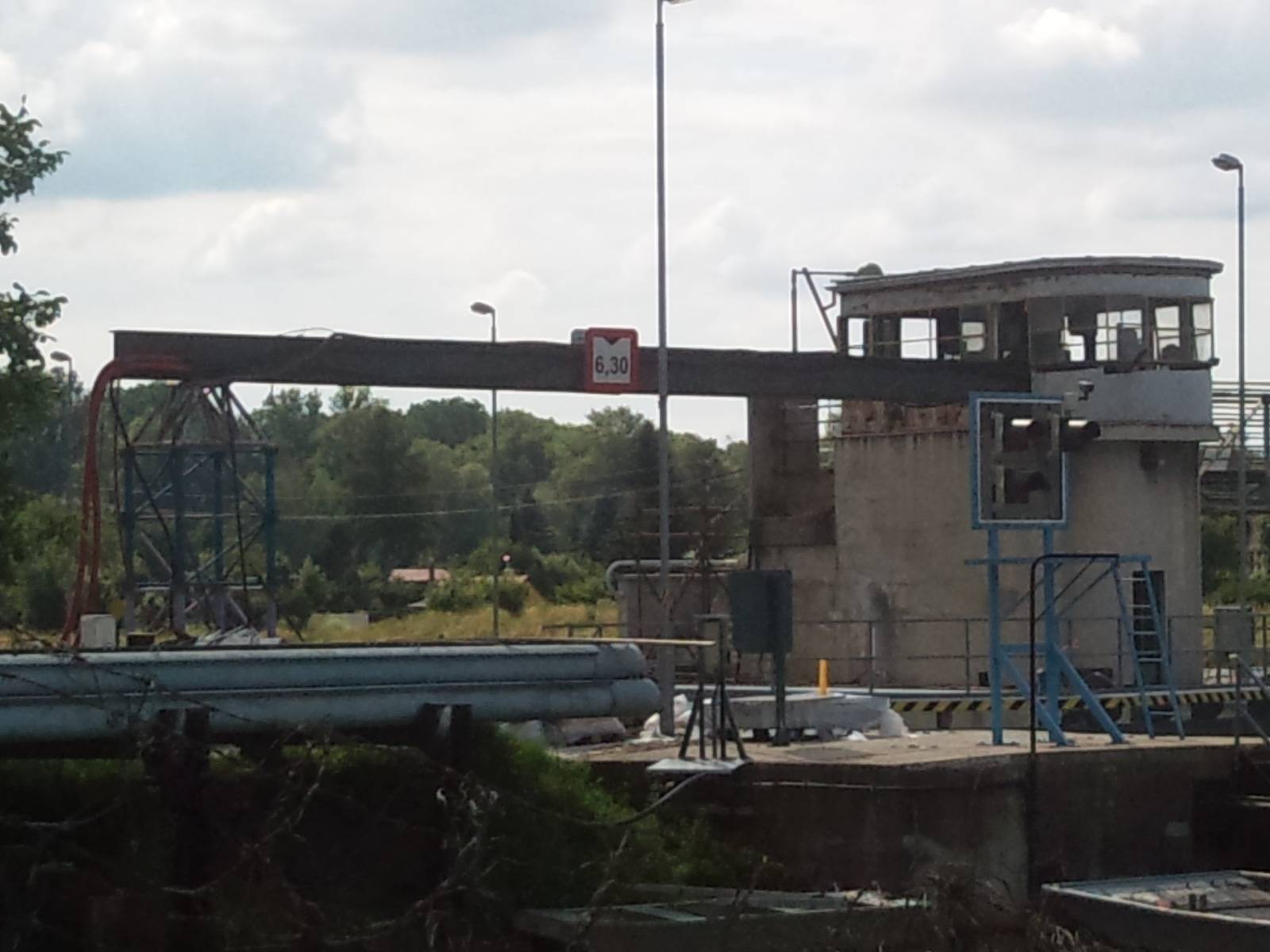

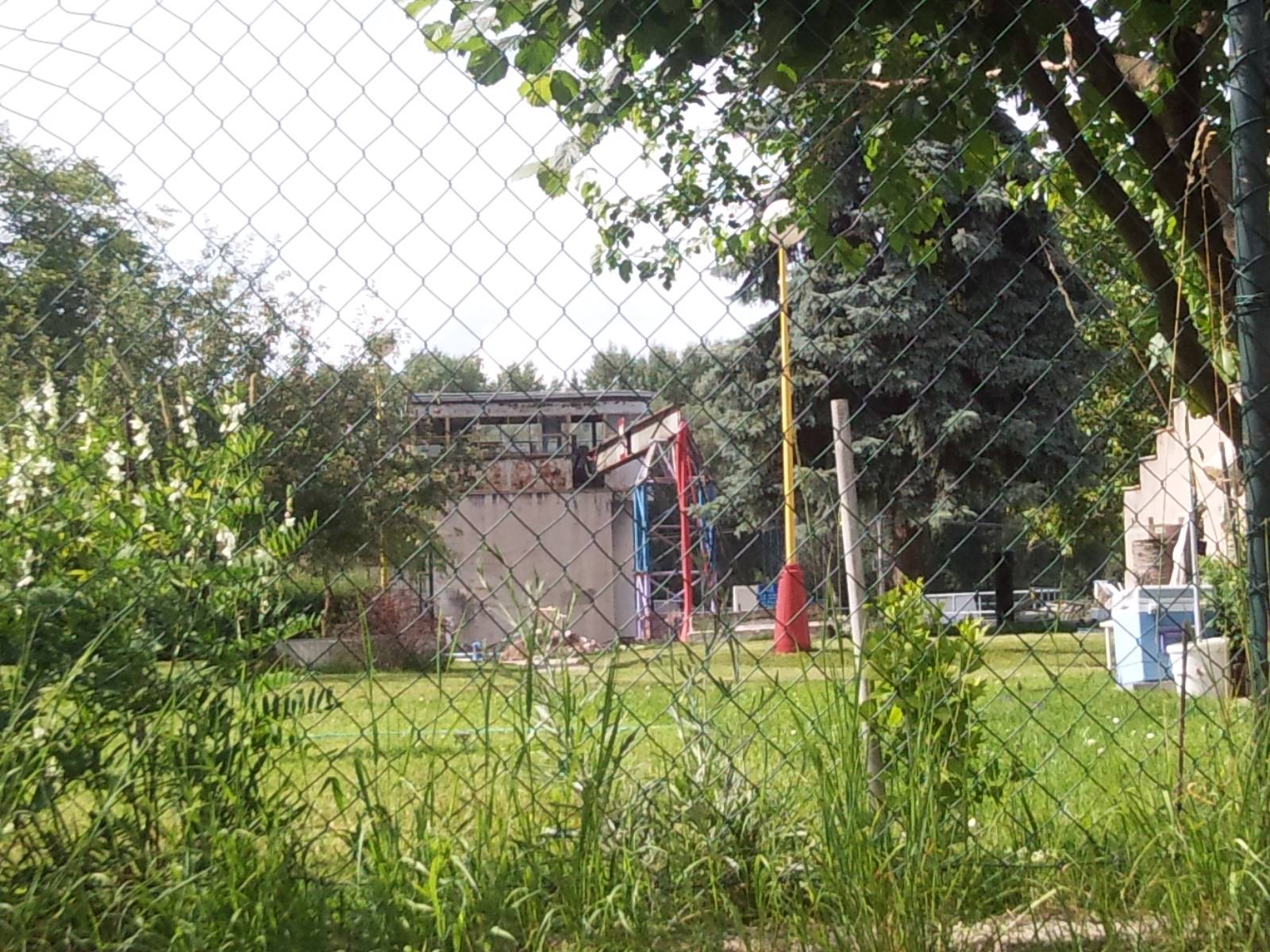

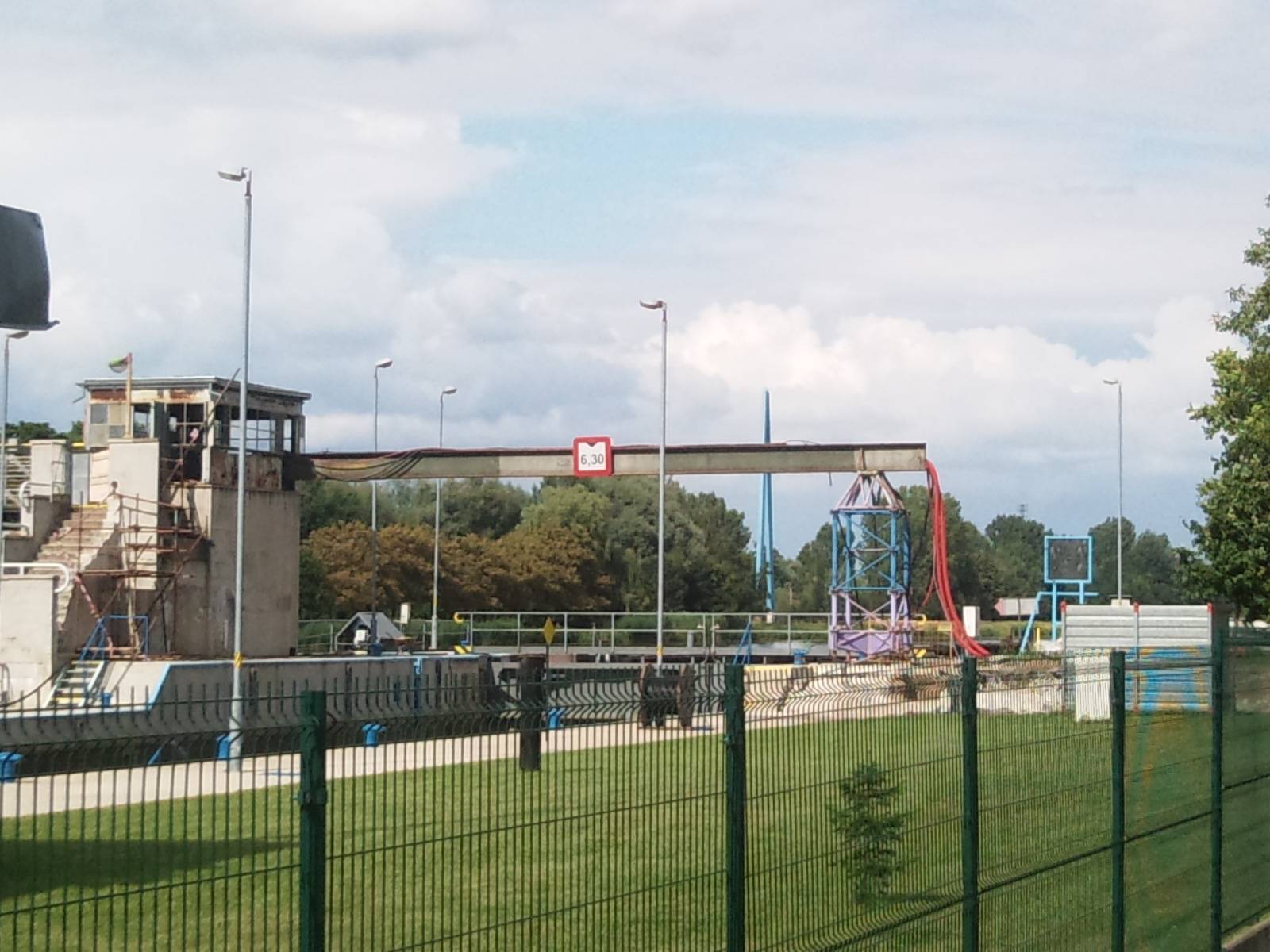

Tady posílám fotky tý konstrukce, to Íčko je tam jen jedno, omylem jsem to spletl zase s jinou konstrukcí*hi*

doplněno 04.07.13 19:33:

Když byste z boků Íčka navařil vhodné konzole se vám tam vejde všechno i s rezervou...*palec*

Ohodnoceno: 2x

Datum: 05.07.13 10:32
avatar

Ano, ano děkuji za pomoc, nakonec teda bude svařenec (konstrukce svařená s více hutního materiálu). Když chci vézt elekřinu a plyn souběžně musím počítat 10 cm odsazený plyn od čehokoliv (uchycení pomocí konzolí) a pak jeste elektřina a plyn musí mít vzdálenost minimálně 30 cm. Takže už máme zabetonovaný 5 m sloup a chlapi budou svařovat. *palec*

Od: technoman*
Datum: 05.07.13 10:37

Mně napadlo vést rouru z jedné strany a kabely z druhé strany = oddělění

Ohodnoceno: 0x
