Rozvodná skrinka v byte

Od: Datum: 13.06.13 04:08 odpovědí: 4 změna: 13.06.13 11:21

Zdravím vás.

V najbližšej dobe budem renovovať byt a všetkú elektroinštaláciu chcem dať samozrejme do medi , takmer všetko cez prúdový chránič.

U toho mi však nieje jasné ako postupovať ak chcem zapojiť napr. ľadničku bez chránenia , či je možné použiť fázu ktorá prechádza chráničom a PEN (TN-C) na jej pripojenie alebo ešte vyviesť fázu s pred chrániča?

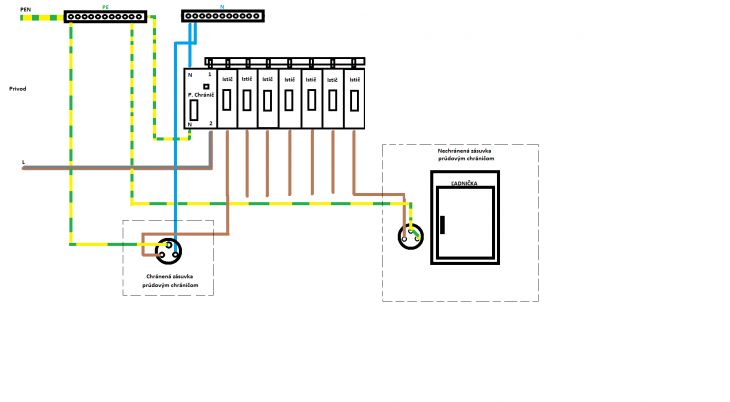

Ďalšia vec je zapojenie tohoto bytového rozvádzača , prosím skontrolujte mi to či som to rozvrhol správne , pretože sa stretám s rozdielnymi názormy , jeden elektrikár hovorí že je to dobre , druhý opak ...

Osobne si myslím že to je ok ale ... inak by som sa nepýtal.

ďakujem za názory



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 13.06.13 05:07
avatar

Není rozumné kombinovat TN-C a TN-S, ani není logické zapojit TN-C v nové instalaci. PEN pro lednici bych opět rozdělil v rozvaděči a k lednici vedl PE a N odděleně kabelem CYKY. Pokud plánujete mít více nechráněných okruhů, doporučil bych do rozvaděče doplnit ještě jednu modrou svorkovnici...

Ohodnoceno: 2x

Datum: 13.06.13 07:49
avatar

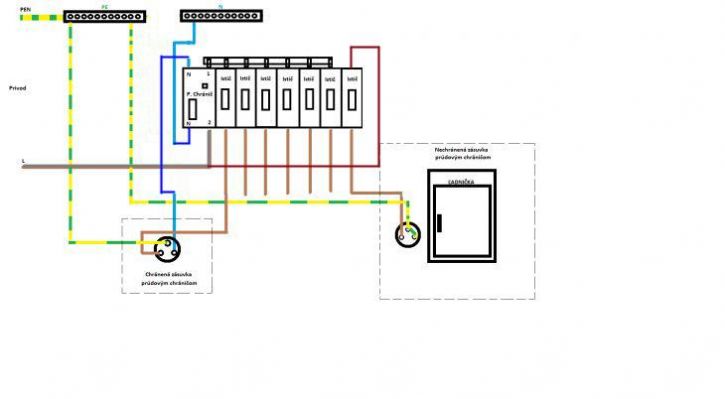

Zcela špatně. Cránič musí být zapojený takto. Osobně bych ještě zvolil přívody shora, dnešním jističům to nevadí.

doplněno 13.06.13 08:04:

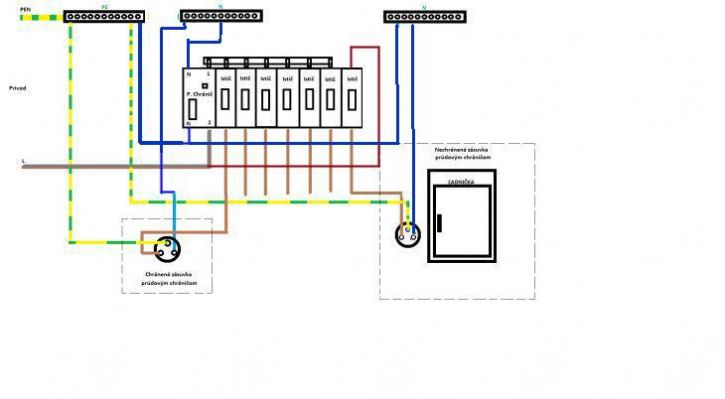

Souhlas s Hopem. Nenapadlo mě, že máte přívod PEN, a ne PE + N. V tom případě to bude vypadat takhle. (v tom horním obrázku je i jiná drobná chyba, takže ho ignorujte *hi* ).

Ohodnoceno: 0x

Datum: 13.06.13 08:05
avatar

.

Ohodnoceno: 3x

Od: mio
Datum: 13.06.13 11:21

Páni veľmi pekne vám ďakujem za pomoc ... :)
