Elektrika na malotraktoru

Když jenom cavaká, napadá mě špatný kontakt -třeba kostra nebo + ke startéru, nebo slabý průřez kabelu. Máte tam spínací cívku?

pokud se jedná o cívku na startéru,tak tam je,potom tam mám ještě 2 cívky ke svíčkám je tam motor z trabanta.Vrtal se mi v tom kamarád a ted se stím nemůžu domluvit.

Bylo by lepší sem vložit fotku , odkazy nejdou otevřít

Pokud jde o zapojení přes spínací cívku (jakože by asi mělo jit,) mám to u dvou zahradních traktorů. Tak zapojeno je to takto:

Mínus kabel od baterie nějam na kostru.-silný průřez

plus od baterie na spínací cívku,od spínací cívky druhý + přímo k startéru.

Na cívce mám dva kontakty, jeden je ukostřený a na druhý vede + od spínačky (kontakt od spínače, nebo tlačítka.)

vždyt jsem tam dal fotky,a mě to šlo tak co se děje?

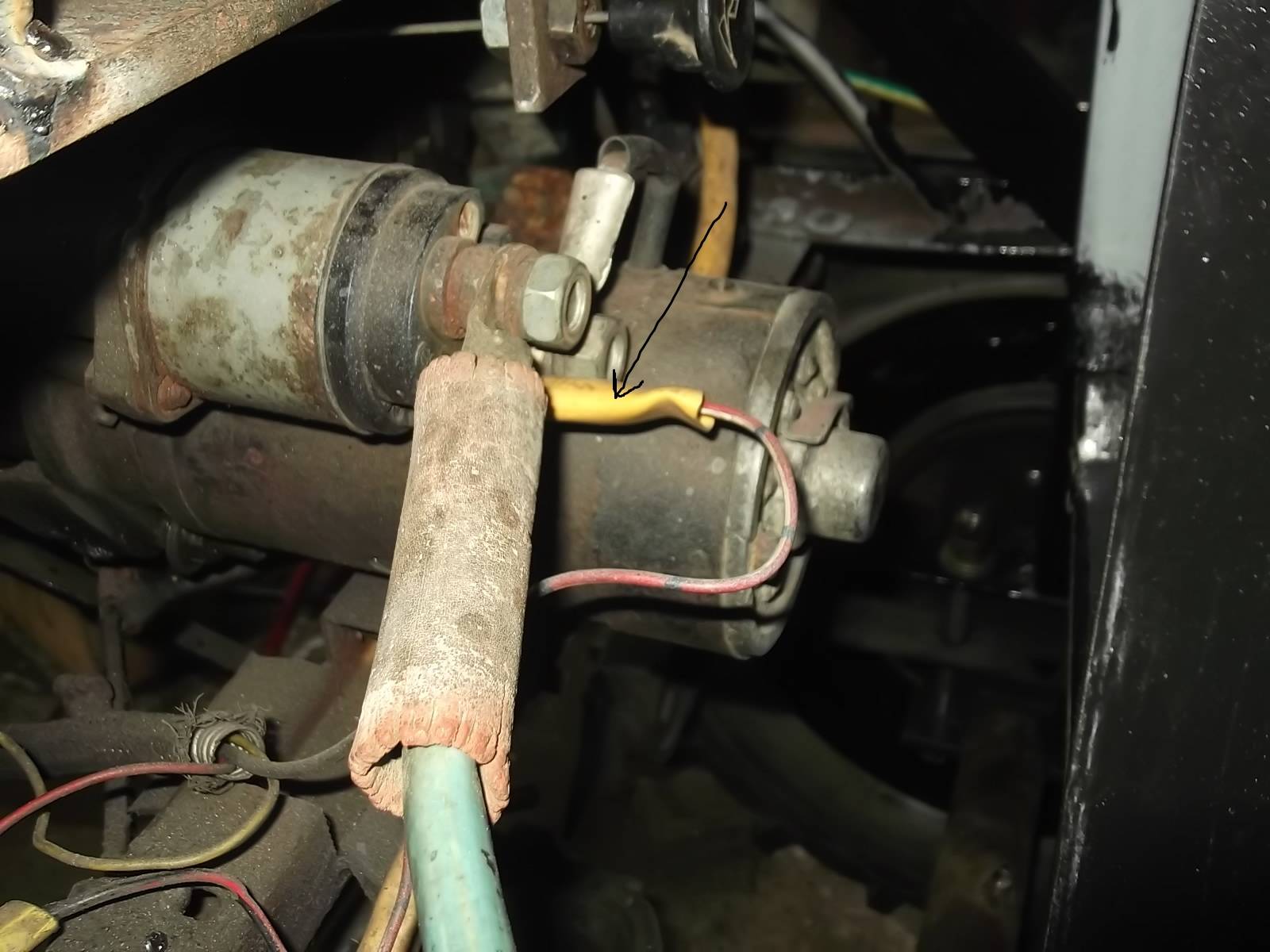

Šipkou jsem označil kontakt, kde při startování musí jít 12 V . Tento kabel vede od spínací skřínky. Změřte multimetrem jestli tam opravdu jde 12 V. Pokud nepůjde, je vada v tomto kabelu. Jestliže říkáte, že to jenom,, cvakne,, není problém někde v kabelech od baterie, ukostření, nebo + kabelu od cívky k baterce? Vyčistil bych kontakty, jak od barerie,tak kabel co vede k staréru dal pořádnou baterku a změřil ten kabel jestli tam jde 12 V -

foto zde:

.

Nějak mi to blbne:

Pokud by jste tento kabel, který jsem označil šipkou připojil k + polu od baterie, traktor by měl začít startovat, pokud bude startovat, když ho připojíte k baterii , tak máte vadu ve spínací skřince ,přesněji nejde + 12 v do tohoto kabelu,při startování

už to jde,ale nesvítí mi ta kontolka ta má svítit když otočím klíčkem do polohy 1 né?

tady ta kontrolka nesvítí

http://files.uloziste.com/8e3…PkldDdtdAHmonck6YV2R-yocc.jpg

A co ta kontrolka má signalizovat? Kde byla závada?

no podle mě byla slabá baterka tak jsem jí napíchl na nabíječku viz fotky.A ta kontrolka by měla signalizovat před startováním že tam jde proud že to je všechno OKNa starým trabantáckým traktoře jsem to tak měl,bohužel elektriku jsem nedělal já tak takže nevím jak už to tam bylo a jak to má být ted.

Dioda má dva kontakty, jeden dejte na kostru a druhý kabel musí být připojený někam, kam jde po otočení klíčku do 1 polohy 12 v a po vypnutí klíčku nejde. Takže bych vzal multimetr, jeden kontakt multimetru na kostru a druhým hledat kam jde po otočení kl´íčku do 1 polohy +12 v. Pak je to jasné. Tipoval bych na jeden z drátů na spínecí skřínce, určit ne na ten, který vede ke starteru

Ps: hlavně že jede

Jestli je na této fotce spínací skřinka a zelený drát je kostra, tak bych to viděl na ty kabely co jsou v kroužku. Jeden kontakt diody na kostru traktoru(nebo k zelenému drtu co je na fotce, jestli jde o drák na kostru.) a druhý kontakt diody k některemu s těchto dvou drátů

Ještě se koukněte, jestli máte v pořádku žárovku :D

žárovka je v pohodě jdu udělat ještě nějaké foto,at to mám v cajku.

a nemají ty dráty jít od té skřínky třeba do indukč.cívek?

ten zelenej je + je aji na fotce vidět že je napojený na tom silným kabelu,a ty zbylé co jdou do té skřínky jdou zřejmě do relé.

Tak to vám takto nepovím, ale jak je na fotce vidět. jeden kontakt je kostra, druhý vede ke starteru a ten tředí je + ale ten nevím kam vede, z fotky to není vidět.

ten zelený je + a je napojený k baterce.

Zelný kabel označuje kostru, ale to je jedno. Jak jsem psal, jeden kontakt diody ukostřete a druhý připojte tam, kde po zapnutí klíčku do 2 polohy jde 12 V a naopak. Myslím, že to bude některý drát ze spínací skřinky. Vemte zkoušeččku a měřte

ještě mě napadlo nemůže to být kontrolka dobíjení?

tady ještě pár fotek

http://imageshack.us/g/593/dscf1001h.jpg/

Ano, to můžee být kontrolka dobíjení. Taky bych to tak viděl.

a kdybych chtěl tu kontrolku dobíjení a ještě tu druhou,nebude to zkratovat?

Ne
