Co znamená číslo v kroužku u dveří na výkrese? Děkuji.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.05.13 22:22
avatar
Číslo výrobku ve výpisu..a levé nebo pravé provedení.
Ohodnoceno: 2x

Od: frabos
Datum: 27.05.13 09:05

Nemohu jinak, než souhlasit

Ohodnoceno: 0x

Od: uska®
Datum: 26.05.13 22:23

Asi celkový počet dveří např. 1 x pravé 90cm, 3x levé 80cm,...

doplněno 27.05.13 09:34:

*aha - pardon

Ohodnoceno: 0x

Datum: 27.05.13 11:23

Odkaz na specifikaci výrobku. (stejná výplň otvoru by měla mít stejné číslo)

Ohodnoceno: 2x

Datum: 27.05.13 15:17
avatar

Nic složitého.

Číslo nahoře v kroužku je typ dveří, pod ním je písmeno, které označuje levé nebo pravé provedení.

Dveře typu 1 mají rozměry 900 x 2200 mm, dveře typu 2 mají rozměry 600 x 1970 mm atd.

Písmeno L označuje levé dveře, písmeno P pravé dveře.

Ohodnoceno: 1x

Datum: 27.05.13 15:45
avatar
ODKAZY NA SPECIFIKACI VÝROBKŮ U dveří, vrat a oken se v půdorysu podlaží zakresluje na osu výrobku odkazová „bublina“ (vhodný průměr kružnice 8 až 9 mm), do které se uvede označení = položku (většinou číslo nebo písmeno s číslem), pod kterou naleznu v specifikaci podrobný popis výrobku. Označení v bublině je vhodné popisovat vodorovně (z důvodu jednoduchého čtení a psaní) – bez ohledu na situování výrobku. Protože zárubně u vnitřních dveří jsou často samostatnou dodávkou, je bublina půlena a do spodní části se uvede označení zárubně. Specifikace zárubně pod označením dveří se nevylučuje. Rozlišení dveří na pravé a levé v rámci označení (L nebo P) není nutné – podstatné je rozlišovat otvírání L nebo P v specifikaci.
Atd atd najdete na str. 3 na http://vsd2l.sweb.cz/CSN%20nov%C3%A9/A2textO+D3str.pdf
Ohodnoceno: 2x

Datum: 28.05.13 15:49
avatar

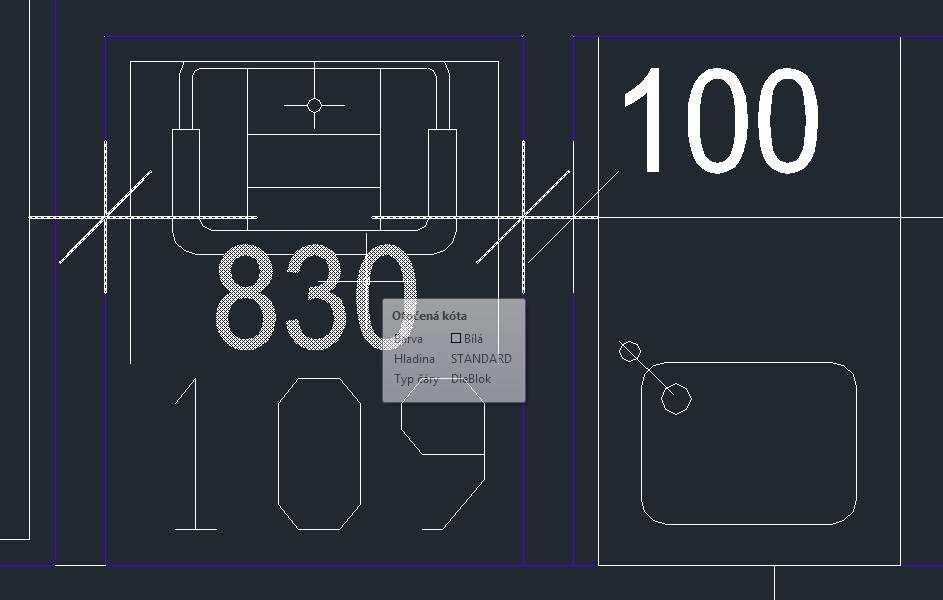

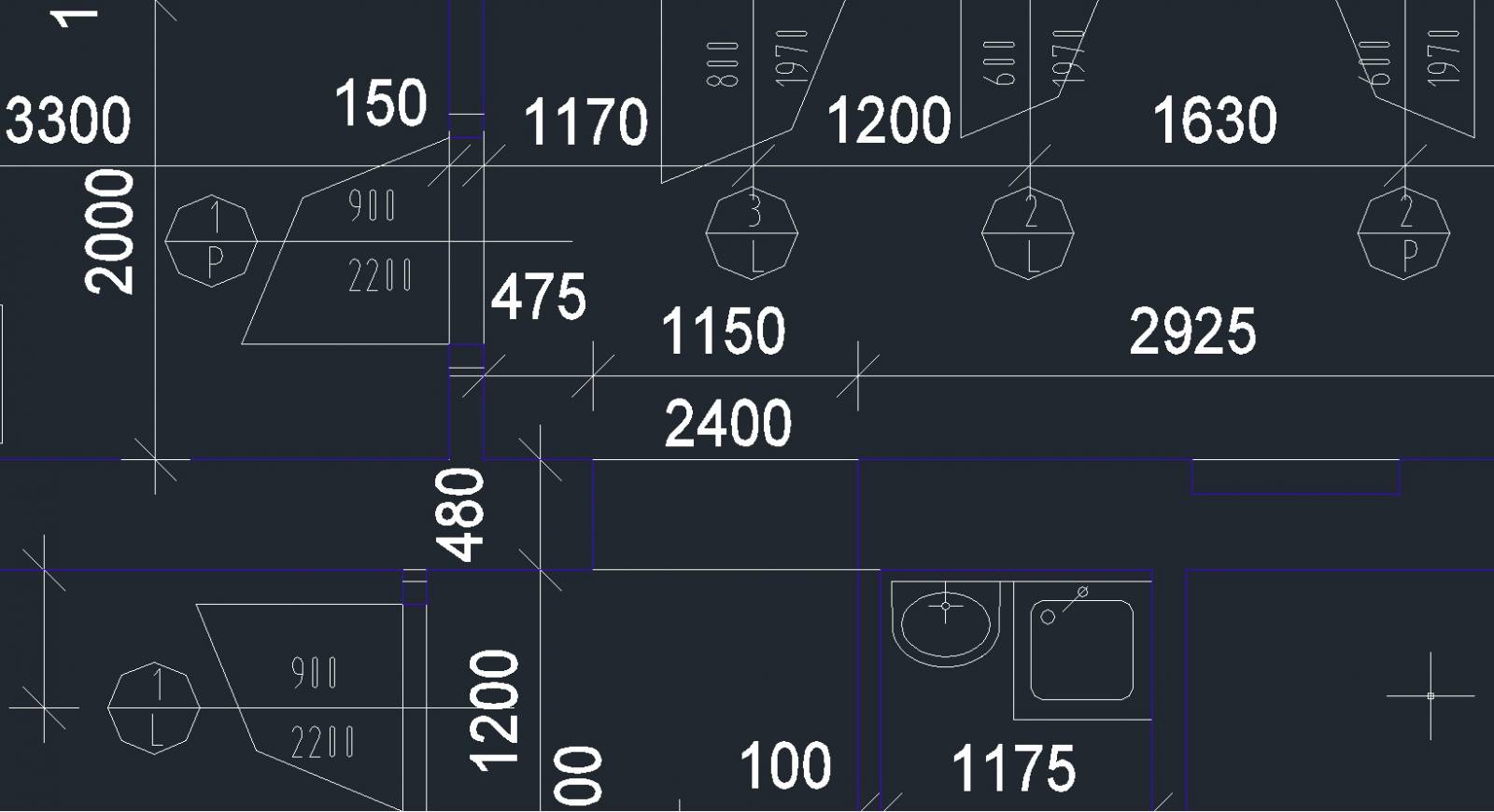

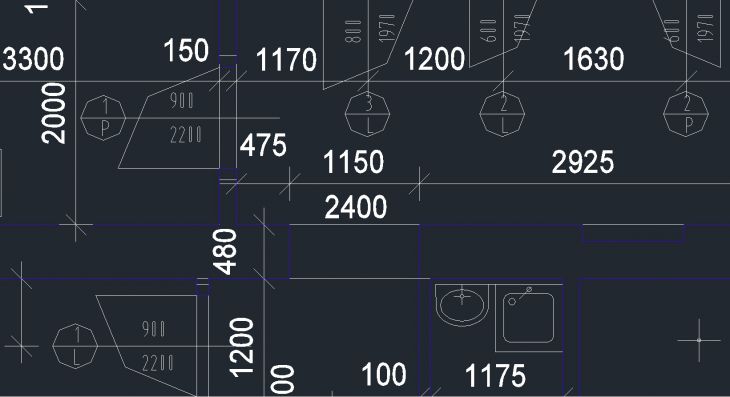

Díky moc všem a ještě bych měl dotaz na značku nad kótou 1175, to vedle umyvadla je hranaté umyvadlo / výlevka? Jaký je rozdíl mezi značkami na tomto obrázku?

Od: frabos
Datum: 29.05.13 16:05

Nad kótou je umývadlo a jednoduchý dřez. Rozdíl mezi značkami- vlevo umývadlo (divná značka) a vpravo dřez, který je osazen v pracovní desce

Ohodnoceno: 0x

Datum: 29.05.13 20:42
avatar
Vpravo dřez, vlevo výlevka.
Nicméně ve výkresu ZTI bude ještě podrobnější popis či specifikace.
Ve stavebních výkrese jsou tyto věci pouze orientačně.
Ohodnoceno: 0x

Od: vokr
Datum: 30.05.13 16:15

nad kotou 1175 je vlevo umyvadlo a v pravo sprchový kout

Ohodnoceno: 0x

Datum: 30.05.13 16:18

Už vás vidím, jak se v tom půlmetrovém koutě budete sprchovat.

Ohodnoceno: 0x

Datum: 30.05.13 16:22
avatar

Tož...každý nemusí být velkého vzrůstu...a pravda..ne každý se sprchuje ve dřezu.

Ale proti gustu..

Ohodnoceno: 0x
