Vysavač ETA 3400 - ekektrické zapojení

Od: Datum: 07.05.13 16:07 odpovědí: 5 změna: 09.05.13 08:20

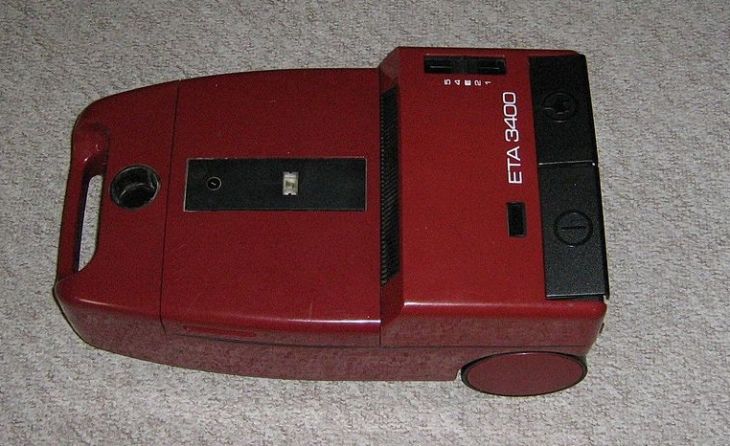

Prosím, kdo má elektrické schéma zapojení(ne blokové, který drát -vodič od čeho kam) vysavače ETA 3400 (80 léta min. století). Potřebuji jej elektricky zapojit: motor, posuvný regulátor, regulátor napětí (tak jej nazývá ETA) a odkrušeovací kondík (TC 290). Na netu nikde nic nenajdu. Nevím si rady s regulací. Motor je funkční a běhá bez regulace perfektně, pouze potřebuji zapojit do okruhu regulaci. Díky

doplněno 07.05.13 22:03:

Jóó,fajn.Vysavač jsem dostal nepojízdný - a rozkuchaný. Byl s prošlehnutým kondíkem, to již mám opravené. Měl některé kablíky uštípané. Tu "regulaci" jsem proměřoval a dle mého zjištění by měla být funkční. Tak se těším. Opraváři, tedy jeden, už nic o tom neví a ETA ani neodpvěděla na můj mail. Díky



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 07.05.13 21:29
avatar

Ono je spíše otázkou, jestli ta regulace ještě žije. Mám doma 7400, což je hodně podobný vysavač (nemá ten ,,kufr´´ na hřbetu) a jediné co na něm odešlo dokonce už dvakrát za sebou je právě ta regulace. Takže aktuálně už asi 15 let běhá bez ní. Každopádně se mohu zítra podívat, jak to bylo pozapojované, dneska se mi rozdělávat vysavač už fakt nechce.

Ohodnoceno: 0x

Datum: 08.05.13 22:01
avatar

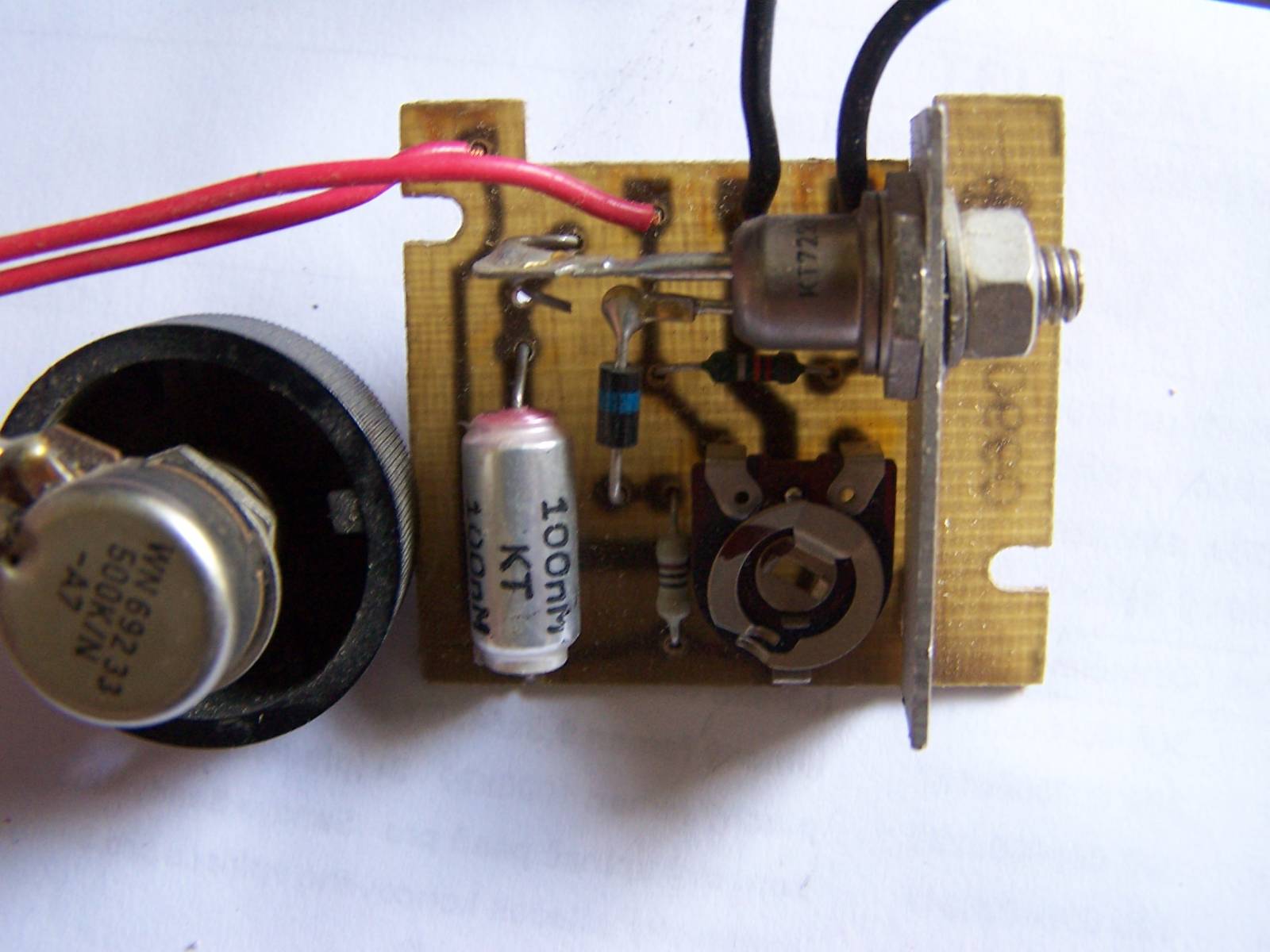

Tak jsem to rozkuchnul a vyfotil - zapojení je velice triviální. Přívodní kabel jde do vypínače, z něj vede jeden drát přímo na motor, ten druhý jde přes regulaci. Na fotce to jsou ty dva černé dráty. Do regulace pak ještě vedou dva červené dráty, ty jdou do potenciometru - v mém případě je otočný, u Vás je tahový, ale to nehraje roli.

Více je snad jasné z fotek

Ohodnoceno: 2x

Datum: 08.05.13 22:03
avatar

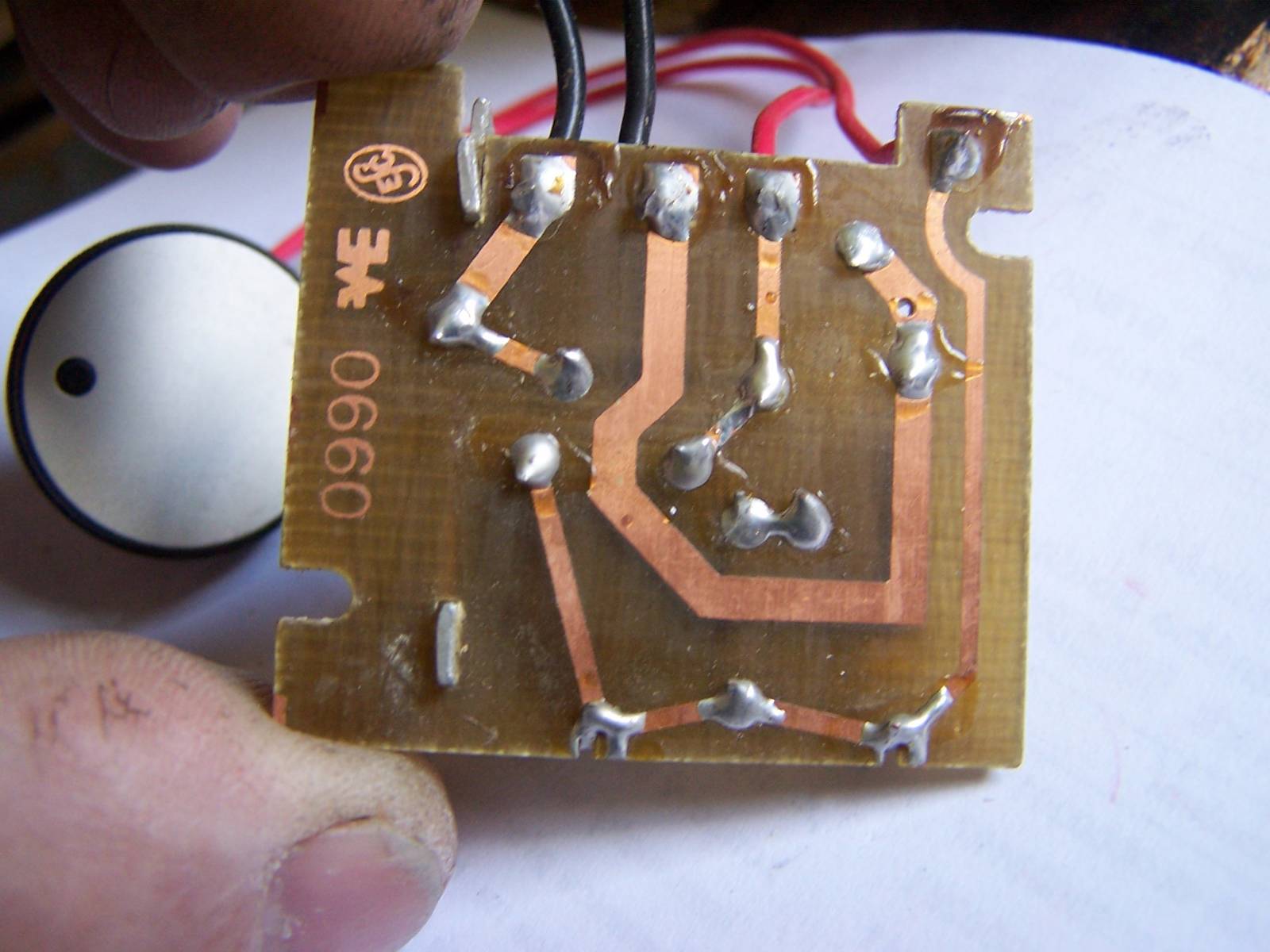

a ještě spodek DPS

Ohodnoceno: 2x

Datum: 09.05.13 08:20

Steré díky. Takt to je ono. O víkendu se do toho dám.
