Záložní zdroj

Od: Datum: 04.05.13 14:58 odpovědí: 8 změna: 05.05.13 00:40

Dobrý den, jak udělam aby když praskne pojistka z jedné části obvodu, aby spotřebič jel na záložní zdroj - kabel do zásuvky napojené na jiný elektrický obvod ( jiná pojistka )?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 04.05.13 15:01
avatar

nevidím důvod, proč by měla pojistka praskat, pokud je zařízení v pořádku. Pokud praská, buď něco v pořádku není, nebo je proud pojistky poddimenzován.

Ale k otázce - šlo by to udělat přes přepínací relé, kdy první "okruh" by relé ovládal a zároveň přes toto relé napájel spotřebič. Pokud by došlo k výpadku, relé by přepnulo na druhý kontakt, který by byl připojen k druhému "okruhu".

doplněno 04.05.13 15:03:

http://eshop.elkoep.cz/vs116b…-230---detail-1342000101.aspx

Ohodnoceno: 0x

Od: lojzo*
Datum: 04.05.13 15:19

co tym myslis zalozny zdroj? vacsinou sa to robi tak, ze sa do obvodu daju dve fazy a bud cez prepinacie ak ti vypadne jedna faza, tak rele automaticky odpoji kontakt pripoji ho na druhu fazu a tym padom ide prud cez dalsiu fazu..

to co sa tu ty pytas je neprakticke ako do obvodu mozes priviest 2x 230V?

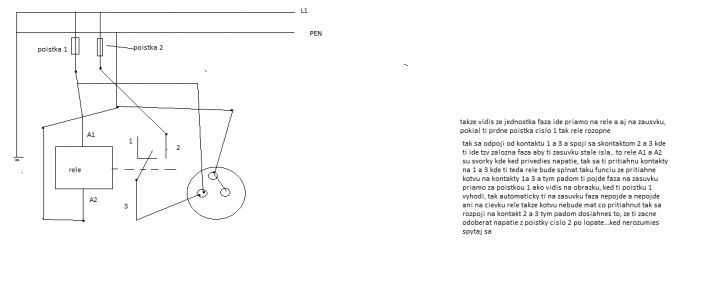

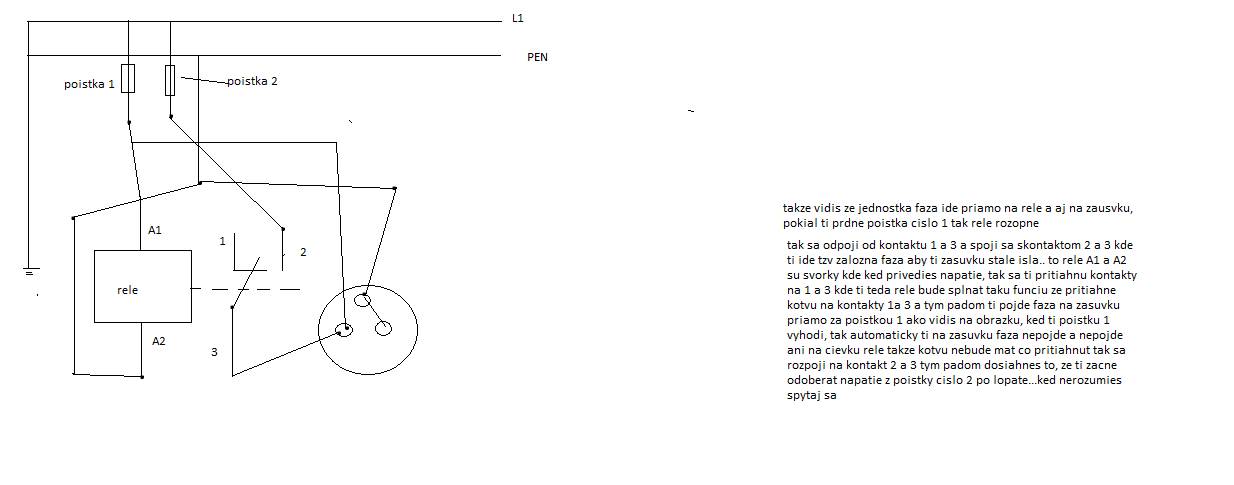

ved mas co javiem zasuvku kde mas 230V na istic a ty chces nato napojit napatie z ineho istica? to ti hned vyhodi hlavny istic..to je neprakticke...skus si pozriet nejake prepinacie rele skusim ti to nakreslit a poslat ako to asi pracuje

Ohodnoceno: 0x

Od: abrams*
Datum: 04.05.13 19:11

Naprosto triviální. Fázový vodič, který napájí zařízení se připojí zároveň na relé/stykač svorka A1. Svorku A2 připojíme na N. Během správného chodu zařízení máme zároveň spuštěný relé/stykač, takže jsou propojeny svorky COM a NO. V případě výpadku fáze přepálením pojistky dojde k spojení kontaktů COM a NC. Předpokládá to ovšem zařazení pojistky před relé/stykač. Takhle se zapojovali dieselagregáty. Pozor na volbu relé/stykače a použití různých fází. Mimochodem, jak ovšem bylo řečeno, pokud Vám něco přepálí pojistku, tak se dá očekávat, že odejde i ta z druhého zdroje.

doplněno 04.05.13 19:13:

Jak tak koukám na tu předchozí malůvku, tak ještě zásadně nedoporučuju v dnešní době zapojovat zásuvku TN-C.

Ohodnoceno: 0x

Datum: 04.05.13 20:48
avatar

Pokud ale způsobí závadu vadný spotřebič,vypadne okamžitě i tento "záložní" obvod.Proto by mělo ihned vypadnutí jističe signalizovat :"opravit závadu!"

JABRAKA

Ohodnoceno: 0x

Od: abrams*
Datum: 05.05.13 00:33

To jsem ovšem ve svém vyčerpávajícím příspěvku napsal, takže to není potřeba opakovat.

Ohodnoceno: 0x

Od: tomast*
Datum: 04.05.13 21:39

Ok. Jinak vada v jističi není, to slovo " praskne " je pouze teoretické klidně nahradím slovem, když někdo vvyšroubuje pojistku č. 1.

Ještě k tomu relé, kabely z obou zásuvek mají vést do relé?

Od: hop®
Datum: 04.05.13 22:35
avatar

Z jakých OBOU zásuvek?

Ohodnoceno: 0x

Od: abrams*
Datum: 05.05.13 00:40

Jestli si rozumíme, tak ano. Z první zásuvky napojíte L1 na A1 a N na A2. Z druhé zásuvky připojíte L1 na COM a vývod z NC kontaktu máte jako záložní L1. Bacha na dobře zapojené N a PE. Stejně tak pozor na sdružené napětí!

Ohodnoceno: 0x
