Vícechodý závit

Od: Datum: 02.04.13 20:41 odpovědí: 9 změna: 16.06.16 17:09

Co to znamená když je závit vícechodý? v čem se liší od běžného závitu? Dívám se na obrázky a nemůžu najít rozdíl


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ladaadal*
Datum: 02.04.13 20:43

Vícechodý znamená, že se skládá z více nakloněných rovin. Polopaticky - když rozvineš klasický závit, vznikne ti nakloněná placička z prava doleva klesající u pravého závitu. Když rozvineš vícechodý, vznikne ti těch placiček víc. Většinou 2, ale může být i tříchodý. Teoreticky i více, ale nikdy jsem se s tím v praxi nesetkal.

Ohodnoceno: 0x

Datum: 02.04.13 20:46
avatar

Vícechodý závit má více než jednu šroubovici na fotce to moc vidět nebude.

Ohodnoceno: 0x

Datum: 02.04.13 20:51
avatar

To je jednoduché - jednochodý závit má jednu šroubovici, vícechodé závity jich mají více, přičemž jsou mezi sebou proloženy. Takže u jednochodého závitu při pohledu na čelo šroubu vidíte jeden počátek závitu, u dvouchodého vidíte tyto počátky dva - atd.

Vícechodé závity se nepoužívají pro spojování součástí, ale spíše pro přenos pohybu - typicky trapezové závity u různých strojů, já se často setkávám s kuličkovými šrouby na CNC strojích, ty bývají často vícechodé.

http://cs.wikipedia.org/wiki/Z%C3%A1vit

Ohodnoceno: 2x

Od: pest®
Datum: 02.04.13 20:58
avatar
Krásný příklad dvouchodého zavitu je schodiště na petřínskou rozhlednu, jedním se chodí nahoru a druhým dolů, ale nikde se nepotkaji. Jinak využití bylo již vysvětleno.
Ohodnoceno: 1x

Datum: 02.04.13 21:18
avatar

Závit má nějaké soupání. Zjednodušeně se dá říct, že dvouchodý má stoupání 2x tak velké, jako jednochodý (normání, standardní), tříchodý 3x tak velké apod.
Př. závit M20 má standní stoupání 2,5mm, dvouchodý závit M20 bude mít stoupání 5mm, tříchodý 7,5mm.
Pokud bude závit jednochodý, á jeden začátek. Dvouchodý má začátky 2 - pootočené oproti sobě o 180°.

Dvouchodé závity se používají hlavně u pohybových šroubů, ve vyjímečných případek i u přípravků jako upínací (třeba tam, kde je potřeba přípravek hodně často rozebírat nebo vyjímat obrobek a nelze použít jiné řešení (upínaní excentrem, vyjímatelnou podložkou apod.) - vždy se ale musí dbát na to, aby byla dodržena samosvornost daného závitu.
V podstatě vše o šroubech a závitech - včetně vícechodých najdete
http://skola.spectator.cz/3_SEMESTR/Z%E1kl.stoj%EDrenstv%ED/PrednaskyRAW/p8.pdf

Ohodnoceno: 0x

Od: mowla*
Datum: 02.04.13 21:21

Typický příklad je vrták - běžný má šroubovice dvě, existují ale i vícešroubovicové - např. http://www.hanol.cz/p/bosch-vrtak-sds--4-0-110-s4

doplněno 02.04.13 21:22:

Pest - ta rozhledna na Petříně je pěkný příklad. ;)

Ohodnoceno: 0x

Datum: 02.04.13 21:44
avatar

Velice názorný příklad je víčko u sklenice od okurek.Má celkem na sklenici 6 závitových ploch.Na víčku je pak šest závitových plošek,kterými se utahuje.Problém bývá tehdy,když narazíte na víčko,které je určeno jako čtyřchodý závit.Pak se víčko nedá utáhnout.Na první pohled to k poznání není.

JABRAKA

Ohodnoceno: 0x

Od: lebrdy
Datum: 16.06.16 13:36

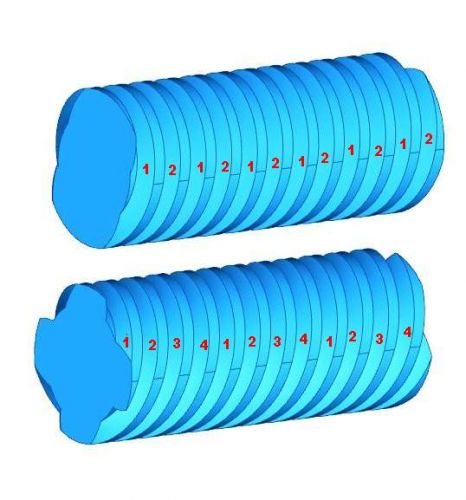

obrázek

Ohodnoceno: 0x

Od: kkk
Datum: 16.06.16 17:09

jasně a stručně řečeno-jednochodý závit začíná od začátku šroubu jednou šroubovicí a dvouchodý začíná od začátku šroubu dvěma šroubovicemi.Krásně je to vidět z čela šroubu.Jsou třeba i čtyřchodé na šneku ozubených převodů.Tam jsou čtyři šroubovice.Čím větší je stoupání závitu,šroubovice, tím je nutno více chodů,protože je pak mezi chody,závity velká mezera a tak se tam musí přidat další chod.Normální šrouby nemají velké stoupání závitu takže vystačí jeden chod

Ohodnoceno: 0x
