Zásuvka 5 děr / zástrčka 4 kolíky

Od: Datum: 02.04.13 18:28 odpovědí: 13 změna: 02.04.13 21:23

Mám v domě novou elektroinstalaci a v dílně na zdi zásuvku 380V 5 děr - 3 fáze, 1 nulák, 1 zem. Na zástrčce svářečky mám 4 kolíky. Co s tím? Zásuvka je přes proudový chránič, takže nějaká redukce nepřichází v úvahu. Můžu zásuvku vyhodit a zapojit místo ní 4 děrovou - 3 x fáze, 1 x nulák - nebo - 3 x fáze 1 x zem? Nebo to nelze?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: mowla*
Datum: 02.04.13 18:35

Úplně ideální by bylo vyměnit zástrčku (a kabel) ke svářečce za " pětikolíkovou" (a pětižilový).

doplněno 02.04.13 18:54:

Technomane - je to za proudovým chráničem, takže "paralelně připojit zásuvku na stejný jmenovitý proud ale čtyřpólovou" by NEŠLO... Teda - šlo, ale pak by na "zemnící dírce" musel být nulák - a to je ´prasárna´!

Ohodnoceno: 0x

Datum: 02.04.13 18:37

Svářečká je pravděpodobně zapojena v TN-C - 3 fáze + 1 PEN vodič (zemnící a nulovací vodič v jednom).

Ohodnoceno: 0x

Od: technoman*
Datum: 02.04.13 18:41

Jaký je to typ svářečky? Možná, že by to šlo přepojit na pětikolíkovou.

doplněno 02.04.13 18:41:

Výrobce?

doplněno 02.04.13 18:49:

Zásuvku určitě neměnit, šlo by k ní spíš paralelně připojit zásuvku na stejný jmenovitý proud ale čtyřpólovou, ale pozor - ve čtyřpólové zásuvce je na "zemnící dírce " pouze a jenom vodič OCHRANNÝ, tedy "PE"!

Pětipólová má vodiče střední "N" (pracovní nula) a ochranný "PE" vedeny samostatně!

Ohodnoceno: 0x

Datum: 02.04.13 18:59
avatar

Napište nám typ svářečky a jestli je přívodní šnůra ke svářečce a vidlice originál nebo bastl.

Z těchto údajů jsme schopni vyhledat,jestli svářečka potřebuje střední vodič. Potom lze teprve dále diskutovat.

Ohodnoceno: 0x

Datum: 02.04.13 19:08

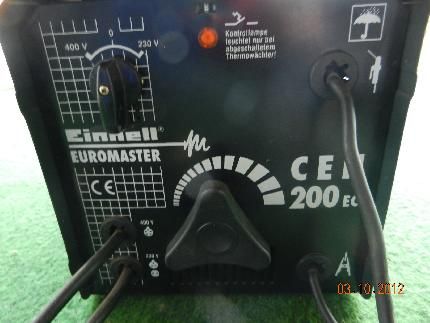

Svářečka je EINHELL EURO MASTER CEN 200. Je to originál 220V i 380V.

Od: technoman*
Datum: 02.04.13 19:09

mowla: Pán nenapsal co je to za typ/výrobce svářečky, třeba ani střední vodič nepotřebuje, (nebo taky jo). Chce to rozebrat a zjistit...*nevi*

Píšu že tam ve čtyřpól. zás. je vždy pouze PE! A další zásuvka se může hodit při připojení jiných zařízení které "N" nepotřebují (3f motor aj.), třeba vypůjčených.

Ale třeba moje RTB3 má originál 4pólovou vidlici a na ochr. kontaktu je v ní "N"

doplněno 02.04.13 19:17:

Jeelikož je i na 230 V potřebuje střední vodič, tj. pětikolík. otázka zda potřebuje i ochranný vodič, na štítku nevidím znak dvojité izolace

Ohodnoceno: 0x

Datum: 02.04.13 19:22
avatar

Určitě je vidlice originál? Zkuste ji rozdělat a podívat se kolik tam vede drátů.

Zde je vidlice 5x

Ohodnoceno: 0x

Datum: 02.04.13 19:43

Jestli je vidlice originál nevím, koupil jsem svářečku teď na Aukru. Po rozdělání vidlice mě čekalo zděšení. Do svářečky jdou dvě fáze a zem... něco je asi špatně... nebo ne?

Od: technoman*
Datum: 02.04.13 19:31

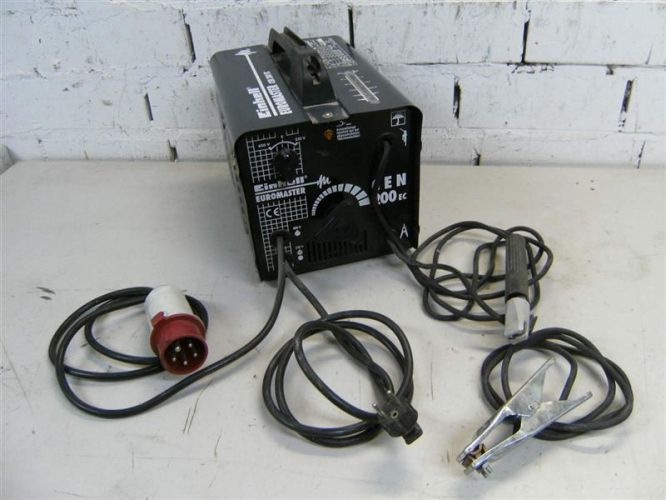

Tady je na obrázku vidět vidlice 5 pólová,

doplněno 02.04.13 19:32:

Vlevo od kolečka na nastavování sv. proudu

doplněno 02.04.13 19:37:

V tom pětikolíku by tam měly být jen dva fázové vodiče, na 400V, popř. ještě ochr. vodič, na 230V se to tahá klasicky flexošňůrou

doplněno 02.04.13 19:51:

Paralelní znamená vedle sebe, souběžné, propojit stejné póly. ( shodné fáze L1 a L1, L2 a L2 nebo L3 a L3 nebo u stejnosměrného proudu + a +, - a -

1,5 V monočlánky když propojíte paralelně, napětí je pořád 1,5 V, když je zapojíte do série, (za sebou + jedné na - druhé, jako když strkáte články do baterky) tak se vám celkové napětí sčítá = 3V

doplněno 02.04.13 19:55:

Nemusí to být špatně, zřejmě to bud ochranný vodič, jestli máte multimetr nebo baterii a žárovku proměřte/prosviťte jestli je ta " zem" spojena s kostrou svářečky

doplněno 02.04.13 20:12:

Ještě zkuste zda je propojena kostra svářečky i s ochrannou "dírkou" flexošňůry 230 V, prostě jestli jsou obě země vzájemně propojené a to i s kostrou svářečky! Pokud ano, zřejmě je to správně a potom teda zem u kabelu 400V připojte na svorku PE (nebo se značkou "uzemnění) v pětikolíkové vidlici.

doplněno 02.04.13 21:20:

Ano, zem z kabelu připojit na kolík vidlice se značkou uzemnění nebo PE, ty dvě fáze můžete zapojit libovolně (pozor nespleťte se a nezapojte jednu z nich na kolík "N" jinak to bude jen prskat a ne vařit:D)

Ohodnoceno: 2x

Datum: 02.04.13 20:01

ANO zem je spojena s kostrou svářečky.

Datum: 02.04.13 20:31

ANO, obě země jsou spolu propojeny a jsou propojeny i s kostrou svářečky. Takže tedy zapojit zem z kabelu na svorku PE v pětikolíkové vidlici. A co ty dvě fáze? Zapojit je dle zapojení v této 4kolíkové vidlici?

Datum: 02.04.13 21:23

Díky moc. Zítra to zkusím... až nebude nikdo doma, kdyby to náhodou vyhodilo ten chránič... Ať to nemusím vysvětlovat manželce... ženy pro tohle moc pochopení nemají

Od: ok®
Datum: 02.04.13 19:41

prosím vás co znamená /paralelní zapojení/

prosím vysvětlit "polopatě"

Ohodnoceno: 0x
