Jaké sklíčidlo na stolní vrtačku

Od: Datum: 24.03.13 17:17 odpovědí: 9 změna: 31.03.13 19:55
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: ladaadal*
Datum: 24.03.13 17:24

To sklíčidlo si budeš muset vybrat podle kuželu. Ten řetízek není vidět celý, ale typoval bych to na zavěšení klínu nebo kličky, aby se to neztratilo.

Ohodnoceno: 0x

Datum: 24.03.13 17:24
avatar

Na tom řetízku mi v dílně visí klička na sklíčidlo ;)

Ohodnoceno: 0x

Datum: 24.03.13 17:32

ok klicku k tomu nemam to bude ono super, a ten kuzel mam nejak zmerit nebo jak to zjistim

Od: ladaadal*
Datum: 24.03.13 17:51

Změřit se dá, ale nejlepší, když si vezmeš sklíčidlo a poradíš se přímo v obchodě. Pokud tam nebude úplnej trouba, tak ti poradí.

doplněno 24.03.13 17:53:

Možná půjde o hodně starý typ, na který už nic neseženeš. Pak bych doporučoval vyndat rotor i s hřídelí a na soustruhu udělat metrický závit pro novější hlavičku. V případě potřeby navařit, aby mohl být větší. Dělal jsem to u jedně vrtačky a je to pak mnohem jednodušší.

doplněno 24.03.13 18:41:

Na tu elektriku spíš založ nové téma, s tou ti neporadím, to bude chtít elektrikáře. Podle mě to přehozením nezměníš na 230V - stejně tam potřebuješ tři fáze, ale vydrž, třeba někdo poradí.

Ohodnoceno: 0x

Datum: 24.03.13 18:24

ok tak to tak udělám a ještě se zeptám nebudu zakládat nové téma, ale protoze vrtacka byla na 400 V s touto koncovkou

http://v4s1m4.sweb.cz/vrtacka/100_4215.jpg

chtěl bych ju předělat na 230 V

http://v4s1m4.sweb.cz/vrtacka/100_4213.jpg

http://v4s1m4.sweb.cz/vrtacka/100_4214.jpg

čili zapojím do trojuhelniku, musim dat rozbehovy kondenzator?

ještě budu muset asi předělat vypínač protože vyskakuje z té osyčky

http://v4s1m4.sweb.cz/vrtacka/100_4216.jpg

doplněno 24.03.13 18:55:

k tomu motoru je to AEG 0,25kW, 220/380 (1,2/0,7 A?) trojuhelnik/hvězda, 2800ot/min, 50Hz, takže by to mělo jít... s kondíkem?

Od: jdukolem
Datum: 24.03.13 21:50

Ve vrtací hlavičce je zkrácený Morse kužel,značeno třeba B16 (větší průměr),výkon motoru je tristní,pokud ho zapojíš na 220V,tak jeho výkon poklesne na 60-70 % původního,ani bych moc nevěřil izolačnímu odporu.

Ohodnoceno: 0x

Od: kolemjdouci1
Datum: 28.03.13 21:09

Podle fotek je to tří fazový motor a na naší soustavu jde zapojit jen jedním způsobem. A to tak jak ho máš zapojen. Tedy do hvězdy.

Pokud ho zapojíš do trojůhelníku, tak ho spálíš. A pořád potřebuje všechny tři fáze, bez nich se ti nebude točit.

Motory se někdy přepínají hvězda/trojúhelník, ale musí na nich být napsáno 660V/380V. Na hvězdu se roztáčí s asi 1/3 výkonu a pak se přepne na trojúhelník s plným výkonem.

Předělat na 230V jedna fáze by asi bylo nejjednoduší pořídit jiný motor.

Ohodnoceno: 0x

Od: technoman*
Datum: 31.03.13 19:10

Tak mě napadá, máte vůbec kostru (motor) vrtačky spojený s ochranným žluto-zeleným vodičem přívodního kabelu?

Na 230 V se to zapojí následovně: Tu dlouhou vodorovnou propojku Y-Z-X na svorkovnici motoru odmontujete, a svorky propojíte SVISLE, tj. budete tam mít vedle sebe tři svislé spojky: U-Y, Z-V, X-W. Na dvě svorky U-V, nebo V-W, neboU-W připojíte fázový a střední (nulový) vodič, a na zbývající svorku připojíte jeden vývod rozběhového kondenzátoru. Druhý vývod kondenzátoru připojíte na jednu ze svorek, ke které máte připojený přívod fáze nebo středního (nulového) vodiče - je to jedno. V případě že se motor bude točit obráceně, vodič přepojíte na druhou svorku (z fáze na nulu nebo obráceně). Kondenzátor musí být určený pro trvalé připojení, z metalizovaného papíru, nesmí být elektrolytický! Jeho velikost se musí určit podle výkonu motoru!

doplněno 31.03.13 19:17:

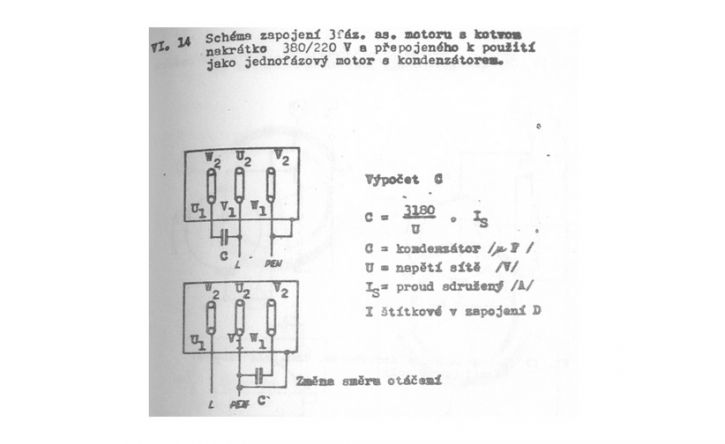

Pozor, ten obrázek je ještě podle staré normy! Všimnul jsem si toho až teď...

V tom obrázku je vodič PEN,(nulák -zelenožlutý) spojen jak s vinutím, tak s kostrou. Jelikož připojujete vrtačku kabelem do zásuvky, musíte použít třížilovou šňůru (fázový a střední vodič přopojit přes vypínač na svorky vinutí motoru, zelenožlutý ochranný přímo na kostru motoru ( proměřit!)

doplněno 31.03.13 19:27:

Takže podle toho vzorečku by potřebná kapacita měla být kolem 17,345 mikrofaradů, normalizováno je 16, zkuste a uvidíte, jestli se motor nebude příliš dusit. Ale na druhou stranu nesmí být moc velká, mohlo by se přehřívat vinutí zvýšeným proudem...Chce to pak změřit.

Každopádně počítejte s nižsím výkonem a momentem oproti trojfázovému připojení...

Ohodnoceno: 0x

Od: technoman*
Datum: 31.03.13 19:55

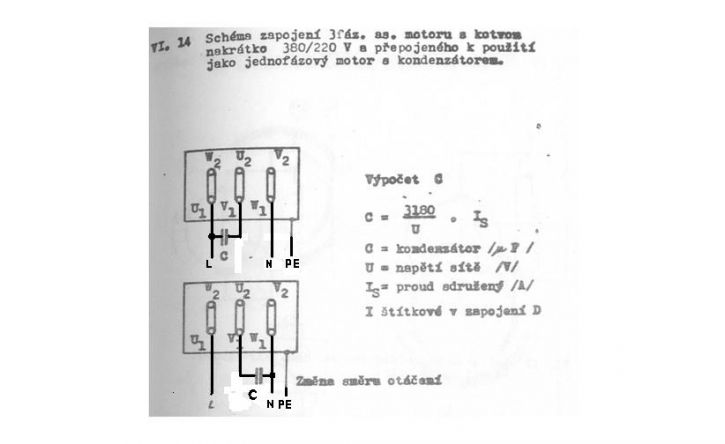

Tady je to opravené a zjednodušené

Ohodnoceno: 0x
