Anténa, přerušené drátky

Od: Datum: 28.09.12 20:47 odpovědí: 21 změna: 01.10.12 19:55

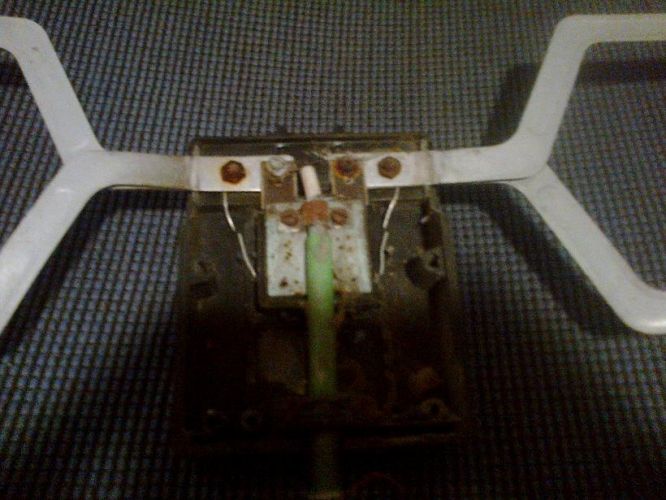

Ahoj, prosím Vás o radu či názor. Právě jsem si koupil starší anténu k tv. Když jsem ji rozebral, zjistil jsem, že jsou tam tyhlety dva přerušené drátky, tak se chci zeptat jestli to tak má být, nebo to předchozí majitel z nějakého důvodu přestřihl, co myslíte? Díky moc za radu



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: buss®
Datum: 28.09.12 20:52


Není vidět kam to vede, ale důůůležité přece je, aby na prvky byl napojen koax! Není to zřejmě originální.

doplněno 28.09.12 23:06:

Amatérské provedení, nebýt to zeměné, tak je to přizpůsobení.


Datum: 28.09.12 21:06


A hraje to? :)


Datum: 28.09.12 21:16

avatar

Nevím, z jakého důvodu jsou přerušené (blesk?, frekvence?), ale je to originál. Už jsem se s tím setkal.


Datum: 28.09.12 21:19

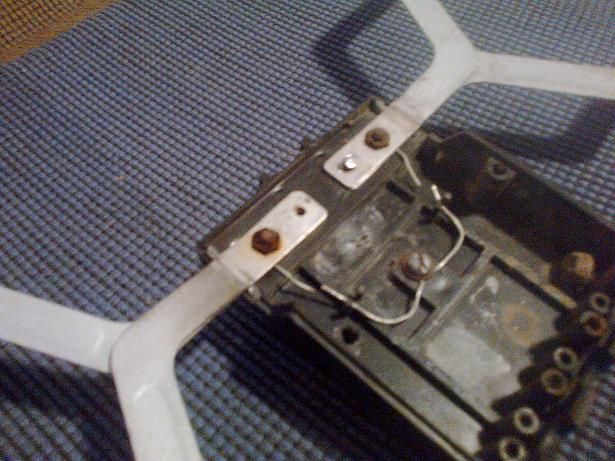

já nevim jestli to hraje:) ještě jsem jí nesložil, jen když jsem prohlížel co mi to přišlo za zázrak, tak jsem zjistil tenhle ,,problém´´ no:) po dalším rozebrání to vypadá takhle: Podle mě je to vedení k těm dalším prvkům, ale nechápu proč to bylo přerušené. Takže asi dát nový drátek, co myslíte?

Datum: 28.09.12 21:19


.

Datum: 28.09.12 21:25


Podle poslední fotky je dobře že drátek je přerušený. Kdyby přerušen nebyl tak by to šlo jakoby do zkratu. Takhle by to hrát mohlo. Ale zajímavé co tím původní majitel chtěl řící..?..

doplněno 28.09.12 21:25:

teda podle předposlední fotky..


Datum: 28.09.12 21:31

avatar

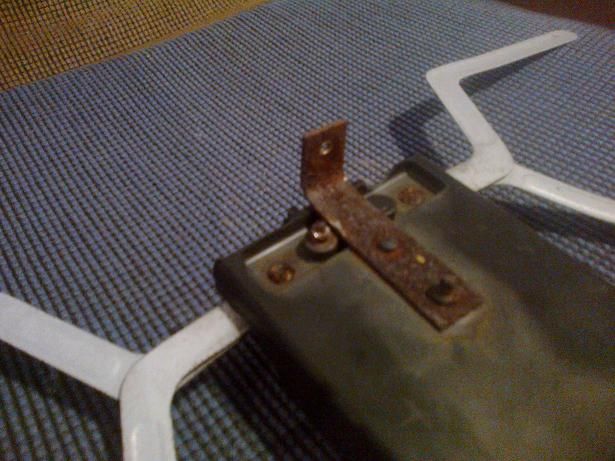

řekl bych, že ladin má pravdu... podle mne je to jiskřiště proti přepětí, drátky vedou na šroubek, který je na druhé straně spojený s držákem a přes něj zřejmě na nějaký uzemněný stožár...

spojit ty drátky nedoporučuji, zkratovaly by se prvky antény...

Ohodnoceno: 2x

Datum: 28.09.12 22:21

avatar

Jo, je to jiskřiště.


Od: technoman*
Datum: 28.09.12 22:29


Tak tohle "jiskřiště" by vydrželo tak 3 kV*sok*. Maj tam být vzduchové tlumivky.


Od: technoman*
Datum: 28.09.12 21:40


tuším že tam byly tlumivky pro uzemnění dipólu kvůli statické elektrice.

doplněno 28.09.12 21:43:

To je velká colorka, že?

doplněno 28.09.12 21:54:

A ty tlumivky by tam měly být originál. Někdo je holt vyštíp...


Datum: 28.09.12 22:25

avatar

Pokud vím, je to ochrana proti zásahu bleskem. Někde se používají VF tlumivky, někde tohle levnější provedení - jiskřiště

doplněno 28.09.12 22:26:

Tedy - je to správně, ale význam tam mají, jen pokud máš stožár s anténou uzemněný :)


Datum: 28.09.12 22:26


Takže co doporučujete? Znova to zapojit? Jakej tedy měl předchozí majitel důvod to přeštípnout...?

Datum: 28.09.12 22:28

avatar

ne, nezapojovat, je to jiskřiště, takhle to má být, je to ochrana proti přepětí. Kdybys to spojil, na anténu nic nechytneš.


Od: technoman*
Datum: 28.09.12 22:33


Naviňte 25 závitů CuL drátem průměru 0,5 mm na tyčku průměru 4mm, tyčku vytáhnout . Potřebujete dva kusy. Našroubujte místo těch drátků.

doplněno 28.09.12 22:34:

To není žádné jiskřiště!

doplněno 29.09.12 10:03:

hejkal: Laik nacpe štípačky i tam kde tomu nerozumí*bum*. Ten dipól má být uzemněn. U skládaného je to jednoduché, je to za upevňovací šroub, u tohoto otevřeného je to složitější, tak se používají uzemňovací tlumivky.

doplněno 29.09.12 20:30:

daniell: Ale prdlajz.

Pokud má anténu někde na střeše na stožáru, tak vlivem statické elektřiny by mu mohl umřít kanálový volič. Babičce takhle za bouřky umřel ant. zesilovač. Proto se dipól antény uzemňuje. Pokud je někde nízko na okně, tam to zas tolik nevadí.


Datum: 29.09.12 06:23

avatar
Blízko by mohli být i technoman a mikihans, jen jsem tak uvažoval:
Laik by do toho necpal štípačky, když tomu nerozumí...
A ten, kdo tomu rozumí, kdyby chtěl ty případné cívky vycvaknout, ucvakne ty dráty ne těsně u cívek, ale tak, že tam nezůstane skoro nic!
Fotka není nejlepší, těžko říci, jak široké jsou ty mezery, pokud by to bylo jiskřiště, je také možné, že tazatel ty dráty nechtíc posunul při manipulaci... Nebo i původní majitel.
V každém případě NESPOJOVAT, byl by zkrat!

Datum: 29.09.12 21:07

avatar

a máte pravdu to je ovšem poje chyba já to celé nepřečetl a pochopil jsem to takhle.


Datum: 28.09.12 22:34


Dobře, díky moc všem za pomoc a hlevně za váš čas, dobrou*placni*



Datum: 29.09.12 15:13


na těch drátkách jee zřetelně poznat, že jsou přeštípnuté, prostě je tam vidět ten střih

Datum: 29.09.12 15:42

avatar

Má to být přestřihnuté tak to výrobce udělal tak že tam dál drátek a v další fázi výroby ho přestřihnul je jedno jak to je dělané duležité je že to má být přestřihnuté určitě nespojovat :).


Datum: 01.10.12 19:14


Když už jsem tady vytáhl tuhle anténu, tak se vás chci zeptat jaký máte příjem na tuhle velkou colorku?

Datum: 01.10.12 19:55

avatar

Tento dipól by měl být připojen na dvojvodič(TV dvojlinku)300 ohmů.Pokud použiješ koaxiál,musí být připojen symetrizační prvek na 75 ohmů.Domnívám se,že zbytky drátků mohly nahrazovat symetrizaci.Jinak se dá za pár korun symetrizátor koupit,i když se dá nahradit smyčkou.

JABRAKA

Ohodnoceno: 1x
