Zapojeni stojanove vrtacky

Od: Datum: 02.09.12 21:30 odpovědí: 3 změna: 02.09.12 21:50

Zdravím máme stojanovou vrtacku V23-A a potrebuji poradit se zapojení svetla na 220V E14, jde o to že prřívod je třífaze+ zem

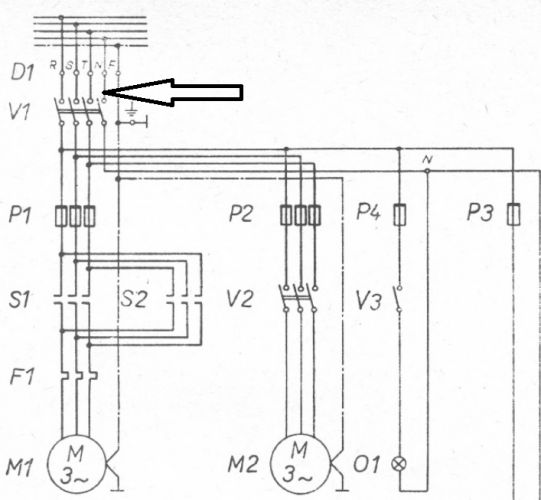

motor je na 380V . na obrazku je přívod tři faze+O+zem .Pokud jsem el. rozdelal tak je mi divný proč vodič od patice žarovky je přiveden na ukostřeni celeho stroje .(Je pravda že žárovka byla spalená a pojiska REMOS, byla vyndaná) žarovka je součásti stroje. Obr. jsem si nasel jen na ukazku..



avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 02.09.12 21:37

avatar

Schémátko neodpovídá Vašemu zapojení. Pokud máte 3 fáze plus společný vodič PEN, je možné objímku žárovky přímo ukostřit a fázi přivést (přes vypínač) na spodní čudlík od žárovky. Dříve běžná praxe, ovšem dnešním předpisům to nevyhovuje...

Ohodnoceno: 2x

Od: sinner
Datum: 02.09.12 21:44


Dekuji , prave mě zarazilo to připojeno na kostru PEN , ten obrazek jsem psal že je jen ..ilustrativní... ,díky

Datum: 02.09.12 21:50

avatar

Podle popisu je zapojení žárovky v pořádku a odpovídá dřívějším zvyklostem a předpisům.

Pokud by jste náhodou měl vrtačku zapojenou v okruhu s proudovým chráničem, bude Vám chránič vypadávat.
