Jak zapojit ampérmetr ve střídavém obvodu?

Od: Datum: 17.07.12 18:06 odpovědí: 11 změna: 18.07.12 09:19

Jak zapojit ampérmetr ve střídavém obvodu¨?.Mám trafo 230/12V a chci měřit odběr na sek. koupil jsem si amp. a diodu akorát mi nedošlo,že si usměrním výstup.

Děkuji za rady

doplněno 17.07.12 18:09:

http://www.gme.cz/ampermetry/…mpermetr-hd-063-10a-p723-052/


avatar
Upozornění
Tato otázka je 4 roky bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: mowla*
Datum: 17.07.12 18:21


Musíš zapojit i nějakou zátěž (spotřebič, do serie) - zapojením pouze ampérmetru bys sekundár prakticky zkratoval...


Datum: 17.07.12 18:24

avatar

Klasické zapojení s rezistorem (bočník) a usměrňovací diodou má jednu velkou nevýhodu, a to je, že bočník musí "nakrmit" nejprve tu usmerňovací diodu a pak teprve začne měřák něco ukazovat. Výsledkem toho je nelineární stupnice měřidla - používaly se proto usměrňovače kuproxové (nebo jiné), které neměly úbytek napětí tak velký.

Dal by se použít (pro jeden rozsah) měřící transformátorek (malý úbytek napětí, prakticky lineární stupnice), na jeho konstrukci ale záleží výsledná přesnost měření.

Dále v obvodu se napětí usměrňovat nebude? Proud by se dal měřit jednodušeji tam.


Od: dmlha*
Datum: 17.07.12 19:12


přesnost měření nemusí být velká spíše orientační.Mám trafa 12 a 24v v krabici u každého výstup st. i stř. stejnosměný mám měřený u střídavého jsem narazil na problém,že jsem nesehnal střídavý amp. a nevím jak to nejjednodušeji vyřešit

Datum: 17.07.12 18:35

avatar

Existují i střídavé ampérmetry. Ty se zapojují do série bez jakýchkoliv dalších úprav.

Ohodnoceno: 1x

Od: dmlha*
Datum: 17.07.12 19:08


pošlete prosím odkaz velikost max 45x45 nenašel jsem

Datum: 17.07.12 19:29

avatar

Mám měřidlo"PU 500" má řadu rozsahů,tedy i stejnosměrný a střídavý.Mohu tedy bez problémů změřit proud v patřičné podobě.Měřidlo je nutné zapojit seriově do obvodu podle napětí.

Podobně se měří i jinými přístroji.

JABRAKA


Od: lll
Datum: 17.07.12 19:45


Použít metodu nepřímého měření. Spočítat odpor do jedné výstupní větve, a měřit na něm napětí s pomocí integračního členu - kondenzátor a odpor. Nevýhodou je, že při použití tohoto zapojení je nutno zkalibrovat měřidlo. A má to některé další úskalí.


Od: dmlha*
Datum: 17.07.12 20:41

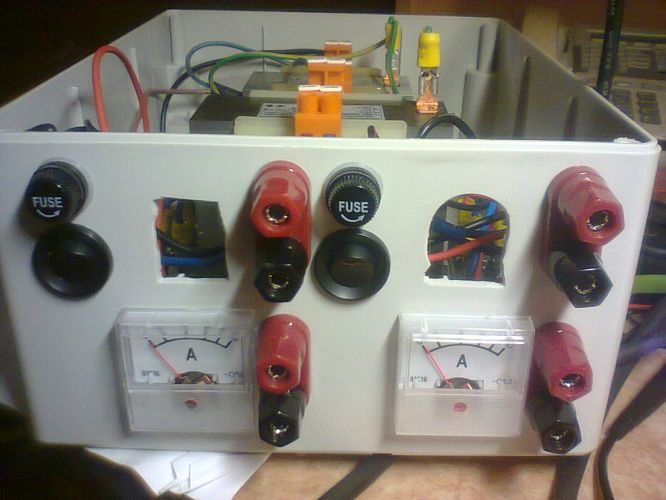

Takhle to vypadá.

doplněno 17.07.12 20:43:

Nahoře jsou díry pro ty stejné ampérmetry

Datum: 17.07.12 23:14

avatar

Takový pěkný ( http://www.ezk.cz/merici_pristroje_panelova_meridla.htm) 5A tam mají a do krabičky se nevejde! Elektromagnetický systém se tolik zmenšit nedá...

Jak přeškolit malý magnetoelektrický systém na střídavý proud popisuje rádce zde ( http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=50312&print=topic&start=0ce697e03d0de53940358580e39e21644) - 14.3.2012

Ze tří způsobů je technicky nejlepší ten poslední s převodním transformátorem, jen doplním, že jádro transformátoru, protože přenášený výkon jsou jen mikrowatty, stačí i toho nejmenšího průřezu, jaký se vyrábí, podstatné je, aby se vešla obě vinutí.


Datum: 18.07.12 05:54


Možná by se vám tam vešly přístroje MuP 40 z Metry Blansko (katalog s rozměrovými náčrtky) . Jde o magnetoelektrický měřák s usměrňovačem a rozměrem panelu 40x40mm.

doplněno 20.07.12 00:38:

S tou cenou asi bude problém, střídavé měřáky v porovnání se stejnosměrnými téhle velikosti jsou docela drahé. Ale kdybyste nějaké za 150,- našel, dejte vědět.

Ohodnoceno: 2x

Od: dmlha*
Datum: 18.07.12 09:19


Byl jsem nadšený do té doby než jsem našel cenu ta je asi 1200kč/ks,ale už jsem našel co hledám :).Ještě najít konkurenta s cenou kolem 150 kč a je to .:D
