Jak zapojit zásuvku světlo

Od: Datum: 25.05.12 13:06 odpovědí: 6 změna: 25.05.12 16:42

Dobrý den,

můžete mi, prosím někdo poradit jak zapojit k původní zásuvce i vypínač na světelné zrcadlo.

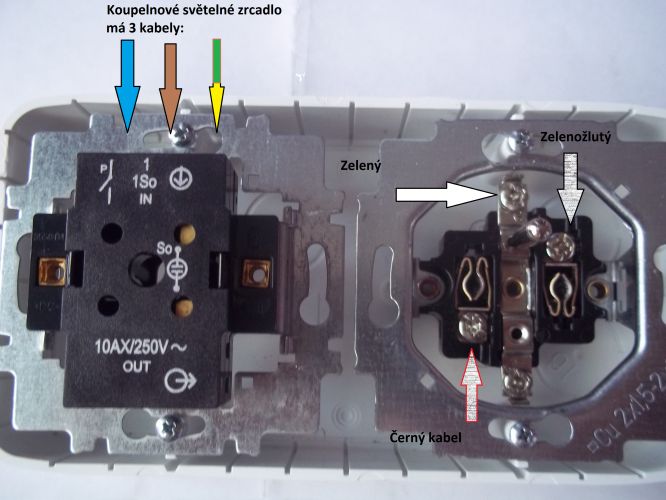

Na fotce vidíte původní zásuvku. Novou zásuvku zapojím stejně a k tomu potřebuji vědět jak převézt fázi do vypínače a jak zapojit

světlo do vypínače a také co se všemi kabely ze světla?

Děkuji za radu.

doplněno 25.05.12 13:10:

Foto



avatar
Upozornění
Tato otázka je 5 let bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 25.05.12 13:09

avatar

Na fotce nevidím nic :)


Od: buss®
Datum: 25.05.12 13:55


Zelenožlutá (G/Y) je vždy! ochranný vodič. ČSN EN 60446. Vemte fázi a ten na vypínač. U světla bude hnědý fáze a modrý nulák.


Od: mowla*
Datum: 25.05.12 14:08


Ad vypinač (foto): - zprava - žlutozelený je ochranný vodič (zemění), hnědý fáze (živý, přívod), modrý výstup z vypinače ke světlu

Ad zásuvka (foto): těžkoříctm jak máte provedeno stávající zapojení, ale žlutozelený na pravou ´dirku´ zásuvky je chyba, měl by být na kolík, černý je správně, zelený (nejspíše nulák) by měl být namísto zelenožlutého - ale samozřejmě může být vše jinak, podle toho, kam jsou připojeny druhé konce drátů

Takže ke světlu protáhněte ten modrý z vypinače a z krabice zelenožlutý ochranný na kostru zrcadla a (asi) zelený na ´nulu´ světla. . .


Datum: 25.05.12 14:36

avatar

Dobrý den,jelikož nejste elektrikář,tak vám napíši odborně jak by to mělo být. Laicky vám to psát nebudu,jelikož by jste to mohl špatně pochopit a zapojit to úplně jinak a nerad bych vás měl na svědomí.

Hlavní věcí je vadaska,aby jste si mohl přeměřit který z vodičů je fázový vodič,střední vodič a ochranný vodič.

Když toto všechno víme,zapojíme novou zásuvku na původní dráty. Dráty od kabelu která vede ze skřínky propojíme smyčkováním se zásuvkou. Fázový vodič bude pochopitelně přerušen ve vypínači.

Další komentář není potřeba. Pokud i po tomto komentu nevíte jak na to,tak si zavolejte elektrikáře.

btw: neberte to ve zlém

Ohodnoceno: 1x

Od: capidlo*
Datum: 25.05.12 16:30


Díky za rady.

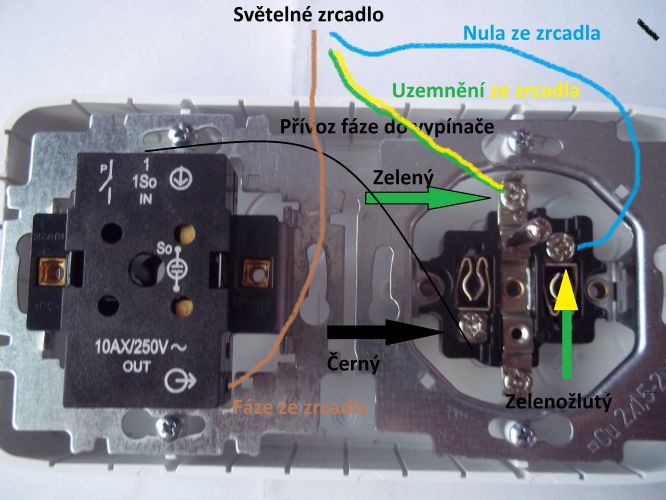

Šlo by to zapojit takto?

Od: mowla*
Datum: 25.05.12 16:42
