Dobrý den všem šikovným,

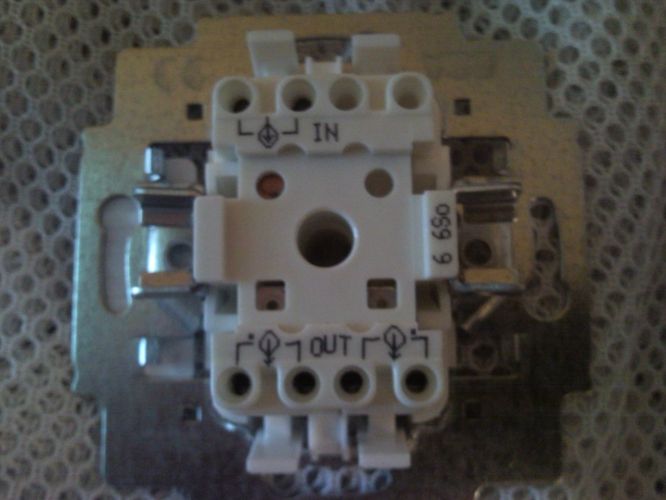

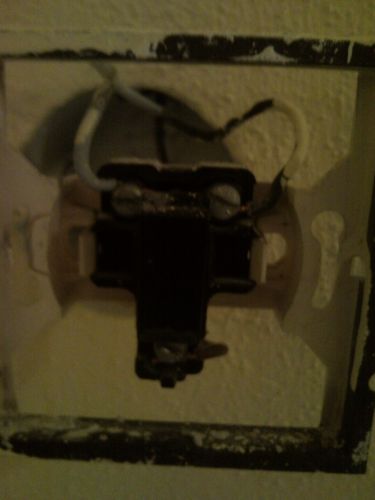

na tohle jsem antitalent, tak mi prosím dovolte tento dotaz. Na obrazku je stary vypinac, ktery jediny v byte mi zbyl po vymene elektroinstalace. Kabely do nej jdou nahore vlevo - sedy nebo svetle modry, vpravo cerny a dole jediny hnedy. Na druhem obrazku je novy vypinac zezadu, a prosim o radu kam ktery kabel prepichnout, Dekuji predem za odpoved. Hezky den preju. J.
2x
no, obvykle to je tak, že do obyčejného vypínače přichází fáze a vypínač jí vlastně přerušuje. Na novém je In a Out to je myslím jasné. Fáze do zdířky in a kábel k žárovce do zdířky Out. Máte doma zkoušečku proudu 230W? a není ten původní vypínač tzv.schodišťový?potom byste musel zakoupit nový vypínač schodišťový také. Nejdřív zjistětě co je ve vypínači fáze a pak se nějak úloha rozplete. Obvykle černý bývá fáze a hnědý může být také. Skoro to vypadá,že tam máte opravdu ten schodišťák.
to bohuzel nemam. vcera elektrikar u me byl a bohuzel ted neni dostupny. mel jsem ten novy vypinas jen pro dva draty, tak mi rekl at koupim pro tri, vice toho nepoznam. Snad uz jiny nebude treba.
Stary vypinac netusim jakeho je typu,jediny kdyz jsem ho ted osvitil, tak vidim, ze u hnedeho kabelu dole je obrezek ( kolecko, sipka do nej vede ze spoda, konci ve stredu ). jako u toho INnoveho..
a mohu pozadat jen pro rec myho kmene, podle toho novyho, barvy kam kterou?mam z toho respekt celkem no )
bohužel, tazatel nedal jednu zásadní informaci, podle které se dá jednoduše určit, jaký vypinač nebo přepínač tam patří...
takže, pokud ten starý vypínač má v obývačce, kde má třeba lustr na dva okruhy, nebo v kuchyni, kde má jedno světlo nahoře a jedno pod linkou, je jasné, že vypínač musí být dvojitý, populárně nebo běžně nazývaný "lustrák" - pod takovým názvem ho pozná každý kvalifikovaný prodavač i elektrikář...
pokud ten vzpomínaný vypínač na fotce sloužil na zapínání osvětlení ze dvou míst, teda třeba na schodišti nebo v delší chodbě, potom potřebuje koupit přepínač běžně zvaný "schodišťový" - pod takovým názvem ho pozná každý kvalifikovaný prodavač i elektrikář...
co se týká zapojení, u lustráku by ten černý měl přijít jako přívod, zbylé dva jsou vývody na jednotlivé obvody lustru...
pokud je to schodišťák, potom ten černý by měl přijít na přívod (teda In) a druhé dva jako krajní na zbylé svorky.. je jedno, který na kterou...
OVŠEM to vše za předpokladu, že instalaci dělal odborník nebo znalý kutil, a instalace splňuje požadavky normy... a proto upozorňuji laika, který se ptá na zapojení, že elektrika je nebezpečná a na zapojení by měl zavolat odborníka!
doplněno 18.09.11 06:03: hanba mne fackuje, omlouvám se za moji nepozornost! správně jsem měl napsat:co se týká zapojení, u lustráku by ten hnědý měl přijít jako přívod, zbylé dva jsou vývody na jednotlivé obvody lustru...
pokud je to schodišťák, potom ten hnědý by měl přijít na přívod (teda In) a druhé dva jako krajní na zbylé svorky.. je jedno, který na kterou...
proto upozorňuji na to, že elektrika je nebezpečná... stačí se trochu nesoustředit, jako se stalo mně a problém je na světě...
teď už barva vodičů je shodná se zapojením, které správně popsal kemo®
je to jeden ze dvou vypinacu pro chdobove svetlo. diky za komentare, kdyybych uz nepsal , neco bylo spatne. Rozvody mi delali kovani elektrikari, tem snad mohu verit.. uvidime jak to dopadne.) je to jen jeden vypinac, a jak mi pomota hlavu :D dekujuu
uplne stejne, to vidim jen na stejny vypinac )
tady jen jeste jednou prosim, pdle toho noveho, ktera diira ,ktery kabel, ja to v tom stejne nevidim .)
- jako treba rozdil v zapojeni pro komentar vyse :
co se týká zapojení, u lustráku by ten černý měl přijít jako přívod, zbylé dva jsou vývody na jednotlivé obvody lustru...
pokud je to schodišťák, potom ten černý by měl přijít na přívod (teda In) a druhé dva jako krajní na zbylé svorky.. je jedno, který na kterou...
je to slozity, ale vazne mi ted nejvice pomuze to, jaky drat by jste do ktere konkretni diry ( novejsi foto samo) dali..dekuji vsem za trpelivost, a ted uz se do toho vrhnu .)
Nevím co tady řešíte. Podle starého i nového vypínače se jedná o "střídavý přepínač"tedy č.6.
Jestli vám starý vypínač funguje tak jak má,tak pouze zkopírujte jeho zapojení. Tzn. Přívodní fázpvý vodič je hnědý a ten příje na svorku "IN" tedy vstup. Ostatní 2 dráty tedy černý a modrý se zapojí libovolně na zbylé 2 svorky s označením "OUT"
BTW: nevím co to dělalo za prase,jelikož vůbec nedodržuje barevné značení vodičů.
je to prave jedine misto, kde se nenavedli nove barvy, ale jen se nechalo tohle, prasataa skutecne nebyli soucasni elektrikari,ale prase pred tim. CElkove byt delali prasata, ale to zaclo cele v 50tych letech na pribramsku, a kdyz ten byt vidim. nevim co v nem delam :DD iky vsem
0x
Podle mně se jedná o vypínač č 6 takzvaný schodišťák Na krabičku bych přisádroval disranční rámeček a nový vypínač osadil. Na obrázku je napájení dole , a v levo a v pravo jsou větve před odpojením si je označte po přehození to pak běhá jen z jedné strany.
doplněno 18.09.11 02:12:V panelácích se moc na barevné označení při montážích za socilalizmu moc nedbalo hlavně že to šlo. Jak se dělali revize ví jen bůh mnohokrát jsem našel i fázi na zeleném drátě.
0x
Je to sice pět minut po dvanácté, ale dovolím si ještě poznámku: Ten původní vypínač na prvním obrázku je na první pohled a bez jakýchkoliv pochybností "schodišťák". Všechny ostatní úvahy byly zbytečné.
Ale ne, přiznám se, že jsem nečetl všechno. Reagoval jsem na úvahy, že by mohlo jít o "lustrák" (tedy vypínač, ovládající dva okruhy v lustru). Ten vypadá zcela jinak,
