Návrh elektroinstalace

Dobrý den,

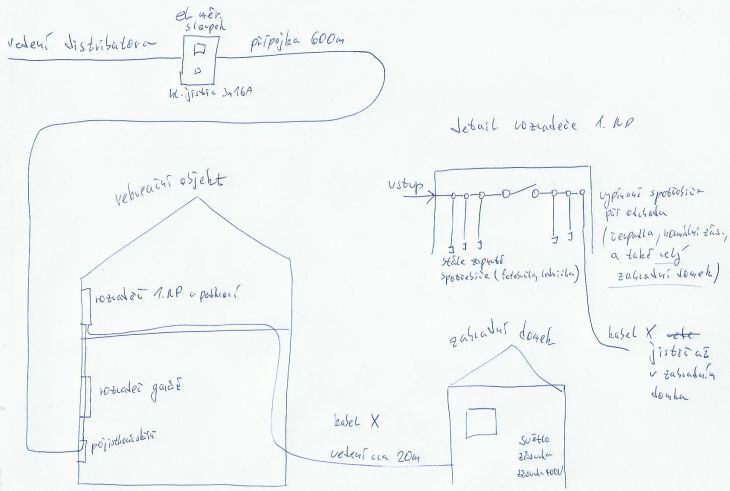

nedávno jsem v jiné otázce řešil problém, jaký použít kabel pro připojení zahradního domku. Můj dotaz byl dle mého názoru docela nepochopen a z toho důvodu si dovolím položit dotaz nový i s náčrtkem a doufám, že s lepším vysvětlením. Původní dotaz byl na adrese poradte.cz/....

O co mi jde. Hodlám si nechat udělat elektroinstalaci rekreačního objektu. V současné době mám zbudovánu pouze přípojku zakončenou pojistkovou skříní. V rámci instalaci si chci elektřinu zavést i do zahradního domku. V zahradním domku chci mít osvětlení, zás 230V a též zásuvku 400V. Chci to udělat tak, aby v tom zahradním domku jsem mohl mít maximální možnou hodnotu jističe té 400V zásuvky vzhledem k hlavnímu jističi. Dále potom chci při odchodu z rekreačního objektu vypnout určité okruhy v rozvaděči v 1.NP (běžné zásuvky v podkroví, čerpadlo na vodu a také celou tu instalaci v zahradním domku). V mém minulém dotazu se mi někteří snažili dát rady jako že za sebou nesmí být jističe stejné hodnoty, ale že musí postupně klesat (20A kus drátu 16 A kus drátu 10 A...) a že by mi tedy v zahradním domku moc rezervovaného výkonu nezbylo. Já si ale nemyslím, že je nutné, aby celému rozvodu v zahradním domku byl předřazen jeden jistič v rozvaděči v 1. NP a rozvaděči v 1.NP aby byl předřazen jeden jistič v rozvaděči v garáži. Do toho zahradního domku by nebyl problém natáhnout kabel rovnou z toho rozvaděče v garáži, ale jde mi o to, abych mohl vše najednou při odchodu vypnout u toho rozvaděče v 1. NP. Pokud tedy platí pravidlo, že když mám hlavní jistič 16 A nesmím mít již nikde v rozvodu zásuvku s jištěním těch 16 A, tak bych si představoval že to udělám tak, že půjdu kabelem do toho zahradního domku a tam budu jistit jističem 10 A a nebo, že tento jistič již umístím rovnou do rozvaděče v 1. NP a v zahradním domku by byla již pouze svorkovnice bez jističů.

/Prosím pěkně nestojím o rady jako doporučení navýšit hodnotu hl. jističe apod. Jde mi o to, abych v zahradním domku mohl mít co největší možný odběr proudu vzhledem k hodnotě hl. jističe, dále pak nestojím o rady natáhnou kablík k HDO, neboť to není možné./

Především se mi jedná o to, zda-li tak jak to zamýšlím udělat je to možné a hlavně nyní potřebuji vědět, jaký kábel do té země mám dát. Řekněme totiž, že v budoucnosti navýším hl. jistič na 25 A a potom bych v tom zahradním domku mohl mít zásuvku třeba i těch 25A nebo 20A. Není mi tedy jasné, zda-li je možné již v tom rozvaděči v 1. NP dát jistič pro světlo, zásuvku a zásuvku 400V a pak vést tři kabely, nebo zda-li je nutné jištění dávat až do toho zahradního domku - pak chápu, že stačí jeden kabel. Samozřejmě pro mě by bylo nejjednodušší hodit tam teď jeden kabel, ale nevím, jestli je vhodné v malém zahradním domku dělat kvůli tomu samostatný rozvaděč.

Předem děkuji za informace.
