Na jakém principu funguje pojistka OXYSTOP u průtokových ohřívačů na zemní plyn?

Je mi jasné,že když dojde ke zvýšení koncentrace CO ve vzduchu tak dojde ke zhasnutí zapalovacího plamínku a tím pádem i k uzavření přívodu plynu.

Na tišném obrázku v odkazu je zařízení OXYSTOP pod číslem 76. Vede trubkou k zapalovacímu plamínku.

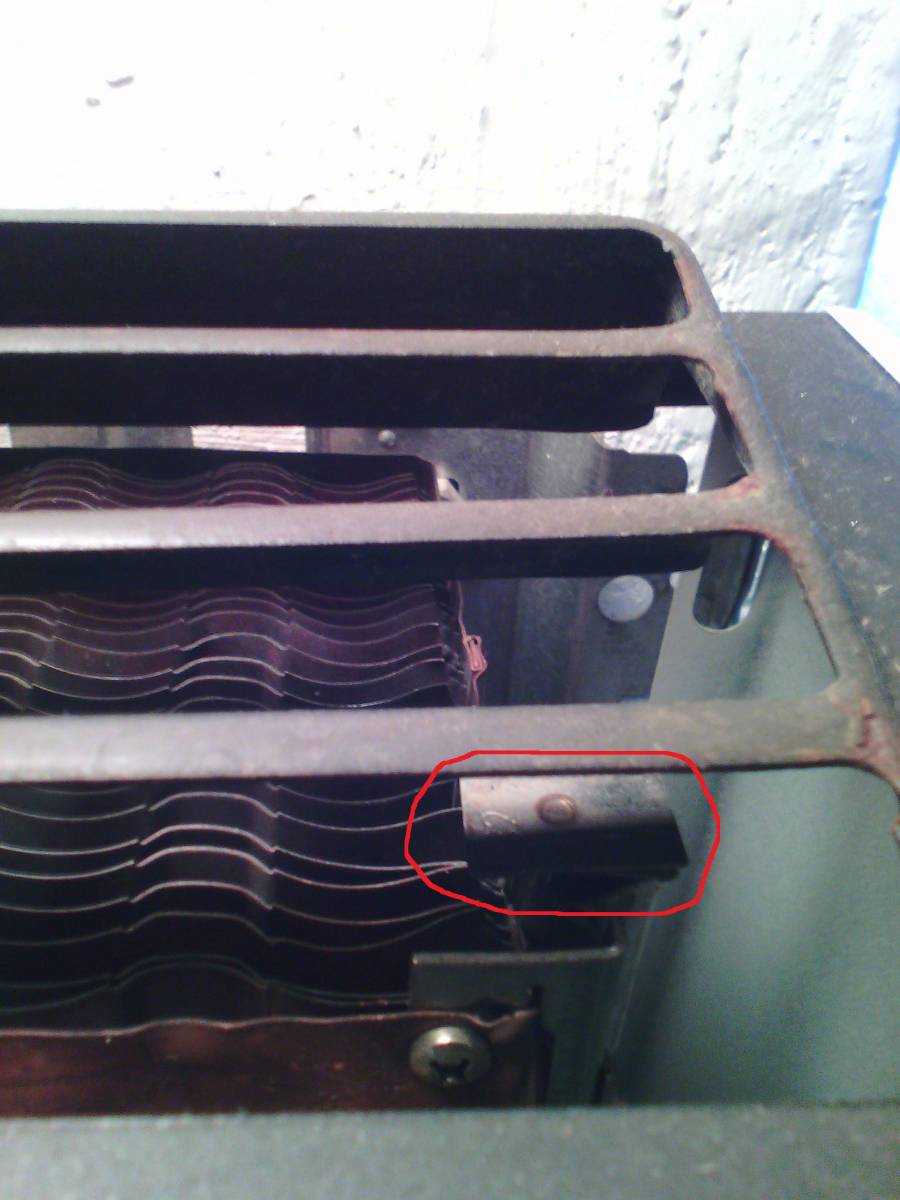

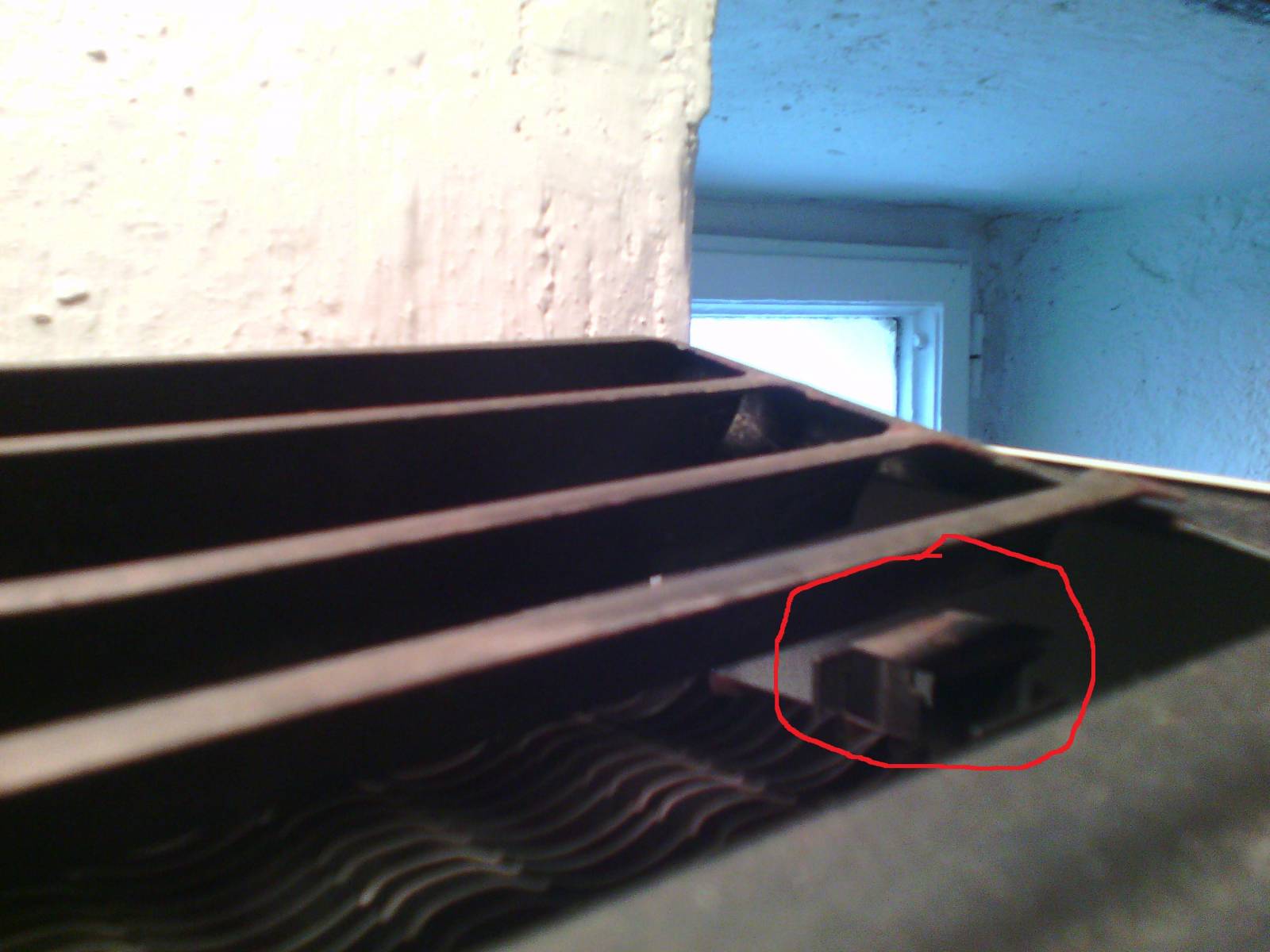

Na vyfoceném obrázku pod odkazem je toto zařízení v červeném kroužku. Není mi ale jasné proč je to ukončený bimetalovým páskem? Tento pásek nemá žádnou bezpečností funkci ale asi tam je z nějakého důvodu. Moje otázka zní z jakého?

http://www.dufakotle.cz/dufa/…-2p-23-oxystop-jetatherm.html



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 27.01.16 19:35
avatar

Nikdo neporadí? *plac*

Datum: 28.01.16 15:21
avatar

Našel jsem toto:
Dobry vecer, nazev a popis funkce je sice novatorsky, ale vypada to na klasicky termoclanek. Ten se pouziva u plynovych topidel mnoho desetileti. Funguje tak, ze pokud je dostatecne nahrivan plaminkem, tak proud, ktery na nem vznika drzi elektromagneticky ventil na privodu plynu. Pokud plaminek z nejakeho duvodu zhasne nebo ma malo vzduchu ( kysliku ) a neohriva clanek dostatecne, tak proud klesne, neudrzi magnet, ten odpadne a uzavre privod plynu. Funguje to bez baterek. Vladimir odsud http://list.hw.cz/pipermail/hw-list/2013-June/442272.html Takže pokud je tam termočlánek (nazval jste to něco - bimetal), tak by to mohlo takto být...ono když není dostatek kyslíku (proto OXYSTOP), plamen nehoří a neohřívá dostatečne toto čidlo, které je nahoře, - (nebo hoří jen nízkým plamenem) ...termočlánek nemá napětí a bezpečnostní uzávěr zafunguje...
