ahoj mám dotaz nemáte náhodou někdo montážní návod SMP-4PE
unitrailer.cz/...
dojela ke mě dodávka kde mu nejde zásuvka TZ jak má

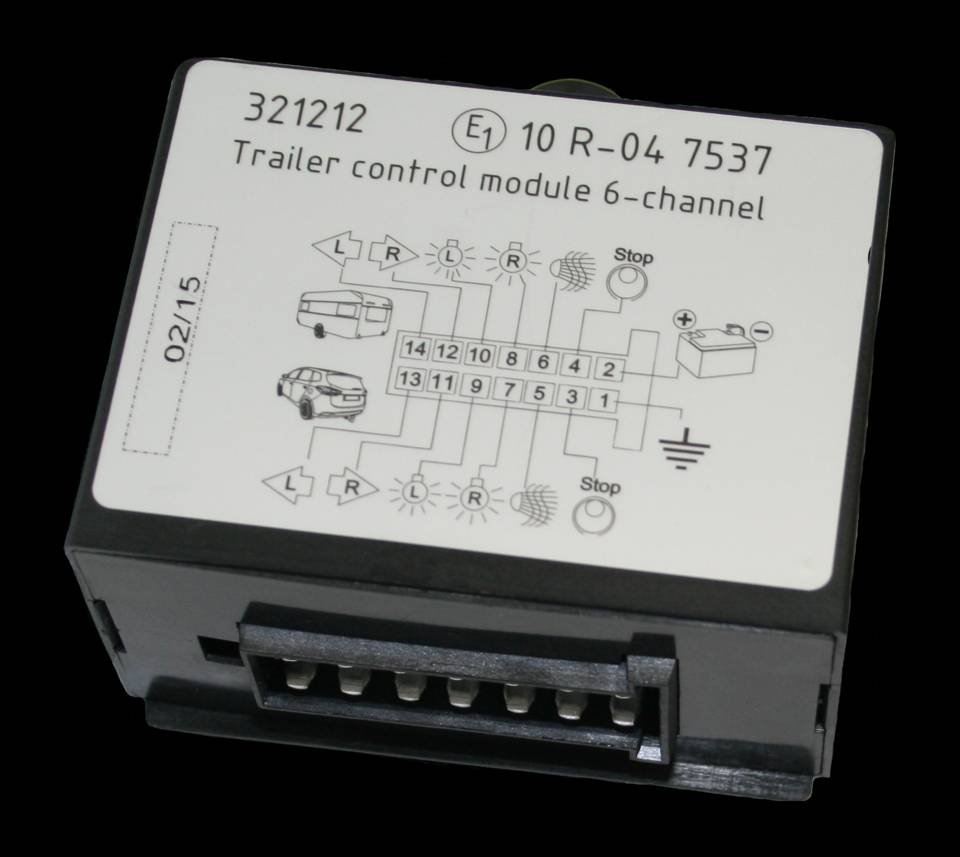

já tam našel tudle řj a náký vypinovaný dráty a rád bych to zkusil zprovoznit
děkuji za reakce
2x
Starší Erich Jaeger to měl se symboly. Ty to asi budeš mít standartním popisem svorek.
30 - plus od baterky
31 - kostry
15 - po klíčku
atd... dál to zančení netuším, ale asi by to šlo odvodit od toho, co už máš napojené. Blinkry jsou přes relátka a světla obrysovek tuším taky. Možná odpíníní mlhovky u 13 pol zásuvky bude přes relé s proudovým vyhodnocením, že je ta žárovka připojená a nebude tam rozpínací kontakt jako u zásuvek bez této krabičky.
Krabičku rozloupni a koukni se, kam vede 30cítka, zda na silové kontakty relé a kostea na vše ostatní na plošňáku (společná GND).
Zbytek pak dosadíš, zda ti sedí to schémátko na kraičce.
doplněno 16.01.22 15:22:
Teď koukám, že máš 13pin, takže hledám dál...
