Zapojení Elektřiny Jawa 555 pařez

Od: lukas321® 20.03.21 10:44 odpovědí: 11 změna: 05.07.22 09:38

Dobrý den, oživil jsem jawu 555,a scháním někoho šikovného z okolí F-M kdo by mi zapojil (sprovoznil,natahnul chybějící dráty,kompletní elektroinstalaci,např přední světlo mi svítí ale zadní ne přepínač dálkového světla taky ne...atd.
Předem děkuji za jakýkoliv typ.

Odpovědět na otázku Skočit na nejnovější odpověď

11 odpovědí na otázku

Řazeno dle hodnocení

makk

20.03.21 11:20

Předně 555 není pařez (to je 550), ale první pionýr. Zapojení je naprosto triviální a dle schématu zvládne každý.

[přidat komentář]

nonek®

24.03.21 18:41

Ty dvě ploché baterie, 4,5V, běžně ke koupi, jsou jen pro vyladění klaksonu... šroubem nastavíte výšku tónu, je to jen pro nastavení, jinak v zapojení baterie není aku-bat.cz/...

lukas321®

24.03.21 19:03

To je to co jsem potřeboval vysvětlit, takže elektřinu mužů zapojit bez toho, děkuji za objasnění.

nonek®

24.03.21 19:18

A kdyby vám to špatně troubilo, použijete zdroj 9V DC pro seřízení

[přidat komentář]

lukas321®

21.03.21 07:18

Ano takový plánek jsem taky našel,ale na druhém jsem našel v schématu zapojení navíc baterii?,a zase tam nebyl usměrňovač,a to je to čemu nerozumím, čet jsem že se to lišilo nějak Podle roku ale taky byl rok kdy byly oba typy.a já tu baterií nemám,nevím jestli ji mám dokoupit nebo ne.?ten samý problém mám s usměrňovačem .a proto hledám někoho skušenějšiho, popřípadě někoho kdo by to zapojil.

[přidat komentář]

hop®

21.03.21 07:35

Zkusil bych kontaktovat Jirku Koníka Matese, je to ochotný člověk, který se živí renovacemi Babet a Pionýrů.
Pokud jste na FB, má tam svoji skupinu...

Jiri Mattes
tel.: 739100278
e-mail: j.mattes@seznam.cz

[přidat komentář]

kadylo

21.03.21 21:10

Lukáši, mrkni na www.partdeck.cz (snad jsem se nespletl).

[přidat komentář]

satam®

21.03.21 21:18

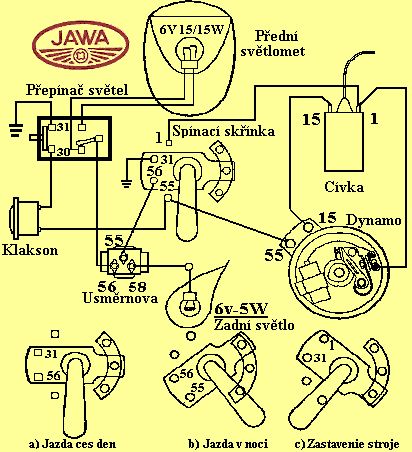

Tyhle "pionýry" nikdy baterii neměly a schéma nahoře je až na ten usměrňovač, který tam spíše nebude, naprosto v pořádku. Takže stačí zapojit těch pár drátů podle schématu a musí to chodit. Pokud ne, je třeba hledat závadu v žárovkách.

nunici®

21.03.21 22:17

Usměrňovač je tam proto aby nebylo nutno hledat tu závadu v žárovkách

lukas321®

21.03.21 22:19

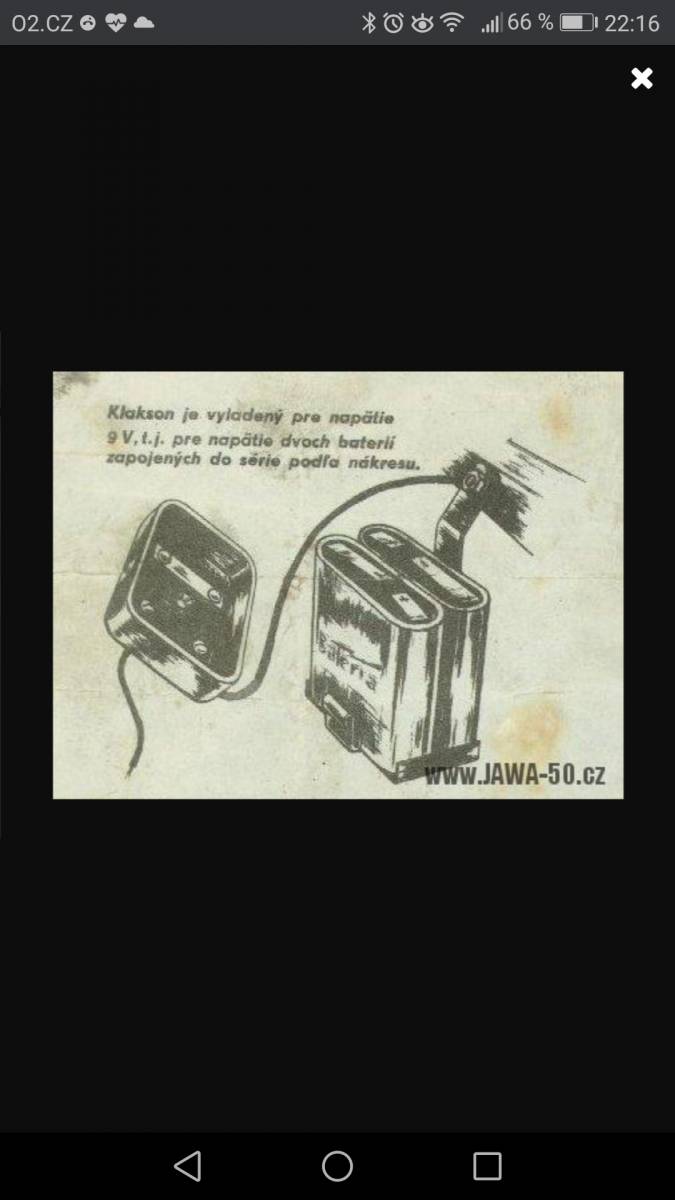

Tou baterii jsem myslel tento obrázek, možná jsme se špatně vyjádřil.

[přidat komentář]

vaclavz1®

05.07.22 09:38

Privod proudu od zapalovani pripojis do spinacky a k nemu napojis kabel do klaksonu.
Bez tlumivky.
google.com/...
S tlumivkou svetel.
google.com/...
Bez tlumivky tak spojis dva kabely jeden do zadniho svetla a druhej do prepinace svetel na riditkach na prostredni kontakt.
Ty krajni napojis do predniho svetla
Od klaksonu napojis kabel do prepinace.
S origo tlumivkou tak na kontakt
55 napojis kabel od spinacky.
56 do prepinace na riditkach.
58 kabel k zadnimu svetlu.
Toto je originalni tlumivka.
Maji tam byt zarovky 6v 15/15w a 6v5w.
Mam vyzkouseno 12v 25/25w a 6v 5w.
Sviti zkvele zatim nepraskly.
dynamazahradnicek.cz/...
google.com/...
Dokonce funguje i klakson se svetlama intenzita zhruba o 30 procent mensi.
Pripadne novou tlumivku 6 nebo 12v.
Ta se napoji na privod do predniho a zadniho svetla. Tlumivka se ukostri.
Chce to vyzkouset a treba zvolit i zarovky.
fichtlkramek.cz/...
moto-quadcentrum.com/...
jawadily.cz/...
fichtlkramek.cz/...
