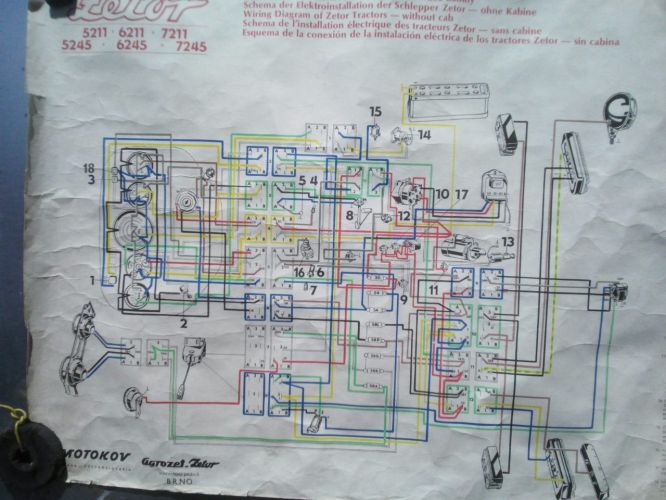

Prosím pěkně, poradíte co znázorňují ve schématu ty barevné obdélníky? Nějaké souvislosti tam vidím, čísla kontaktů a pojistek a tak... Ale nemohu to dát dohromady. Elektro mám jako hobby, nejsem profík, s lecčím si poradím, ale tohle jsem ještě neviděl
Děkuji.
2x
To nejsou obdélníky, to jsou kabely a ta barva ve schematu je zároveň barva toho kabelu ve skutečnosti.
doplněno 02.06.19 16:21:
Ty "obdélníčky" jsou konektorové spojky, jsou (byly?) barevně označené stejně jako ve schematu a pokud je spojíte, je to správně. Pokud spojky vyhodíte a kabely chcete spojovat napřímo, pak přeji upřímnou soustrast. Musíte propojit kabely stejně označených svorek stejně barevného konektoru a ty kabely mají často různé barvy, takže se z toho brzy zblázníte.
2x
Přepínač světel a směrovek, už je jasné co jsou ty obdélníky? To jsou konektory jednotlivých svazku kabelu. Přesně tenhle přepínač tam je a je i znázorněn ve schématu. Je to kvůli tomu když se třeba vytahuje motor kvůli spojce, zvedá kabina kvůli převodovce, tak se to jen vycvaka. Ono taky záleží jaký máte traktor tohle schéma je pro řadu 52 62 72,tedy traktory přelom 80 a 90 léta na starších tohle nebylo, když už tak byly použity jen svorkovnice cokolady a někdy ani to ne a to je pak všechny kabely vytahat ven pokud je třeba něco rozebrat.
