Felicia - zapojení DO

Od: ak 11.10.18 23:03 odpovědí: 6 změna: 14.10.18 09:18

Zdravím,

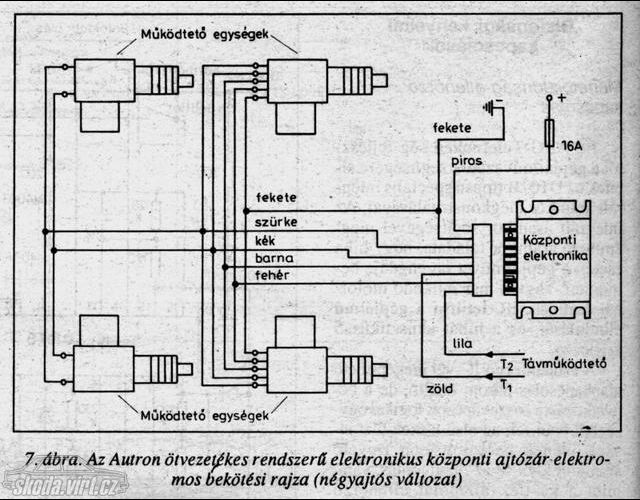

mám na felicii centrál na klíček a pod kastlíkem neoriginální ŘJ centrálu, nějaká maďarská, a potřeboval bych vědět, jak ji přepojit na DO. Vím, že centrál je ovladaný mínusem, ale už nějak k němu nikde nemůžu najít žádné schéma. Našel jsem jen jedno v maďarštině.
Na DO mám tyto kabely s následujícím popisem:
šedý - uzamknutí, normálně spojený
zelený - odemknutí, normálně spojený
hnědý -uzamknutí, společný výstup
modrý- uzamknutí, normálně otevřený
žlutý - odemknutí, společný výstup
žlutočerný - odemknutí, normálně otevřený
červený - napájení 12V
černý - kostra

Potřeboval bych tak nějak poradit, co zapojit s čím... hlavně spíš nechápu, jak je myšleno normálně spojený, normálně otevřený, společný výstup atd..

Odpovědět na otázku Skočit na nejnovější odpověď

6 odpovědí na otázku

Řazeno dle hodnocení

olinl

12.10.18 00:19

Pokud ten maďarský centrál doteď fungoval, tak ho nech pod napětím a drátem označeným T1 škrtni o kostru/MÍNUS auta a pozoruj co se stane se zamykáním-jestli zamkne/odemkne dveře. Pokud se nic nestane, škrtni drátem označeným T2 o kostru/MÍNUS a sleduj, co dělá zamykání. Pokud se opět nic nestane, škrtni T1 někde o PLUS-opět sleduj, co se stane se zamykáním. Pokud zamyká, někam si to napiš nebo si to pamatuj, nech ho odpojený. Dál vezmi drát označený T2, škrtni o PLUS a mělo by zamykání dělat opačnou funkci než předchozí T1-tedy situačně by měl odemykat. Možná to zamykání a odemykání bude fungovat už při MÍNUSU. Jde o pokus-omyl, ale jedno z toho bude fungovat. Potom už zbývá připojit PLUSY nebo MÍNUSY (podle reakce vstupů T1 a T2 na + či -) na společné výstupy(žlutý a hnědý) v příjímači DO a k drátu T1 připojit modrý(uzamknutí-v klidu, tedy bez impulsu z dálkového ovladače normálně otevřený) a k drátu T2 připojit žlutočerný(odemknutí/normálně otevřený, tedy pokud na ovladači nezmačkneš tlačítko pro odemknutí a přijímač DO nesepne většinou relé, které v tomto případě propojí žlutočerný se žlutým drátem ). Opakuji-je to jen situační popis, protože nevím, jestli vstupy T1 a T2 reagují na PLUS či MÍNUS.

[přidat komentář]

dabel®

12.10.18 10:24

[?]

Ja sem názoru že T1 a T2 sou vstupy pro uni dálku zamknout a odemknout
Já bych na ně přez žárovkovou zkoušečku přived postupně kostru a zjistil na kterej to zamkne a na kterej odemkne
Pokud by to nereagovalo na kostru přived bych opět přez zkoušečku prozměnu plus 12V

[přidat komentář]

13.10.18 06:37

Zdravim, no takze nasledovne, dekuju za tipy,podle te odpovědi se mi to povedlo zapojit do funkčního stavu, ale ten maďarský centrál sam o sobe odemyka dobře, ale spatne zamyka, hlavne kdyz je auto studene tak nezamkne vůbec, kdyz je leto a nebo je vytopeno, tak zamyka ale hur, skoro jak kdyby se mu nechtelo, jedny zadni dvere navic nedotahnou ten kolík uplne dolu. Cetl jsem na netu ze presne s timto centralem mel uz nekdo problem a prepojoval to na orig. řj.
Bylo mi receno, ze by se ten central dal zapojit jenom na tu novou řj s dalkou, a pak by tento problem mohl byt odstranen, ale co pak s cim propojit.
Centrál je skutecne ovladany minusem a fialovy drat po prilozeni na kostru zamkne relativne dobre, zeleny odemkne bez problemu.

[přidat komentář]

dabel®

13.10.18 09:20

[?]

Musíš ty zámky všechny vyndat vymejt dúkladně v technickým benzínu naftě či jiným čističi
Pak to stříkneš silikonovým sprejem rozhejbeš a namontuješ zpět
Poté seřídíš táhla od jednotlových motorkú tak aby ti ty zámky chodili jak maj
Pokud by se potom ukázalo že i přesto ty motorky nemaj sílu stim zámkem cvičit múžeš třeba v kely zakoupit uni motorky centrálu -přední dveře 5tidrátový motorek,zadní dveře dvoudrátový motorek a přepojit to
V samotné řj moc problém nebejvá pokud by byl je další možností vrakoviště a tam sehnat origo jednotku bejvá za přístrojovou deskou a tu přepojit místo tý madarský řj a až k tomu napojit uni dálku

14.10.18 06:43

No, to právě nevim jestli pomuze, kdyz je proste auto studeny a tak to samo nezamkne, zkousel jsem vyhtahnout ru madarskou rj, a neco v ni stercha, kdyz jsem opet zkusil tema dvema vystupama pro dalku škrtnout o minus tak odemykani jede bez problému, ale zamkykani slo az kdyz jsem se kontaktem o minus dotkl tak napotreti. Kdyz je auto teplejsi, tak musim to tlacitko na zamykani zmacknout treba 3x az 4x a pak az zamkne. Jinak to relatko cvaka jakoby naprazdno. Fakt by to neslo pripojit jen na tu dalku? Pripadne jak? Nebo mam zkusit sehnat original Brano jednotku?

dabel®

14.10.18 09:18

[?]

Rozeber madarskou řj a koukni jestli na plošném spoji nejsou studené spoje
Dále kouknout jestli je dobře ukostřena
A prolízt veškerý konektory toho centrálu jestli nejsou zoxidovaný či schnilí
