Nůžkový hever

Od: heterak® 22.06.18 18:36

Potřebuji objasnit graf zatížení nůžkového heveru. Nějak ho nechápu.

zdvih : 104-385cm

6 odpovědí na otázku

Řazeno dle hodnocení

promon®

22.06.18 18:51

[?]

A ten graf je kde?

Nůžkový hever je velmi jednoduchý, v podstatě jde o rozklad sil.

Laicky řečeno - když je hever v dolní poloze je zatížení šroubu nejvyšší, neboť ramena heveru jsou téměř rovnoběžná s oním šroubem.

No a když zvedáte, tak se úhel ramen mění -rozevírají se a tím pádem je zatížení šroubu menší a menší.

promon®

22.06.18 18:52

[?]

BTW -máte tam krpu v jednotkách - ten hever asi nemá 4metry, což?

heterak®

22.06.18 19:22

jojo výška je v milimetrech

[přidat komentář]

heterak®

22.06.18 19:20

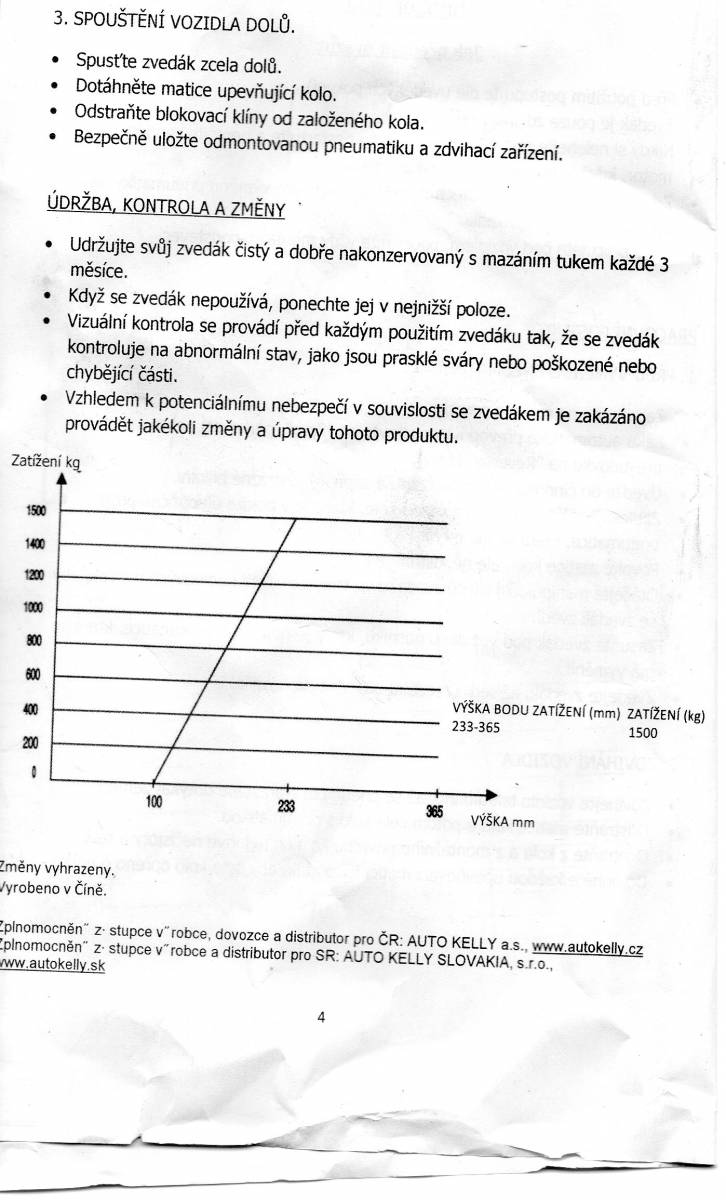

pardon tady je graf :

promon®

22.06.18 20:13

[?]

Ten graf je jasný - jde o to, že při výšce 100mm je nosnost heveru nulová, pak stoupá a při 233mm má už hever plnou nosnost - tedy 1500kg, ta pak zůstává po zbytek zdvihu stejná.

heterak®

22.06.18 20:43

Aha já su blbej. Ted už je mi to jasné. Díky
