Zapojení světel

Od: Datum: 19.03.16 15:35 odpovědí: 11 změna: 20.03.16 11:51

Zdravím,

Potřebuji poradit se zapojením světel.

Jde o koncová světla. Chci si tam dát 6 světel vedle sebe. + a - bych napojil od osvětlení SPZ. Zapojím to asi sériově. Otázka je jestli musím do obvodu přidat nějaký odpor? Nebo to můžu napojit takto? Když je to zapojeno sériově, tak napětí do žárovek bude stejné. Tak už nic přidávat nemusím? Popřípadě jak byste to vyřešili.

Jinak jde o napětí 24V.

Děkuji za rady.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: aa
Datum: 19.03.16 15:38

Odpor ne, ale nezapojovat do serie ale paralelně.

Ohodnoceno: 0x

Datum: 19.03.16 15:41

Proč ne sériově? Vím, že když odejde jedna žárovka, tak to nebude svítit vůbec. Ale paralerně mi to přijde složitejší.

Datum: 19.03.16 15:45
avatar

Pominou-li se legislativní věci - na kolik V jsou žárovky? pokud by byly na 24V, pak by při zapojení sériově nesvítily skoro vůbec - na jedné by byly v ideálním případě přibližně 4V - takže by se skoro ani nerosvítily, při pararelním zapojení budou svítit všechny plnou intenzitou + v případě že jedna odejde zůstanou svítit ostatní. Složitější to rozhodně není, ale nebylo by od věci vřadit do série ještě tavnou pojistku (pro jistotu)

Ohodnoceno: 0x

Od: nickys
Datum: 19.03.16 15:53

Protože seriově ti to bude jen tak sotva doutnat, možná ani to ne. Napětí se dělí.

Nešpekuluj a zapoj to paralelně.

Ohodnoceno: 0x

Od: aa
Datum: 19.03.16 15:44

když to zapojíš seriově, tak to svítít nebude. Pokud je to 24V a chceš použít 6 světel, muselo by být každe světlo na 4V. 6 x 4 = 24V

Ohodnoceno: 0x

Datum: 19.03.16 15:54

Jestli myslíte, že bude promblém na STK nebo s policií, tak nebude. Je to asi metrový plastový pásek nad spz u návěsu. Chci to akorát předělat. Je tam 6 diodových světel vedle sebe. Když jsem je prohlížel, tak jedna je uplně černá. Nesvítí nic. Tak to chci předělat. Dát tam nový kabely. A buť tu špatnou diodu vyřadím a nechám jen 5.(protože nevím kde bych tu stejnou sehnal) nebo je dám všechny pryč a místo toho dám 6x obyčejnou žárovku 24V.

Ještě jsem zapoměl napsat: že těch 6 diod je rozděleno. 3 diody jsou napojeny na pravé osvětlení spz a 3 diody na levé osvětlení spz.

Proto potřebuji poradit jestli stačí jen žárovky a kabely k zapojení nebo ještě něco navíc.

Díky

Od: nickys
Datum: 19.03.16 15:59

Stačí žárovky, kabely a "vědět jak".

Ohodnoceno: 0x

Datum: 19.03.16 16:08

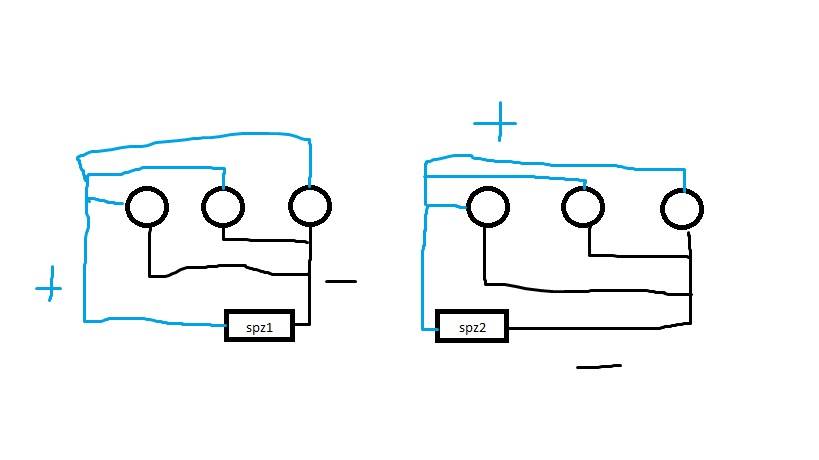

Šlo by to takto? viz. příloha

Od: nickys
Datum: 19.03.16 16:21

Říkáme ti tady, abys to zapojil paralelně. Ty tady nakreslíš paralelní zapojení a ptáš se jestli to tak má být?

Ano.

Ohodnoceno: 0x

Datum: 19.03.16 17:02
avatar

Ano

Ohodnoceno: 0x

Datum: 20.03.16 11:51
avatar

...já jenom abyste se pak nedivil jak Vám to potom nějak nebude svítit pokud tam kde byly předtím diody dáte žárovky a počítač v autě vám vyhodnotí pro návěs větší spotřebu jako závadu/ zkrat/ a vypne Vám příslušnou větev-obvod-samozřejmě pokud nemáte nějakého veterána...

Ohodnoceno: 0x
