Jak změřit tlak oleje ve zvedáku panenka?

Od: Datum: 15.02.16 08:26 odpovědí: 9 změna: 26.06.16 17:09

Zdravím,

mohl by mi, prosím, někdo poradit, jak zmeřit tlak oleje v olej. soustavě ve zvedáku ( panenka ), např. při zatížení 2 tuny?

Popř. kde bych se této informace "dopídil"? *plac*

Za radu předem moc děkuji. *hi*


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.02.16 08:51

Keďže hydraulický olej je nestlačiteľný tak ten tlak dá vypočítať podľa fyzikálného vzorca pomocou hmotnosti akou silou pôsobí na piest,tak takou istou silou pôsobí piest na záťaž cez tlak oleja ktorí sa už potom dá odvodiť.Žiaľ vzorec si už presne nepamätám.

Ohodnoceno: 2x

Od: asd1
Datum: 15.02.16 09:16

Jak asi - namontuješ si na něj tlakoměr.

Nebo to jde vypočítat - síla a průměr pístu, pákový převod na píst (panenka je bez převodu)

Ohodnoceno: 2x

Datum: 25.06.16 16:19
avatar

To mě zaujalo - jak si na hever namontuji tlakoměr?

Ohodnoceno: 0x

Od: ja1
Datum: 25.06.16 16:50

Kupodivu určité typy velkých ručních hydraulických heverů (panenek) , staré výroby měly namontován manometr pro kontrolu zatížení. Měli jsme ho v práci.


doplněno 25.06.16 17:05:

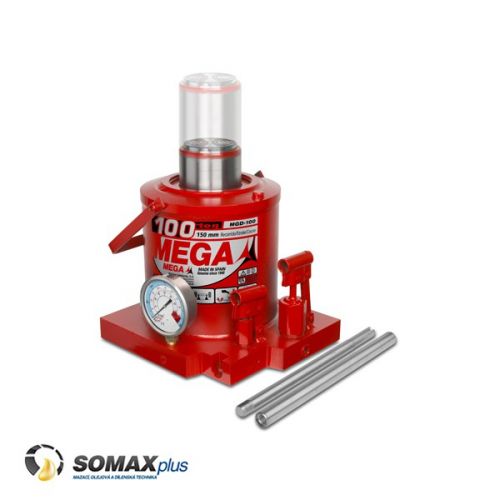

A vidím že se na některé montuje dodnes

Ohodnoceno: 0x

Datum: 25.06.16 18:15
avatar

Mám hydraulický lis 8T poháněný panenkou. Lisuji s ním použité rumové etikety a potřeboval bych nějak měřit tlak. Ten zvedák na obrázku je 10x dražší než celý lis :(

Ohodnoceno: 0x

Od: jenda2
Datum: 25.06.16 18:17

Už z výroby je na válci nastavený tlak na uvedené zatížení. Když je hmotnost větší než zdvihací síla, propouští ventilek a můžete pořád pumpovat, válec nebude poškozený vyšším tlakem.

Ohodnoceno: 0x

Od: ja1
Datum: 25.06.16 19:01

Musel byste hever rozebrat a dokonale zjistit jak to vypadá uvnitř heveru - kde je zásobárna oleje, kudy vede přívod oleje k pumpičce, kde je kanálek tlakového oleje do válce, kudy se přivádí olej do válce, jak je provedeno dno tělesa heveru , jestli to půjde vůbec navrtat a kde. Musíte trefit na kanálek co přivádí přímo tlakový olej do válce, nebo někde tam, do stejného prostoru ve válci kde tento kanálek ústí. Nikam jinam. Pak záleží na tom jestli je toto místo, při tomto použití pro jaké hever chcete, přístupné. Pak vyvrtat dírku, a pokud je materiál dostatečně silný že půjde vyříznout závit, nebo opatrně připájet tvrdým pájením matku se závitem podle použitého manometru.

Potom dokonale vyčistit a vyfoukat od pilin, musí to být naprosto čisté, namontovat manometr, naplnit olejem odvzdušnit a vyzkoušet.


doplněno 25.06.16 19:23:

Třeba u zvedáku na tomto obrázku je možné se s vnitřním tlakem spojit pouze přes plášť válce, v jiných místech to možné není. V tomto případě by se musel válec navrtat z boku.


doplněno 25.06.16 19:25:

Třeba u zvedáku na tomto obrázku je zásobní nádržka na olej pod válcem. Takže je možné se s vnitřním tlakem spojit pouze přes plášť válce, v jiných místech to možné není. V tomto případě by se musel válec navrtat z boku.

Ohodnoceno: 0x

Od: ja1
Datum: 25.06.16 19:30

Se to blbě vložilo. Takže by se musel válec navrtat vrtákem malého průměru z boku, ale co nejníže u dna válce, vrtat stěnu mírně šikmo ke dnu válce, aby píst nemohl zakrývat tento otvor nebo když už ano, tak po co nejkratší zdvih. Pak naletovat matku pro manometr.

Ohodnoceno: 0x

Datum: 26.06.16 17:09
avatar

Děkuji za rady, i když moc nepomohly:( Speciální hever je drahý a montáž manometru nezvládnu.

Ohodnoceno: 0x
