Couvací kamera schema zapojení

Od: Datum: 26.07.15 17:47 odpovědí: 7 změna: 29.07.15 09:31

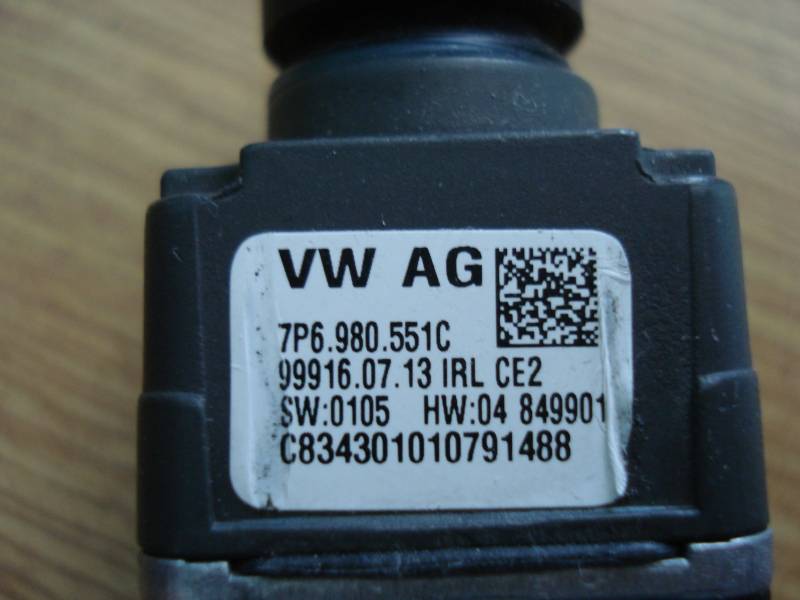

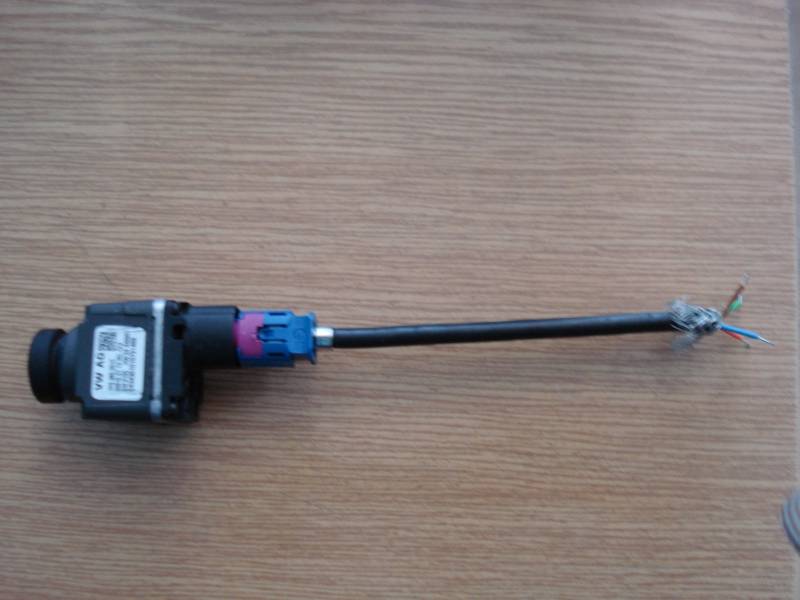

Mám couvací kameru 7P6.980.551C . Bohužel k ní nemám kabeláž a tak nevím jak ji zapojit, abych vyzkoušel zda funguje. Byla odskřípnuta z auta na vrakovišti. Na internetu jsem nic neobjevil, tak doufám, že se tady třeba najde někdo kdo mi poradí. Přidávám tři foto.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 26.07.15 18:37
avatar

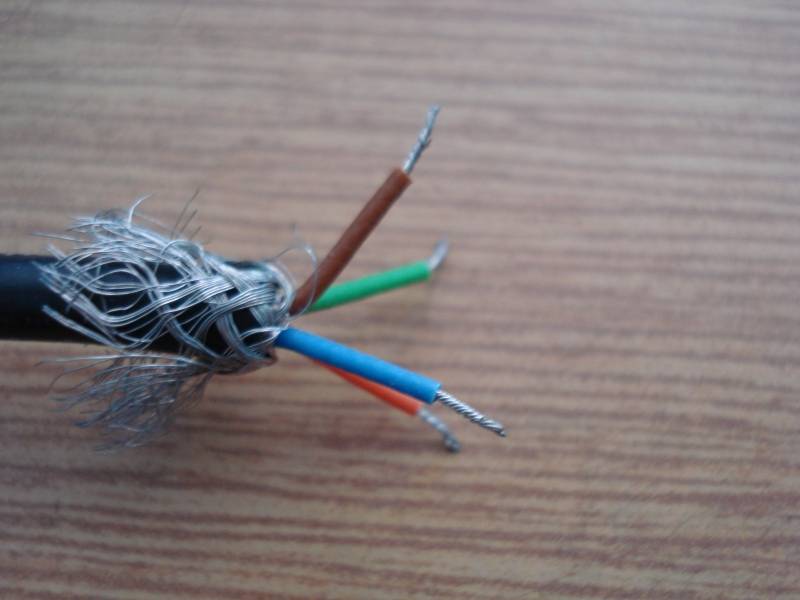

obecně bývá červený a žlutý drát k monitoru a zbylé dva napájení ale koukám že tvoje dráty jako na potvoru mají úplně jiné barvičky :( Takže zelený asi bude místo žlutého. Modrý pak na kostru a hnědý +12 ale počkej sí ještě na další odpovědi ať to není jenom na mě :-D
Ohodnoceno: 0x

Datum: 26.07.15 20:14

Ano, právě že tam jsou jiné barvy než je obvyklé. Tak se bojím, abych to neodpálil.

doplněno 26.07.15 20:22:

Ještě jsem zjistil, že multimetr reaguje pouze na dva vývody. Na hnědý proti stínění.

Datum: 26.07.15 22:16
avatar
Z jakého auta jste to vyrvali? Že bych taky mrknul na vrakáč. . . Koupil jsem si na doježdění Xsaru a tam přes zadní okno vidím prd, tak si říkám že kamera s monitorem bude furt levnější než nárazník.
Ohodnoceno: 0x

Datum: 26.07.15 23:15

Nevím přesně z jakého auta to je, ale myslím že z VW. Dostal jsem to.

Od: gumid
Datum: 28.07.15 23:42

vw má hnědé dráty kostru (mínus).

na monitor bych zkusil nějaký další proti opletení (kostře). Třeba ten oranžový a zbytek ych hledal plus. Modrý málo prvaděpodobný.

Ohodnoceno: 0x

Datum: 29.07.15 06:37
avatar

Audi VW VAG RĂĽckfahrkamera 7P6980551C Kamera 7P6.980.551C

RĂĽckfahrkamera fĂĽr VAG Fahrzeugmodelle - NEU

- Original Teilenummer: 7P6.980.551C
- Zustand: NEU
- Passend z.B. FĂĽr:
VW Touareg (7P6) neustes 2010er Modell
VW Passat ab 2012
Audi A6 2.0L ab 2012
Audi A6 Avant 2.0L ab 2012
Audi A6 Quattro 2.0L ab 2012
Audi A7 ab 2011, 2012
Audi A8 Quattro ab 2010, 2011, 2012
Audi S6 2.0L ab 2012
Audi S8 ab 2010, 2011, 2012

Zkuste vyndat konektor z kamery, zda tam není popis pinů...případně hledat zapojení u uvedených automobilů...

odsud

http://www.benl.ebay.be/itm/A…ra-7P6-980-551C-/400789408530

Ohodnoceno: 0x

Datum: 29.07.15 09:31

Keďže je to cúvacia kamera z niejakého vozidla koncernu volkswagen a pravdepodobne s ovládacou technológiou CAN-BUS tak jeden drôtik bude plus,druhý mínus,tretí dátový elektrický prívod a štvrtý dátový elektrický vývod.Dátove káble musia byť pripojené na zbernicu CAN-bus ktorá je prepojená na riadiacu jednotku a v nej je aj naprogramované ovládanie cúvacej kamery ktoré sa ovláda vypínačmi zase cez zbernicu CAN-bus.Takže pre pripojenie budeš potrebovať niečo také.: http://www.lacneautoalarmy.sk…mfd3-rns510-miv-mfd3kam.html.

Ohodnoceno: 0x
