Zapojení 5ti vodičového serva centrálu

Od: Datum: 28.12.14 21:39 odpovědí: 5 změna: 29.12.14 10:17

Dobrý den,

chtěl bych se zeptat zda chápu správně zapojení 5ti vodičového serva centrálu :)

Podle popisku je u pěti vodičového zapojení takové:

Modrý a zelený vodič - silové vodiče od vnitřního serva
Hnědý a bílý vodič - spínané kontakty vnitřního přepínače. Na tyto vodiče se spíná kostra, která je přivedena do motorku černým vodičem.

Takže modrý a zelený budou jako by odemykat a zamykat automobil při signálu ze zámku spolujezdce nebo DO.

A hnědy a bílý budou vysílat signály pro zamčení a odemčení do ostatních motorku centrálu.

A černý bude +12V? Chápu to správně? :)

Nebo naopak? :)


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 28.12.14 21:50
avatar

špatně

na modrým a zeleným se otáčí napětí 12V dle toho jestli to má zamknout a odemknout -de to přímo z ŘJ ,respektive ze silových kontaktů relátek jenž ovládá elektronika daný ŘJ

černej je ukostření !

hnědý a bílí na tom se oběví mínusovej impuls dle toho v jakém stavu se ten motor nalézá-otevřeno,zavřeno sou to informační mínusy pro ŘJ která ti dle toho otvírá či zavírá celý auto

Ohodnoceno: 2x

Od: sirtnt
Datum: 28.12.14 22:23

Jo už to chápu :) Děkuju!

Od: sirtnt
Datum: 28.12.14 22:40

Ještě jsem se chtěl zeptat jak to je u dvouvodičových servo motorku.

Teď jsem jeden montoval jako odskok kufru a to bylo v pohodě. Když jsem to zapojil jednou možností + a - tak to odtahovalo a naopak to tlačilo.

Ale jak to je vyřešeno v autě například u zadních dveří? V ŘJ centrálu je nějaké relé, které mění polaritu? Děkuji

Datum: 28.12.14 23:56

ŘJ otáčí polaritu pro všechny svoje motorky. Jen přední dveře mají snímací přepínací kontakt (5 vodičů). Je to proto, aby jednotka poznala, že někdo s motorky hýbe (klíčem v zámku nebo zevnitř kolíčkem). Když to pozná, tak se všemy motorky vrkne.

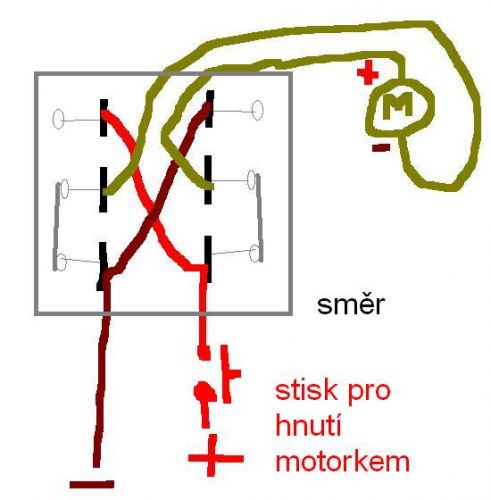

Zadní motorky jsou tedy jen dvouvodičové a nepotřebují ten kontakt. Všechny jezdí nahoru a doluotáčením polarity. Na obrázku je dvojitý přepínač (ovládací páčka přepíná oba stejně a současně).

Takto lze motorky zapomocí přepínače hýbat. Jen pozor. Napětí tam jde jen nezbytnou dobu, jinak by se motorek pohnul a pak, jak by stál a stále tekl proud by se spálil.

Ohodnoceno: 2x

Datum: 29.12.14 10:17
avatar

u zadních dveří je dvoudrátový motorek a mechanismus zámku je udělán tak aby šel otvírat a zavírat

pokud je tam odskok tak je většinou ten zámek ovládán elektricky třeba jako to maj fábie másto mechanického tlačítka tam mají mikrospínač

Ohodnoceno: 0x
