Otvor pro zavit

Od: Datum: 14.11.14 09:11 odpovědí: 11 změna: 21.11.14 11:47
Zdravim,jakou diru vyvrtat pro zavit G 1/16? Je nejaky prepocet pro G-zavity? Dik
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: moto®
Datum: 14.11.14 09:13
Ohodnoceno: 0x

Od: jdukolem
Datum: 14.11.14 13:30

Takový závit neexistuje,nejmenší je G 1/8"

Ohodnoceno: 0x

Datum: 14.11.14 13:58

Ale jo, jen je třeba hledat.Tady to začíná na 1/16". Průměr díry je označen jako Kernlochdurchmesser.

Ohodnoceno: 0x

Od: jdukolem
Datum: 14.11.14 15:54

Tak ano,vycházel jsem z ČSN.

Ohodnoceno: 0x

Od: kvak®
Datum: 17.11.14 11:34

Zdravím, díky za odpověď.

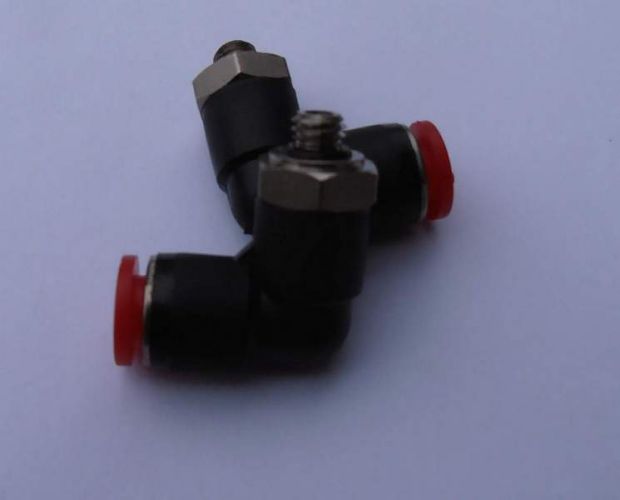

Mám ještě jeden dotaz, na rychlospojce mám závit o vnějším průměru 5,9,mm, průměr otvoru pro závit (měřeno posuvkou) mi vychází 4,7 mm a stoupání podle měrky 28z na coul. Podle těchto mír nikde nemohu najít o jaký závit se jedná. Domnívám se, že o 1/16, ale jistý si vůbec nejsem. Můžete mi poradit? Díky předem M.

Datum: 17.11.14 20:10

No tak v tom aby se prase vyznalo. Trubkový závit G1/16" můžete vyloučit, viz rozměry v mém předchozím odkazu. Z nemetrických závitů je nejblíže UNF 1/4", ale ten má větší průměr cca o 0,4mm a závit na fotografii není "ometený", stoupání by odpovídalo (28 TPI).

Jste si jistý, že nejde o obyčejný M6? Sedí jak vnější průměr, tak vnitřní průměr (tam měříte o něco míň, ale s ohledem na uvedný způsob měření je to pochopitelné. Stoupání se liší v rámci 0,1mm/závit, konkrétně 0,9071mm/1mm. Pokud koukají 3 závity a víc jich na fotce nevidím, rovněž není problém proměřit...

Jak sedí dle šablony vrcholový úhel? Je to 60° nebo 55°?

Ohodnoceno: 0x

Od: kvak®
Datum: 20.11.14 07:24
Zdravim, fakt je to na hlavu. Nemyslim si, ze by slo o normalni zavit M6. Spojka je urcena pro tlaky az do dvaceti atmosfer a na ty 3-4 zavity je to skoro dost (myslim). Bohuzel nemam cim zmerit vrchol.uhel. I tak diky za odpoved.M.
Od: jdukolem
Datum: 20.11.14 21:32

Vrchlový úhel se zjistí stejnou měrkou jak stoupání závitu.Ovšem může tam být i nějaký nestandartní závit (myslím že se používá třeba u PB lahví).Buď to bývá z bezpečnostních důvodů,nebo tak nutí k zakupování originálních předražených dílů.

Ohodnoceno: 0x

Datum: 20.11.14 22:36

Jak píše jdukolem, vemte závitovou měrku pro Whitworth se stoupáním 28 závitů na palec, ten má vrcholový úhel 55° a zkontrolujte proti světlu. To samé s metrickým závitem se stoupáním 1mm, (vrcholový úhel 60°) a uvidíte. Rovněž můžete zkusit vzít matici M6 a OPATRNĚ ji zkusit našroubovat.

A teď z jiného soudku: K čemu je to dobré? Proč tu s tím závitem blbneme?

Ohodnoceno: 0x

Od: kvak®
Datum: 21.11.14 09:34
Proc? Protoze je potreba udelat pro to kolinko prodlouzeni!
Od: trtr
Datum: 21.11.14 11:47

Zdravím, dejte to nějakému soustružníkovi, ten to udělá na CNC do 5 minut před tím než po práci odstaví stroj.

Ohodnoceno: 0x
