Přídavná dálková svetla

Od: Datum: 30.10.14 22:12 odpovědí: 8 změna: 06.11.14 06:03

prosím o radu nebo o plánek jak zapojit přídavné dálkové svetla seat ibiza 1,0i předem dekuji všem za radu


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 30.10.14 22:14
avatar

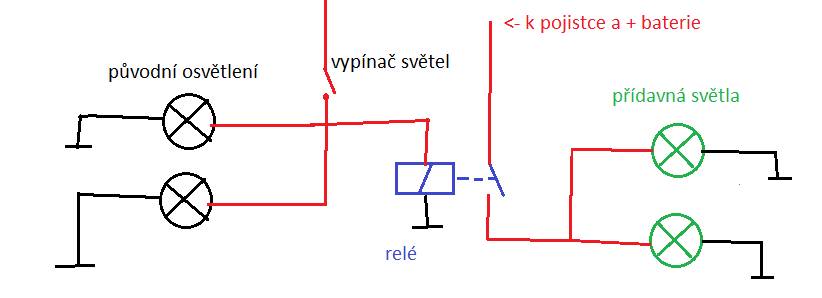

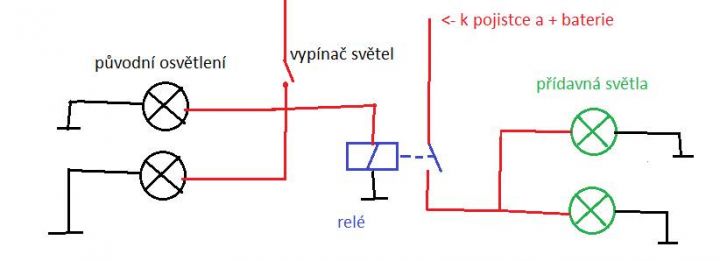

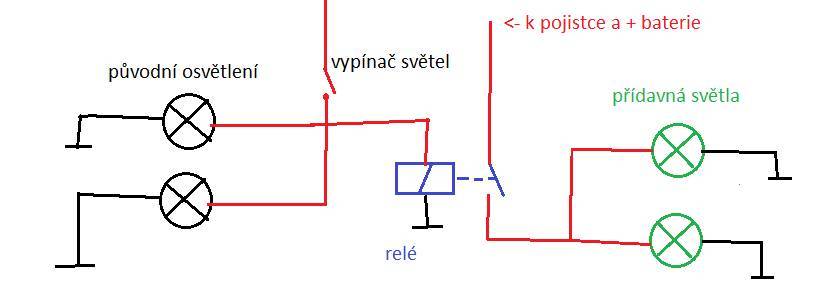

mínus na kostru, plus ideálně samostatně přes pojistku a relé, které bude ovládáno "plusem" od původních dálkových světel

doplněno 30.10.14 22:20:

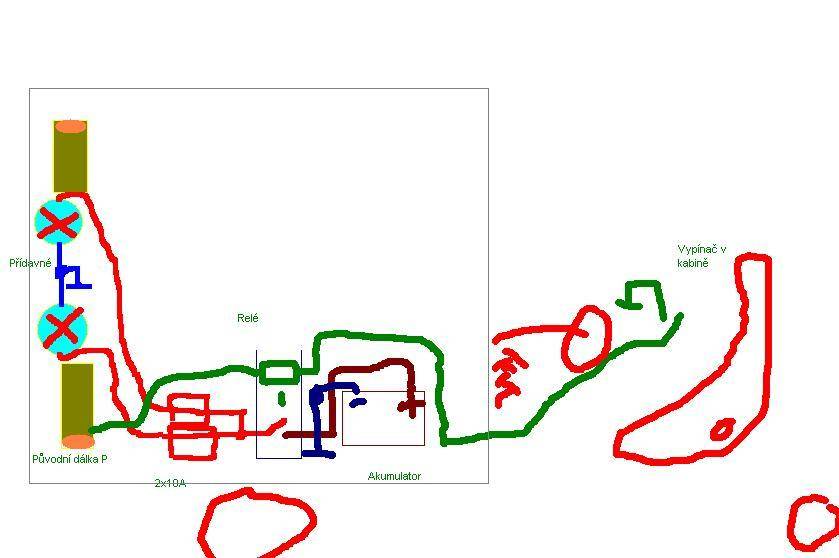

tam kde se kříží červené vodiče je uzel, zapomněl jsem ho dodělat...

Ohodnoceno: 4x

Datum: 30.10.14 22:55

1. najdi u světla na konektoru drát pro dálky (je tam 12V při dálce)

2. připoj na něj drát o průřezu min. 1mm (červený) a pokračuj někam, kde umístíš relé a připoj ho na cívku relé. Druhý konec veď stejně tlustým drátem (1mm), ale jiné barvy (hnědý/bílý) do kabiny, kde budeš chtít vypínač a dej to na vypínač, který si seženeš (libovolný díky relátku (klidně i na 1A)). Druhý konec vypínače dej na kostru (kovová část skeletu spojená s mínus baterkou, což je celý skelet a montážní díly s ním spojené - př. šrouby sedadel, volantová tyč,atd..).

Tento okruh jistí pojistka dálkového světla (třeba při prodření izolace drátu k relátku o skelet nebo o motor) na které jsise připojil. Při otestování na dálku musí relé cvakat (při zapnutém vypínači na přídavné dálky). Tímto máš ovládání hotové.

3. Sežeň drát 4mm a veď ho z baterky + na relátko co nejkratší cestou (do 40cm) a vyhni se horkým dílům či kovovým. Na relátku použiješ kontakt 30. Dále pak ze spínacího kontktu dej 2 dráty o průřezu 2,5mm a každý o délce 10cm. Konce zakonči pojistkama 10A. Z nich pokračuj 2,5mm dráty (už jednotlivě) na dvě světla a ty ukostři někde u masky o skelet.

Když dáš pojistky ke světlům, tak neplní funkci. Při prodření v půlce délky drátu, drát shoří. Proto jsou pojistky co nejblíže akumulátoru hned u začátku zdroje.

Průřezy drátu dodrž, jinak se bude vedení hřát (při dlouhodobém provozu) a vyhřeje se to časem na kontaktech, které nebudou dobře zakrimpované (Fastony u relé,apod..)

doplněno 30.10.14 23:04:

Vpodstatě to samé co Mikihans ;)

doplněno 31.10.14 00:38:

Ani kapka :-D. Blbne touchpad na notebooku, ale proč bych zapínal stolní PC, když to účel splní

Ohodnoceno: 2x

Datum: 31.10.14 00:23
avatar

Když kreslíš schema, tak nechlastej. Takhle maluju asi po půllitru rumu. To je příšerný.

Ohodnoceno: 0x

Datum: 31.10.14 00:48
avatar
Gumidek vysvětlil polopaticky, nakreslil funkční schéma. Zdá se, že to čmáral velkým prstem na malém dotykáči. Je tam vše a pochopitelné. Od nárazníku se světlami až po volant, sedačku a spínač. Musela to být piplačka.
Ode mne palec palec.
Místo kritiky by bylo vhodnější schéma překreslit... To by byla pomoc tazateli
Ohodnoceno: 1x

Datum: 05.11.14 15:21
avatar

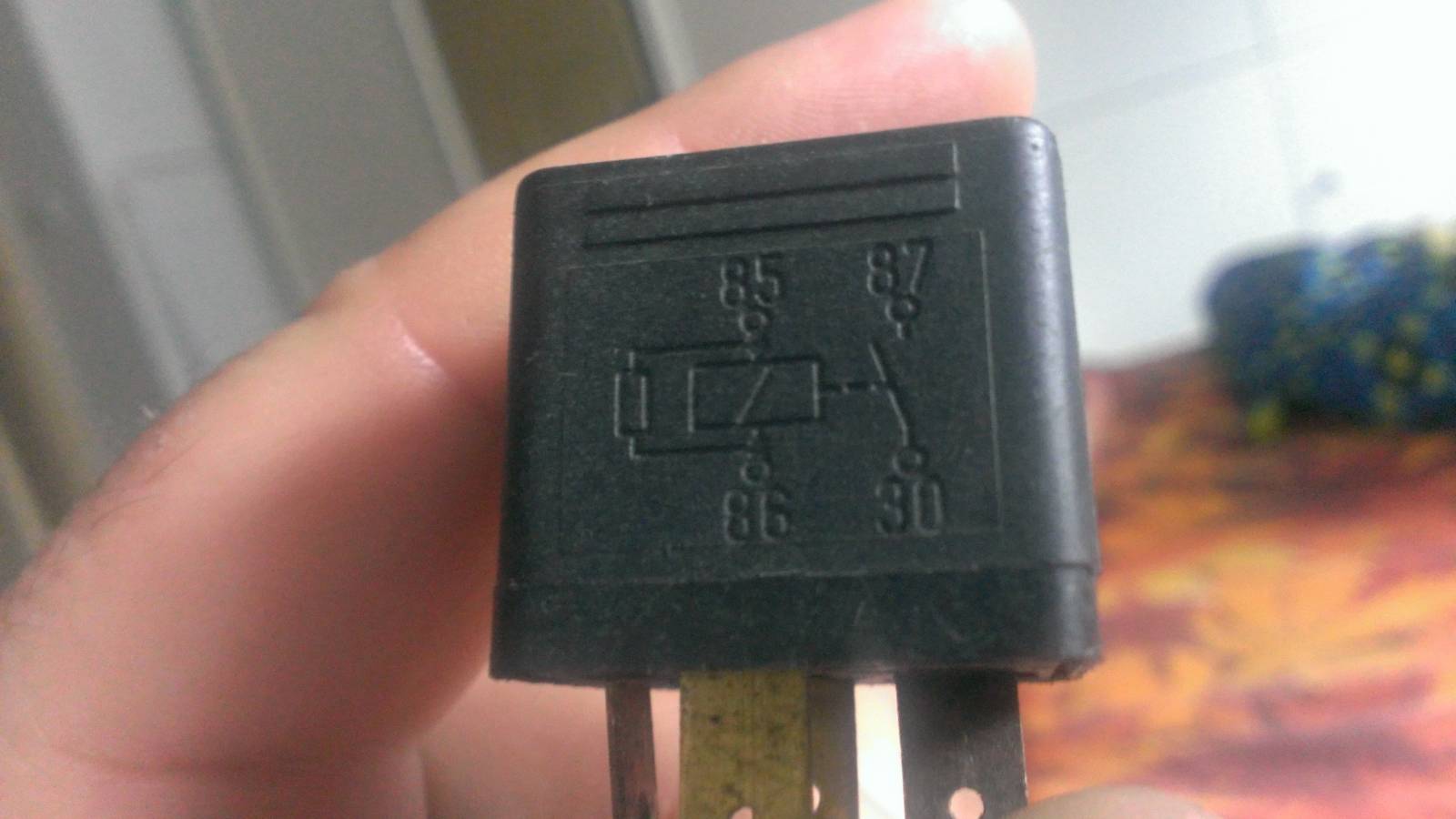

Zdravím Gumídka. Nějak jsem se do toho zamotal. Můžeš mi prosím polopatě vysvětlit resp. na přiložené fotce relé napsat z jakého kontaktu relé co kam povede. Je jasné že 30 jde plus z aku. Díky moc

Ohodnoceno: 0x

Datum: 05.11.14 17:45
avatar

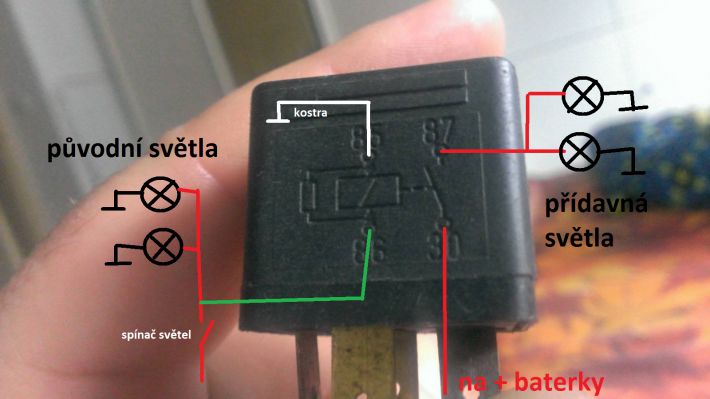

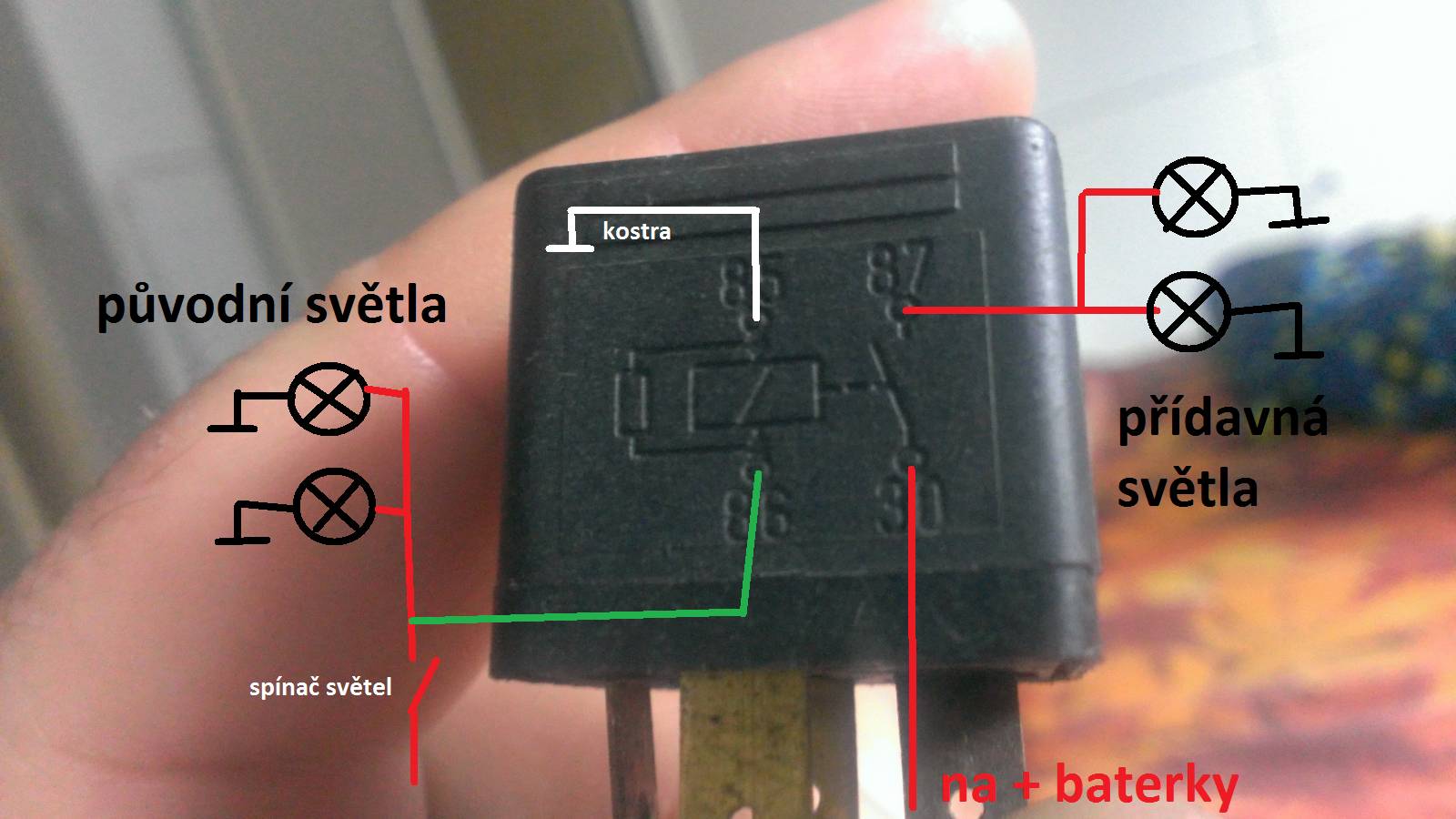

Nejsem sice Gumídek, ale snad odpovím taky :)

30 jde jak jsi řekl na + baterky (přes pojistku - pro sichr)
87 jde do přídavných dálkových světel
85 jde na kostru (mínus baterky)
86 jde na kabel "+" stávajících dálkových světel

Ohodnoceno: 2x

Datum: 05.11.14 19:43

OK,díky

doplněno 05.11.14 19:47:

Jen doplním, že jsem v tom schématu relé kostřil až v kabině zapomocí spínače. Díky tomu jsem si mohl vybrat, zda přídavné dálky používat či nikoliv. Třeba za mlhy se hodí je raději vyřadit, protože světelnou houkačkou bych měl při namátkovém stisknutí plné bílé mléko z 60W+60W (2xH4) + 55W + 55W (přídavné).

Ohodnoceno: 1x

Datum: 06.11.14 06:03
Ohodnoceno: 0x
