Cyklovač stěračů Škoda 105

Od: Datum: 15.09.13 21:07 odpovědí: 3 změna: 15.09.13 22:38
avatar

Ahoj, dostal se mi do rukou cyklovač stěračů, pravděpodobně z některé starší Škodovky (asi ze 100), má ale jen dvouvodičové zapojení. Všecny cyklovače co jsem našel ale mají vícevodičové zapojení a tak bych chtěl poradit, jestli má někdo zkušenost s tímto.

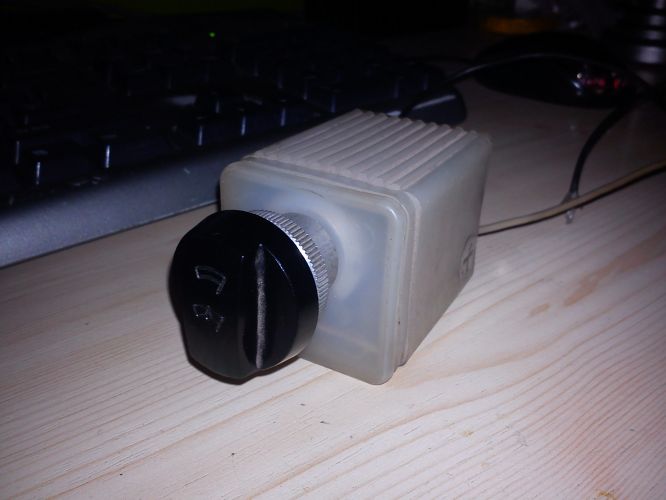

Ovládá se potenciometrem s vypínačem, osobně si myslím, že by mohl být zapojen tak, že obchází samotný vypínač stěračů pod volantem, tedy buď zapnu stěrače normálně, nebo zapnu kolečkem tento cyklovač. Je tohle zapojení reálné?

Přikládám fotky cyklovače, chtěl bych si ho dát do své stopětky, když už tu možnost mám, na tyto podzimní deštíky se určitě bude hodit :)

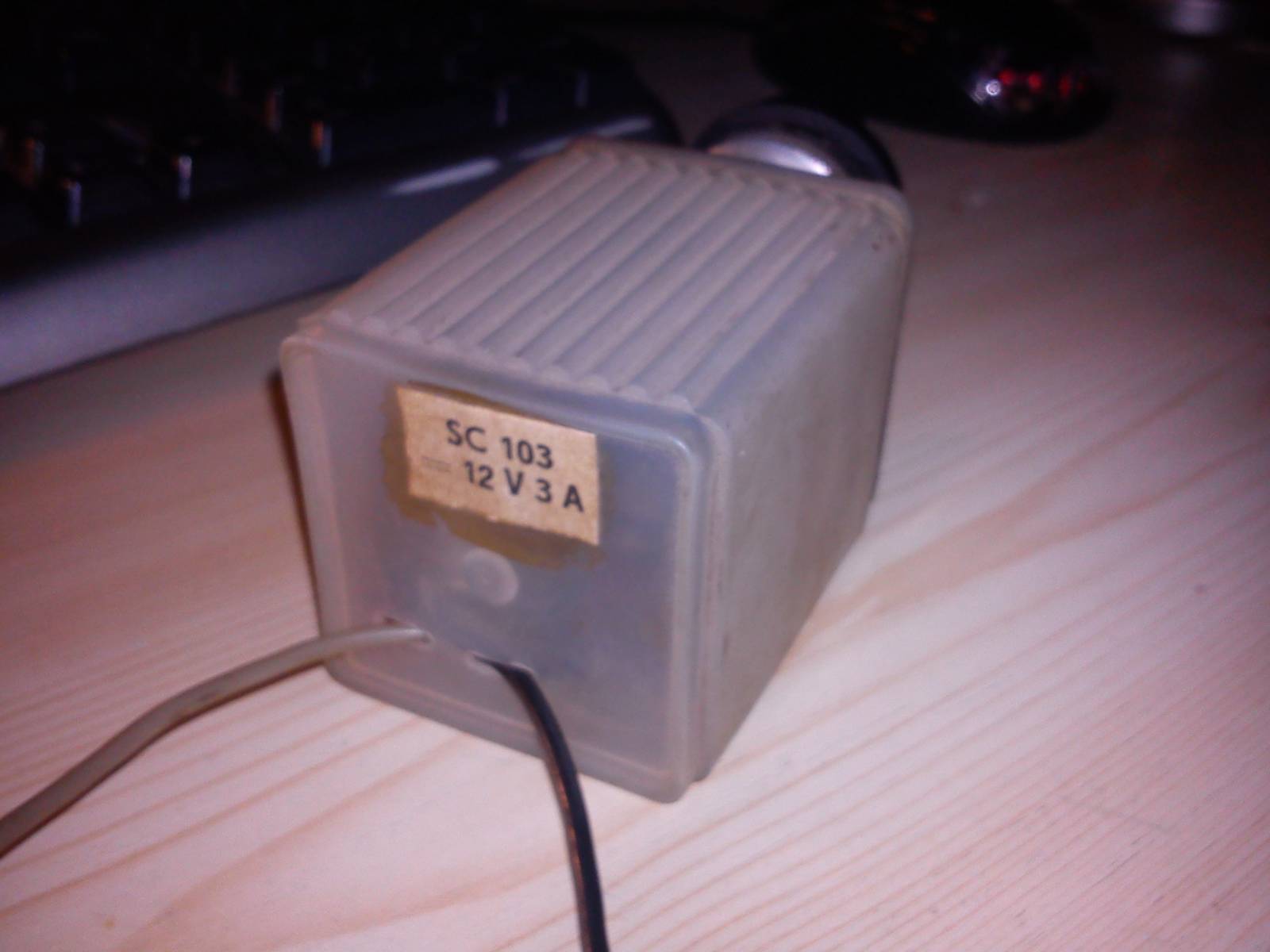

Díky moc za případné rady. Cyklovač nese označení SC 103, ale nikde se mi nepodařil dohledat.



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 15.09.13 21:13

Řekl bych, že bude v seriovém spojení, akorát nevím, jestli na + nebo na kostře.

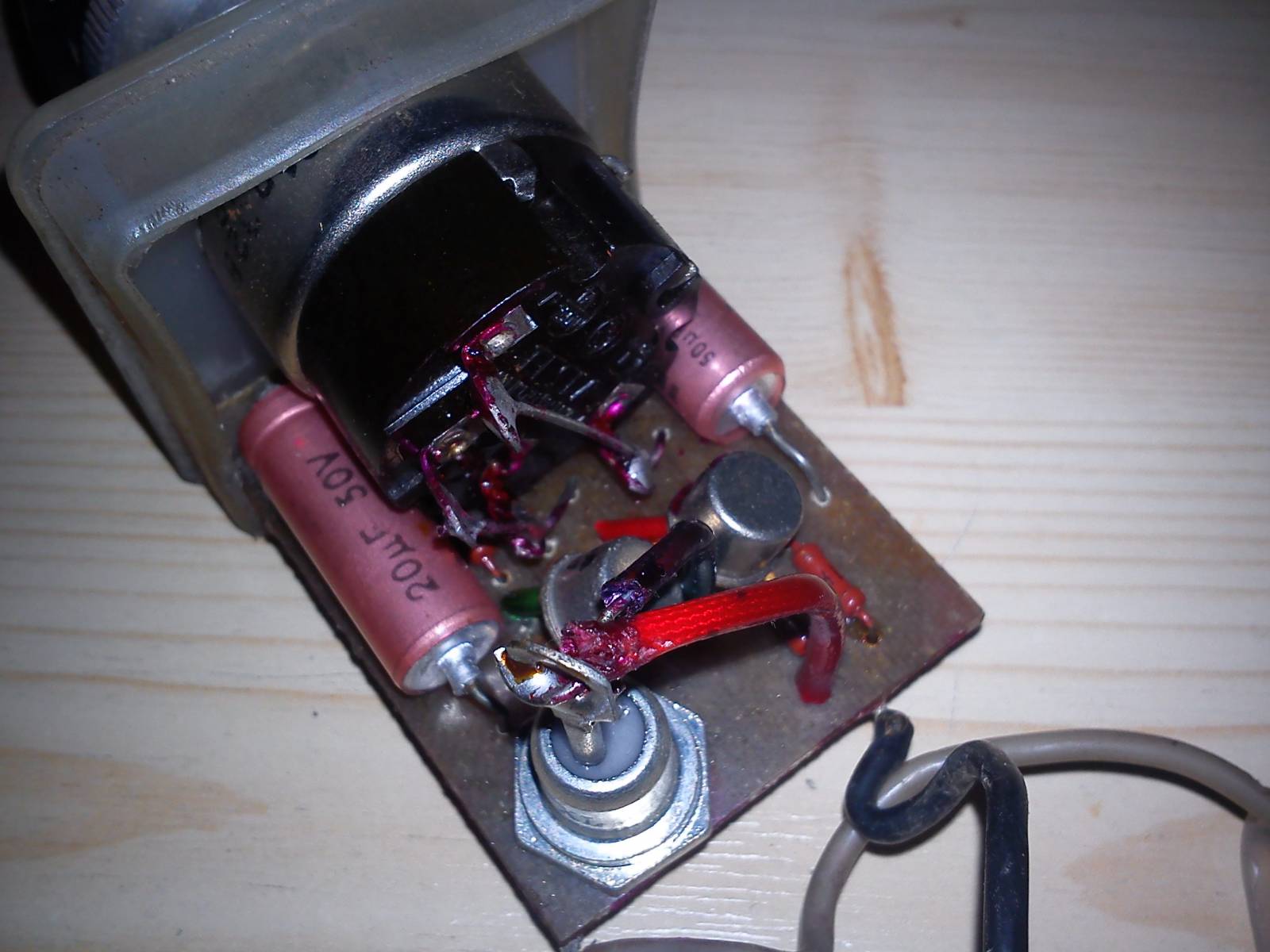

Tyrystor spíná, dva kondy s různou vybíjecí hodnotou (kapacita,čas),...

doplněno 15.09.13 21:14:

Otestoval bych to se žárovkou.

doplněno 15.09.13 21:19:

Možná by pomohlo nakreslit schéma

doplněno 15.09.13 21:23:

Vrazil bych to dle schématu mezi B a C

http://skoda.panda.cz/clanek.php3?id=106

doplněno 15.09.13 21:36:

zapojuj do serie dle tyrystoru, a´t si to ještě neodpálíš

doplněno 15.09.13 21:50:

Takže svítí a nesvítí dle intervalu? Kolik to má poloh?

Ohodnoceno: 2x

Datum: 15.09.13 21:16
avatar

to se žárovkou mě nenapadlo, jdu to otestovat :)

doplněno 15.09.13 21:40:

Tak se zdá, že takto funguje ale přijde mi, že cykluje podle nálady. Zkusím pořádně prohřát všechny spoje na DPS a vyčistit potenciometr. Potom se pokusím nakreslit schéma :)

Od: rnk*
Datum: 15.09.13 22:38

Vyměňte všechny elektrolytycké kondenzátory. po těch letech budou zničené. Vysychá jim elektrolyt.

Ohodnoceno: 0x
