Jawa 21 zapálko

Od: Datum: 06.09.13 18:45 odpovědí: 9 změna: 07.09.13 09:20

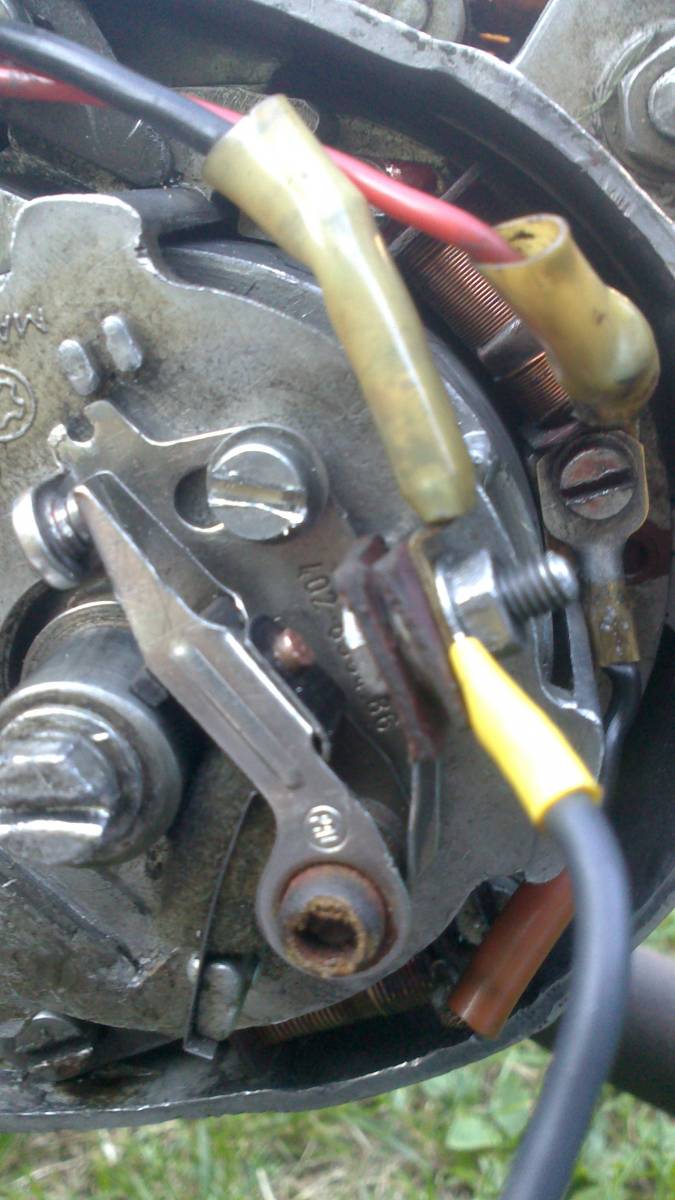

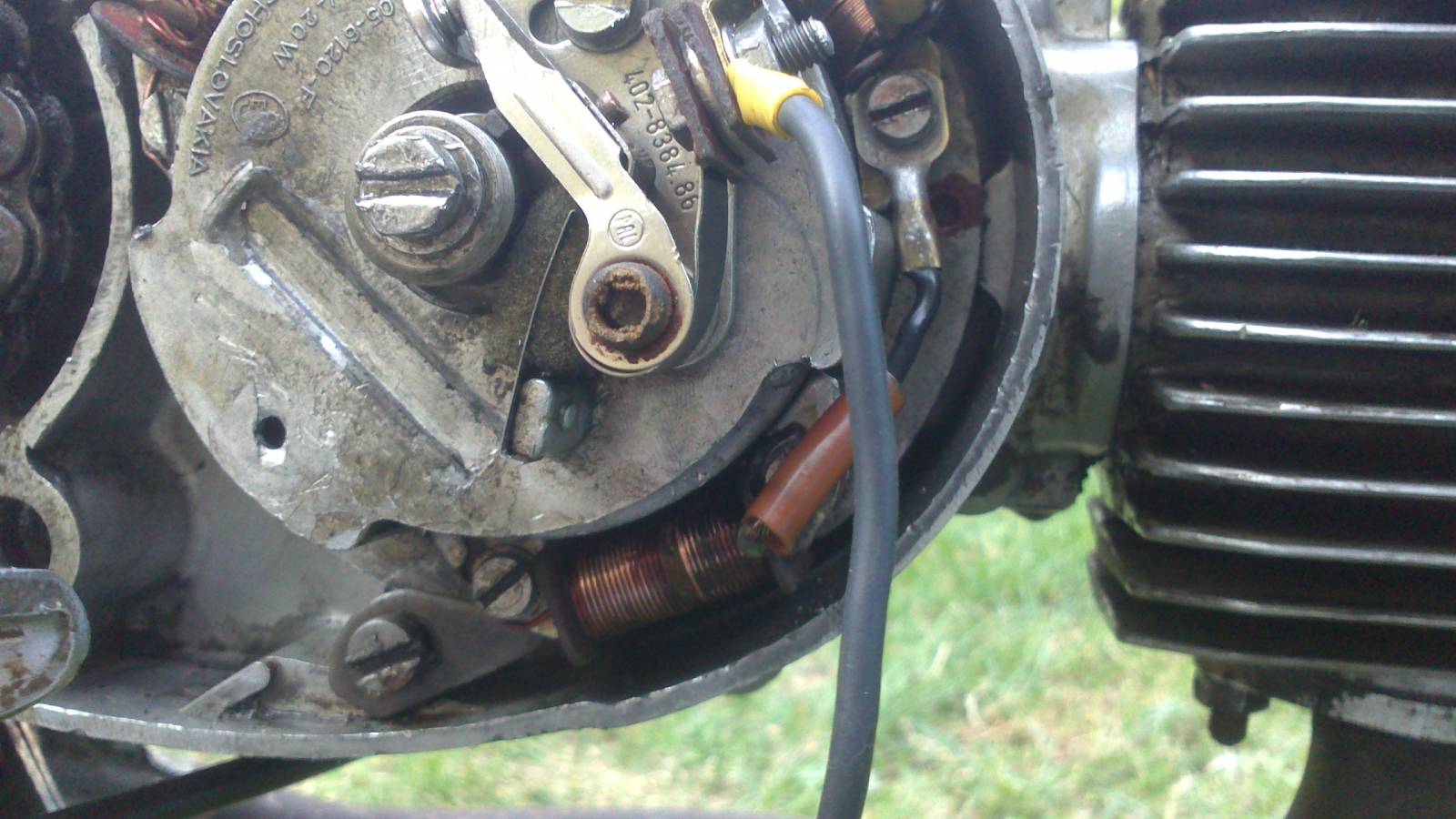

zdravím chci se zeptat jak mají být zapojené drátky na obrazcích a jestli jsou v dobrém pořadí a vůbec jestli jsou dobře zapojené a pokud ne tak bych potřeboval poradit kam jaký drátek dát.v návodu (v knížce) tak toho moc nelze vidět.A ještě se chci zeptat jestli vadí když kondenzátor není připevněný na zapalovaní (objímka se mi ulomila) a jak se jmenuje cívka je nahoře v levo mám tam zelený drát (ale prý by měl být černý=zapalovací cívka)



Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 06.09.13 19:22
avatar

Na barvy si už nevzpomínám, ale větší cívka je na zapalování a menší na napájení světla a houkačky, pokud si doře pamatuji.

Kondenzátor musí být elektricky vodivě připevněn, jinak nebude správně fungovat, jeden jeho pól je tvořen právě hliníkovým obalem...

Ohodnoceno: 0x

Datum: 06.09.13 20:03
avatar

ano kondenzátor musí být přez objímku přišroubován na prvním fotu je závit a nad ním prolis tak tam patří

objímka je stejná jak na 120ce

další důležitá věc je to mít u kladívka v tom oku dobře odizolovaný ten šroub se nesmí dotknout toho oka jinak nejedeš měla by tam bejt vsazená umělohmotná vložka a na ní pak ty pertinaxový podložky

Ohodnoceno: 0x

Datum: 06.09.13 20:29
avatar

To Dabel-není nezbytně nutné aby byl kondík umístěn v původním místě,osobně jsem ho předělával a měl jsem jej v objímce u indukční cívky.Není tam závit,ale bylo to na nýtek a mně se objímka ulomila,ale nýtek zůstal!Podmínkou je ukostření!

Ohodnoceno: 0x

Datum: 06.09.13 20:10

Můžete čerpat mnoho dalších rad tady, s kabely moc neporadím... http://jawa-pionyr.webnode.cz/

Ohodnoceno: 0x

Od: watta97*
Datum: 06.09.13 21:46

Pincka jsem nikdy neměl ale jednou jsem dával dokupy zapalko a jsou tam pokud vim 3 cívky. Jedna zapalovací a 2 na světla a na klakson. Ty barvy drátu nemusí být originál to nevim jak to je ale ty 2 cívky mezi sebou musí být spojeny něčim jedna pak je ukostřená a druhá vede do spínačky na č. 55 pokud vim. A ten kondík bejt připojen rozhodně musí jinak ti to nebude dávat jiskru a nepojede ti to.

Ohodnoceno: 0x

Od: horaktom123*
Datum: 06.09.13 23:30

dík za odpovědi takže ty 2 cívky mám nechat zapojené do sebe jo.A v jak tam mám teda dát ty ostatní drátky a podložky(nějak ať to pochopím :)

Od: hop®
Datum: 06.09.13 23:35
avatar

Jaké ostatní drátky a podložky?
...žádný volný drátek na fotkách nevidím a kladívko také vypadá dobře připojené a izolované...
Jaký vlastně řešíte problém, nehází to jiskru nebo to netroubí? Někdy bývá průšvih i v přepínači v hlavě řídítek...

Ohodnoceno: 0x

Od: horaktom123*
Datum: 07.09.13 09:11

nestartuje

Od: watta97*
Datum: 07.09.13 09:20

:D když ti to nestartuje tak jsou 2 možnosti bud si při startování nedal ten kondík na kostru a nebo máš špatnej předstih. Pokud nebudeš mit ten kondík ukostřenej tak budeš mít na kladívkách blesky a nechytne ti to. Ty 2 cívky jsou mezi sebou spojeny izolovaným drátem (cívkou smaltovanou) a potom konec jedné cívky jde na kostru a konec druhé cívky jde do spínačky na č. 55.

Ohodnoceno: 0x
