Elektrika pátých dveří Felície

Od: Datum: 17.12.12 09:18 odpovědí: 5 změna: 17.12.12 16:17
avatar

Zdravím všechny,včera s kámošem jsme měnily zhnilé páté dveře u Felície,a nahradili druhýma ale problém vznikl v moment kdy dráty byli uštíplé,no a spojili jsme černý s černým,hnědý s hnědým,pak tam jsou zeléné s černým proužkem tuším 3,no a z auta mu vedlo 6 kablíků a z těch druhých dveří už jen 5,no tak jsme to nezapojily všechno nechali jsme něco odpojené,jenom sme to zaizolovali páskou,a řekl jsem že se na to podívám na internetu,tudiž se ptám jestli nemáte nějaký schéma nebo nevíte jak ty dráty mají být do sebe spojený.

doplněno 17.12.12 09:24:

P.S.Ještě by si tam chtěl přidělat přídavné brzdové světlo ale v těch dveří jsou jenom takové gumové ucpávky,a jsou tam velké díry neexistuje něco na to jako příchytka na přídavné brzdové světlo zadní?

A jak je ten tapícerunk na pátých dveří,jak je ten motorek od stěračů tak má ulomené ty packy tak kde se to dá sehnat?


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 17.12.12 10:01

Packy tapecu?

http://www.amd-autodily.cz/ka…skla/prichytka-calouneni.html

http://www.amd-autodily.cz/ka…la/spona-calouneni-dveri.html

Příchytky brzdového světla?

http://www.amd-autodily.cz/ka…ichytka-brzdoveho-svetla.html

http://www.autobyznys.cz/deta…cia-10/94-8/98-orig-6u0945299

Co se týče drátů, tak není problém najít, co který je. Hnědé jsou kostry. Tlusté černé výhřev okna. Tenké světlo SPZ (tuším žlutý proužek), 3 dráty pro dojezd a pohon stěrače. Dva drátky pro spínač zavření dveří v zámku pro kufrové světlo.

Příště se dráty neštípou, ale vypichují z konektorů. Jde to i upravenou kancelářskou sponkou. ;)

Ohodnoceno: 0x

Datum: 17.12.12 11:51
avatar

Ahoj gumídku,nerozumím té větě: Příště se dráty neštípou, ale vypichují z konektorů. Jde to i upravenou kancelářskou sponkou

ty dráty byli uštíplé od toho maníka od kterého jsme to kupovali,tam žádné konektory nebyli bylo to uštíplé tam jak je ta gumová průchodka tam jak jsou ty panty,no a to zapojení nám dělá trochu problém,není někde na netu nějaká fotka jak to má vypadat nebo obrázek jak je to spojené?Ony ty barvu jsou trochu jiné na těch druhých dveří než jsou vyvedeny od auta..

Datum: 17.12.12 14:24

Ahoj, no elektroinstalační svazky nejsou jako jeden, ale je jich pospojeno více. Ten co je ve dveřích kufru má přípojku u levého zadního světla. Předfacelift je tuším plochý jednořadý 8 pinů a pofacelift je takový obdélníkový 2 řadý po 5 pinech (10 pinů).

Z toho velkého konektoru, ve kterém jsou piny a na nich vodiče, se ty piny jednotlivě opatrně vytahují. Vypichovátko jim po stranách zamáčke zámečky a pin vyleze i z drátem ven z těla konektoru. Tedy při výměně dveří nebo výměně průchodky se konektory rozhodně neuštípnou a pak nepájí. Vypíchnou se z konektoru.

Schémata hledej na wp rock felicia (dej google). Je tam komplet dílenská příručka, tak si ta PDF postahuj všechna.

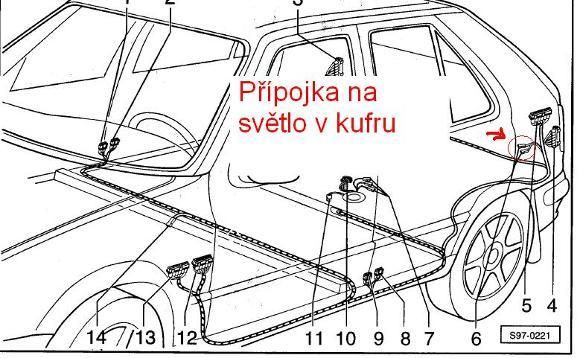

Tady je ten konektro k 5-tým dveřím (číslo 5)

doplněno 17.12.12 14:26:

obr

doplněno 17.12.12 14:28:

úplně dole webovky:

http://wrp.cz/clanky/felicia.html

Ohodnoceno: 0x

Datum: 17.12.12 15:52
avatar

Dobrý stránky,dík ještě se chci zeptat kam připojuješ zadní brzdové světlo?Já mám jeden konec na kostře vzadu jak je levé světlo vevnitř je šroubek a jeden mám napojení v té zástrčce na světlo od brzd ale pořád to vypadává.

Datum: 17.12.12 16:17

Normálně jeden dám nakostru a druhý na přívod k žárovce levého brzdového světla. Najdeš ten správný drát, cca 50mm od konektoru jdeš po něm, v tom místě nařízneš kolemdokola opatrně izolaci, pak hned vedle cca 5mm to samé a pak ten díl mezi nařízneš podél a vyjmeš ten kus izolace a zůstane ti 5mm obnažený měděný vodič. Na ten omotáš obnažený vodič k třetímu světlu a místo proletuješ a pak zaizoluješ.

Nebo si koupíš rychlospojku a pomocí ní to vodivě propojíš. U ní se dráty neodizolovávají. Svorka je sama nařízne vidličkou. Možná ta bude nejlepší.;)

Viz. ty příručky. Za levým světlem vzadu je hlavní kostřící bod, takže dáš kabelové oko na ten káblík ke světlu a přidáš ho k těm ostatním.

doplněno 17.12.12 16:19:

http://www.google.cz/imgres?q=rychlospojka+vodi%C4%8De&um=1&hl=cs&tbo=d&rlz=1R2RNLC_csCZ512&biw=1024&bih=372&tbm=isch&tbnid=y5om6ODpApAOCM:&imgrefurl=http://azs.wz.cz/favorit.html&docid=yUlDfYKyRwdOgM&imgurl=http://azs.wz.cz/favorit/konektor%252520svetla1.JPG&w=800&h=600&ei=pDfPUJXkOpDntQa-j4D4AQ&zoom=1&iact=rc&dur=109&sig=116628962784469592535&page=1&tbnh=140&tbnw=187&start=0&ndsp=10&ved=1t:429,r:6,s:0,i:103&tx=81&ty=53

http://www.elektrohadrava.cz/…28525c164f2ccfc29869f387903fb

doplněno 17.12.12 16:21:

kombinačkama ty dráty ve spojce gilotinuješ *frajer*

Ohodnoceno: 0x
