Minimální průřez vodiče

Od: krystof 25.07.23 21:21

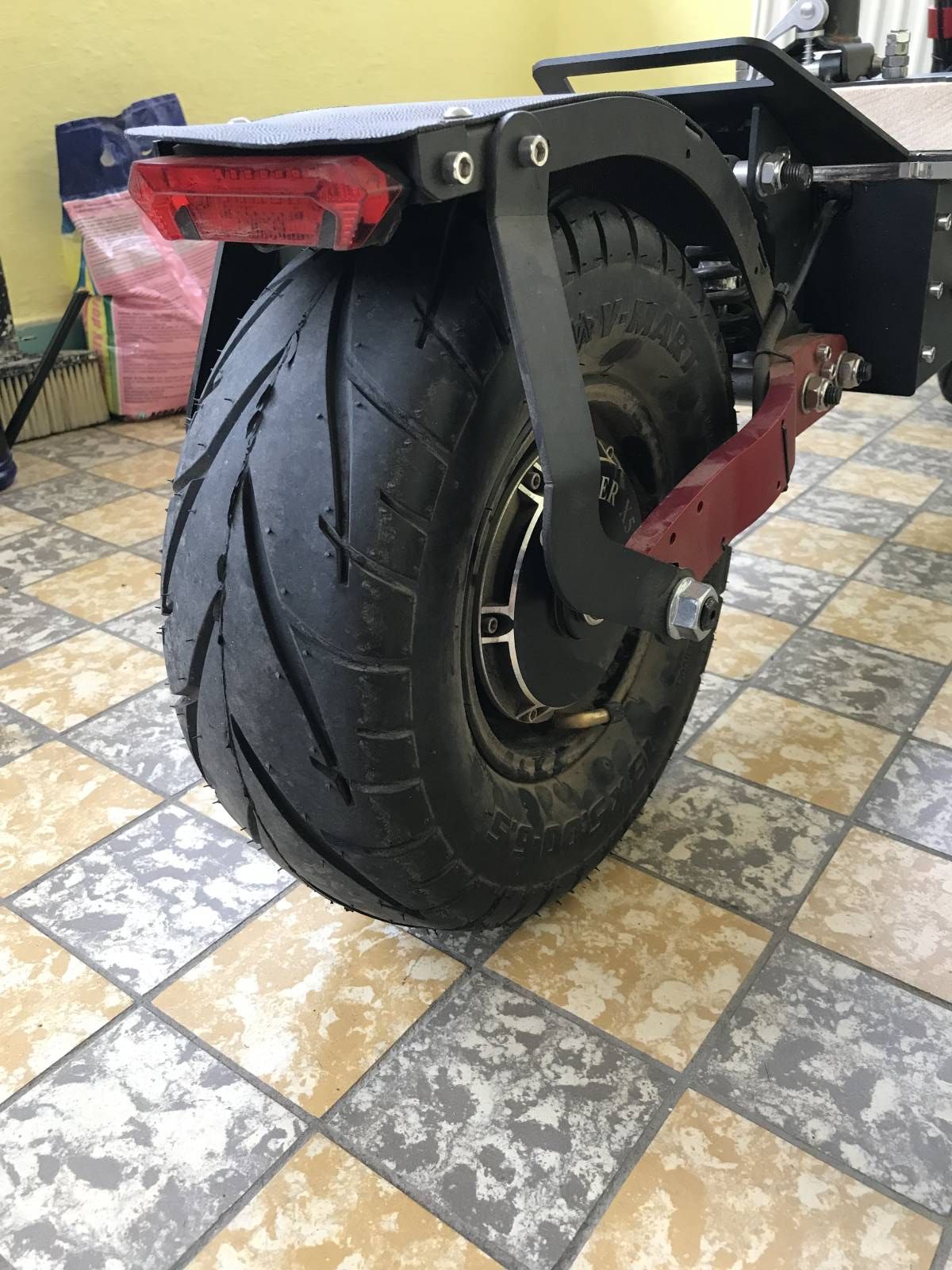

Dobrý večer, jaký je minimální průřez vodiče pro proud 45 A? Mám elektrickou koloběžku s max. proudem 45 A na motor, měl jsem sundaný dekl a ty kabely k motorům se mi nezdají moc silné, nevím jak tlustou mají izolaci, ale jsou jen o trochu silnější než klasický kabel na 230 V, tipuji tak 1 mm průřez. Bohužel jsem neudělal fotku, tak sem dám alespoň foto kabelu zvenky, jsou v něm 3 dráty. Koloběžka jinak jede v pohodě, jen ten kabel se mi nezdá dostatečně silný.

21 odpovědí na otázku

Řazeno dle hodnocení

kmet

25.07.23 21:30

Záleží na materiálu jádra a izolaci. Extrém, působící tence může být bezkyslíkatá měď (stačí menší průřez) a silikonová izolace, ta vydrží i 200°C a počítá se s koeficientem zatížení, 45A neteče furt, tedy vodič má čas se chladit.

krystof

25.07.23 21:39

To mě také napadlo, těch 45 A tam reálně poteče asi jen při plném výkonu a jízdě do kopce, ale to se děje málokdy.

mikihans®

25.07.23 21:40

To samozřejmě záleží, ale znatelná výkonová ztráta na vodiči není úplně žádoucí, zvlášt u akumulátorového stroje.

[přidat komentář]

mikihans®

25.07.23 21:27

Na to bych osobně dal minimálně 4 mm2 průřez, lépe 6, úplně ideálně 10.

[přidat komentář]

milancukrar®

25.07.23 21:27

Ale asi tam máte 12V, proto silnější kabel, nežli na 240V.

A co trabant, 6V, tam byto bylo ještě silnější.

mikihans®

25.07.23 21:28

Však on se mu kabel nezdá dostatečně silný. Jinak málokterá koloběžka má 12V systém, dnes spíše 36V, 48V i víc.

krystof

25.07.23 21:31

Motor je na 60V

milancukrar®

25.07.23 21:37

Omlouvám se, přehlédl jsem, že jde o koloběžku, domnívál jsem se, že jde o motorku. Špatně čtu i problém, o silném kabelu. jdo spát.

Omlouvám se.

[přidat komentář]

gilhad®

25.07.23 21:35

Tady máš pro představu nějaké hodnoty. (Pravda, pro trvalé zatíčení, ten motor asi nepojede pořád na doraz, ale přece ...)

eshop.elektrokomponenty.c/...

[přidat komentář]

gumidek®

25.07.23 21:56

Taky záleží na délce vodiče. Jiné bude přenášet 45A 10m a jiné 10cm.

Tady je to ovšem zanedbatelný fakt. Motor je hned u akumulátoru. Výrobce, aby ušetřil to má určitě na hraně použitelnosti. Jestli tam jsou tři dráty, tak je motor 3fázový synchroní s magnety. Proud tedy neteče stejnosměrně a stále. Dráty asi proto snesou menší průřez. Defakto stejný jako vinutí rotoru.

krystof

25.07.23 22:06

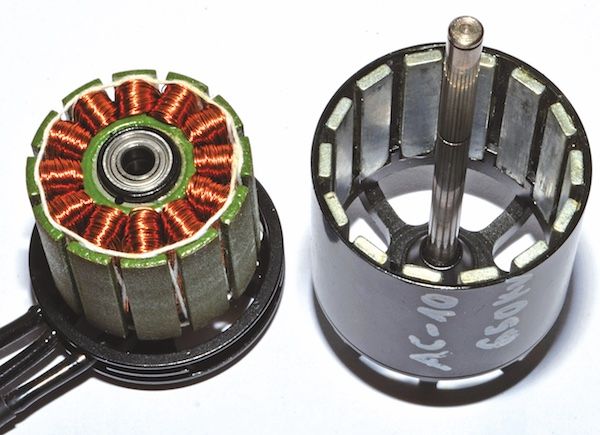

U těchhle motorů je vinutí na statoru, rotor tvoří magnety.

gumidek®

25.07.23 22:21

Divné a trochu nesmyslné, protože si to vyžaduje použití sběracích kroužků z rotoru. Běžně je spíše rotorem obal bubnu náboje a statorem s cívkama je střed náboje.

krystof

25.07.23 22:49

krystof

25.07.23 23:08

Vždyt jsem vlastně napsal to samé..

gum

26.07.23 07:22

Máš pravdu. Ne vždy je rotorem střed motoru.

[přidat komentář]

ra20z®

26.07.23 08:04

Údaj čínských ampérů berte s rezervou. Takový proud tam poteče pár desetin sekundy při rozběhu motoru. Koupil jste spotřební zboží, dimenzovaní a kvalita výrobků je ohledem na plánovanou životnost.

krystof

26.07.23 08:17

A co dnes není spotřební zboží?

ra20z®

26.07.23 08:23

Výrobky určené pro průmyslové použití.

krystof

26.07.23 08:33

I Číňané umí dělat kvalitní věci.. Jinak ten proud tam neteče při rozběhu, ale při plném výkonu a zatížení. Ale k tomu dojde málokdy.

ra20z®

26.07.23 08:51

Ano i čína umí vyrobit kvalitní výrobky. Ale výrobní cena by byla jinde.
Těch 45 ampér možná poteče z akumulátoru do střídače, ale motor je 3fázový tudíž efektivní hodnota proudu je jiná.
Vodiče můžou mít teflonovou izolaci tudíž proudová zatížitelnost je větší, ale zatěžovatel je menší.
Motor který by byl schopen běžet dlouhodobě na jmenovitý výkon s životností minimálně tisíce motohodin by vypadal jinak.

krystof

26.07.23 09:09

To ano, ale tenhle motor není určený na to aby něco poháněl x hodin v kuse, tak proto je asi takový jaký je.
