Dobrý den,můžete mi prosím někdo poradit když si koupím tento LC filtr : conrad.cz/...
tak jestli ho můžu normálně zapojit mezi měničem u kotle a kotlem,čerpadla mají při výpadku divný zvuk,prostě mi jde o to
jestli tomuto filtru nevadí když za normální situace do něj poteče normální sinusový průběh a při bezproudí modifikovaná sinusovka? Máte prosím někdo zkušenosti s tímto filtrem? popřípadě s tímto případem?
Moc děkuji budu rád za každou odpověď díky.
Můžete normálně použít.Filtr je nastaven na sinus 50Hz.Předpokládejme že z měniče jde také sinus a 50hz.Jestli mají čerpadla jiný zvuk, tak tam asi tyto parametry nebudou.Filtru je to jedno.Jenom nebude filtrovat jak má.Spíše shoří čerpadlo.Změřit tedy osciloskopem průběhy na měniči a potom se uvidí.
Z úplně nejlevnějších měničů leze obdélníkový sigál a tím je modifikována sinusovka pomocí PWM. Na výstupu takovéhoto měniče by měl být LC filtr. Pokud není, projevuje se to tím divním zvukem, napětové špičky mohou i poškodit vinutí čerpadla. Doporučil bych koupit UPS s čistým sinus výstupem, nebo na výstup zařadit sériově L a paralelně za to C, o hodnotách cca L=5mH, C = 100N/600V, ta cívka musí vydržet aspoň dvojnásobek proudu než co poteče čerpadlem. To co jste našel je pouze odrušovací člen k potlačení rušení ze spotřebiče, do ostatních spotřebičů, zapojení do tohoto obvodu bude mít minimální účinek.
Dobrý den díky za odpověď.

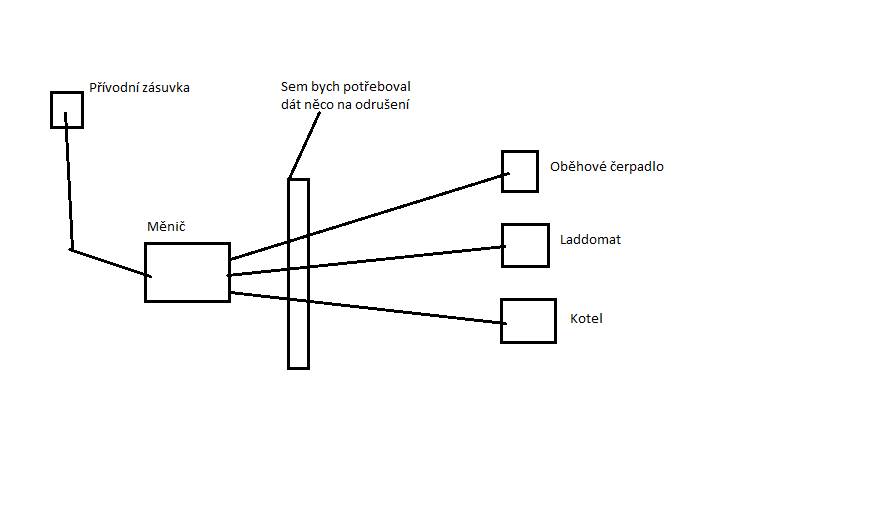

Jenom pro upřesnění mám kotel Atmos s odběrem 50W,Laddomat s odběrem 65W a oběhovým čerpadlem také 65W dále mám právě již zakoupený měnič s právě modifikovanou sinusovkou tento: himalaj.cz/... a mám to zapojené podle obrázku.Mohl byste mi prosím poradit co mezi měnič a tyto zařízení vložit? Někde jsem četl že právě LC filtr..
Moc děkuji za odpověď.
Již jsem psal, ale zřejmě bude nutné postavit filtr z jednotlivých součástek. Nemáte-li tuto možnost, možná by to mohl vyřešit aspoň připojený kondík nezi fázi a nulák. Takový ten co se dává k zářivce, vzít aspoň tak 2 či 3. Jinak pro více infa by to chtělo vědět co z toho měniče leze, při takové zátěži jakou píšete, by to ale mělo být v pohodě, nejhorší vlastnosti ten měnič bude mít při menším odběru, nebo když se odpojí nějaká zátěž, třeba čeradlo vypne.
Děkuji moc,možnost bych měl ten filtr postavit ale nevím jaké mám použít parametry a hlavně z čeho ho postavit jestli stačí jen ta cívka a kondík?Moh byste mi prosím poradit?Děkuji.
Dobrý den, Pane Pavelv mohl bych vás poprosit jestli byste mi nenapsal jaké součástky použít a jejich parametry nechci aby to bylo tak rozměrné tak bych potřeboval jinačí variantu než kondenzátory ze zářivek.. Byl bych Vám moc vděčný moc děkuji.
Součástky jsem již psal výše, bohužel je to bez plošného spojem který by jste musel udělat sám, filtr v jakémkoli zařízení se řadí mezi největší součástky. Podle toho se dá poznat i kvalita zařízení.
Děkuji moc takže opravdu bude stačit jenom cívka 5mH a kondík 100n? potřebuji to udělat ještě než se začne pořádně topit..díky
na 100% vám to nepotvrdím, záleží jaká je spínací frekvence toho měniče a co z toho leze, ale nedávno jsme v práci stavěli takovýto měnič a navrhoval jsem tam pro spínací frekvenci 50KHz takovéto hodnoty a bylo to v pořádku.
Tak děkuji zkusím to vyrobit snad to půde..potřebuji aby se to vyhladilo než začne topná sezóna..
Co to je modifikovaná sinusovka?Buď je tam normální sinus z měniče ,nebo je to vše bastl,Shoří čerpadlo.At si změří proud
ze sítě a pak z měničem popřípadě s filtrem,

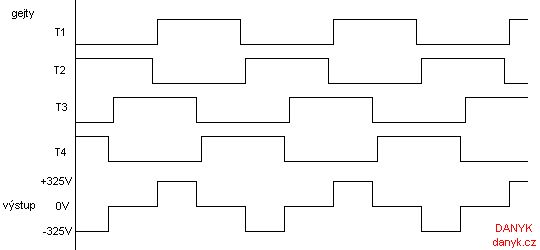

Modifikovaná sinusovka je tohle:
doplněno 14.10.13 18:16:To poslední.
doplněno 14.10.13 20:46:Takovýto výstup mají i některé komerční měniče.
Rozumim.Je to, ale bastl.Ty náběžný a sestupný hrany dělají své.Neni to analog sinus.Koupit sinus.Je ale drahý.Lc filtr to
srovná částečně.To je, ale pro laboranty,
