Jak zapojit motor z pračky

Od: motorak 20.03.18 19:38

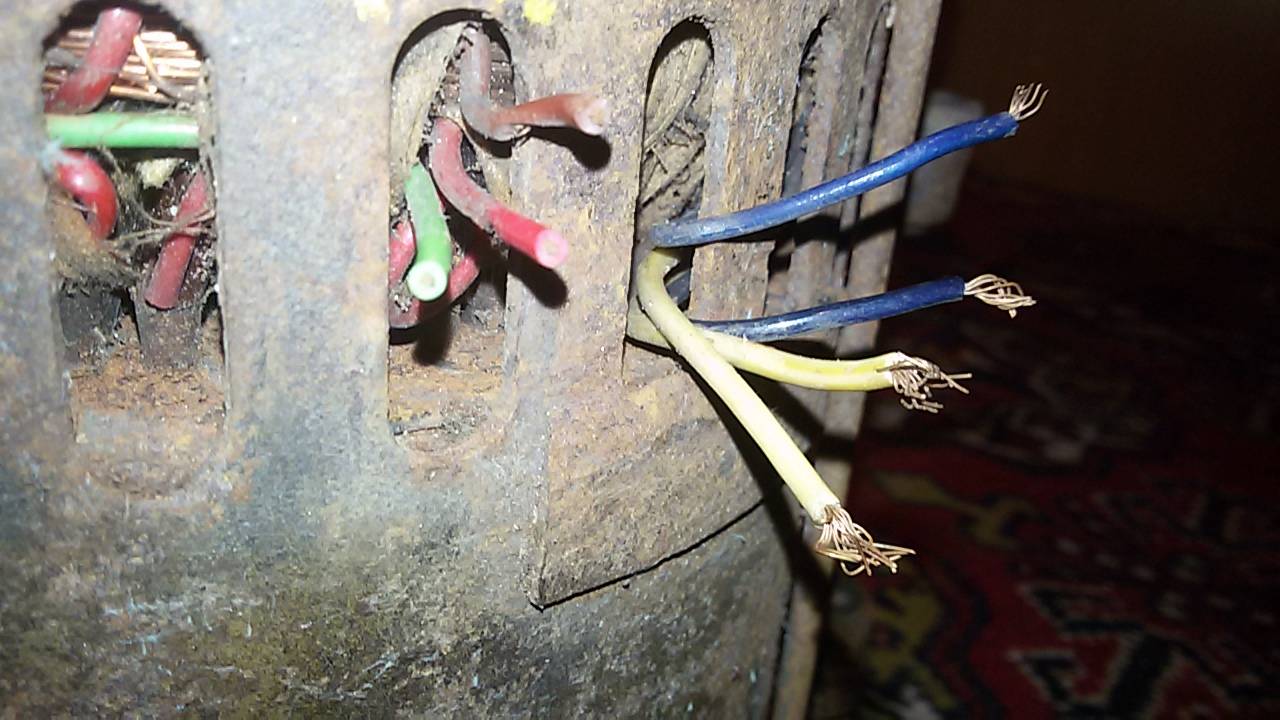

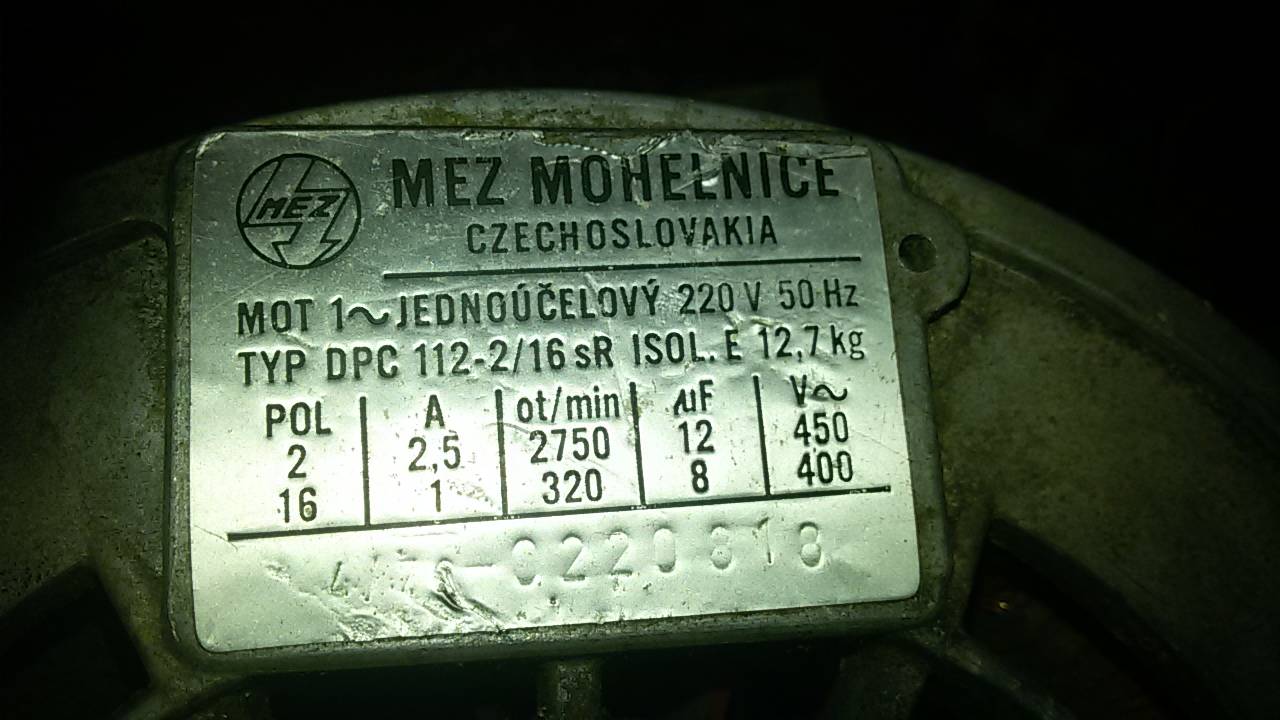

Dobrý den, marně se snažím vypátrat jak zapojit starší motor z pračky který chci použít jako pohon čerpadla na možnost 16 pólů .Bohužel nevím který drát do čeho vede.jedná se o motor DPC 112-2/16 sR další info na foto. Nevím zdali by nešel zapojit i na tři fáze. Prosím tedy o nějakou radu či schéma nebo návod...
děkuji

13 odpovědí na otázku

Řazeno dle hodnocení

jenicek*

20.03.18 22:30

Na tři fáze ho NEZAPOJUJTE,protože je určené na 230v(1fáze+nulák)! Na 400v dlouho nepoběží a nebo vyletí jističe. Chce to proměřit odpor jednotlivých vodičů mezi sebou a kostrou motoru. Pokud nevíte jak to udělat,poproste souseda/kamaráda ať to udělá. Jasný?

[přidat komentář]

jenicek*

20.03.18 22:52

Být vámi, ten motor bych hodil do šrotu,bůh ví v jakém je stavu. Myslím si,ale můžu se plést: modrý-středy vinutí(N)
žlutý č.1-pomalý běh (vinutí č.1)
žlutý č.2-rychlý běh (vinutí č.2)
růžový-termostat(tepelná pojistka)
zelený-ukostření(uzemnění motoru) !NA KOSTRU VŽDY ZELENOŽLUTÝ!
modré z motoru - modrý z kabelu(N)
žlutý č.1 - hnědá/černá přepnutá fáze z kabelu(L)
žlutý č.2 - hnědá/černá přepnutá fáze z kabelu(L)
růźový - nezapojen
zelený - zž vodič z kabelu(PE)

magdon®

21.03.18 13:26

jenicek - Ono to tak jednoduché nebude. Tyhle motory mají mimo pomalého a rychlého běhu ještě taky revers. Jak byste při Vašem zapojení přepínal chod vpřed/vzad? Kam byste připojil kondenzátory? Podle štítku tam jsou potřeba.

S tím, že by tomu motoru bylo nejlépe ve sběrném dvoře ovšem naprosto souhlasím.

[přidat komentář]

jenicek*

21.03.18 15:00

K čemu je podle vás ten růžový a hnědý?

[přidat komentář]

ja1

21.03.18 19:12

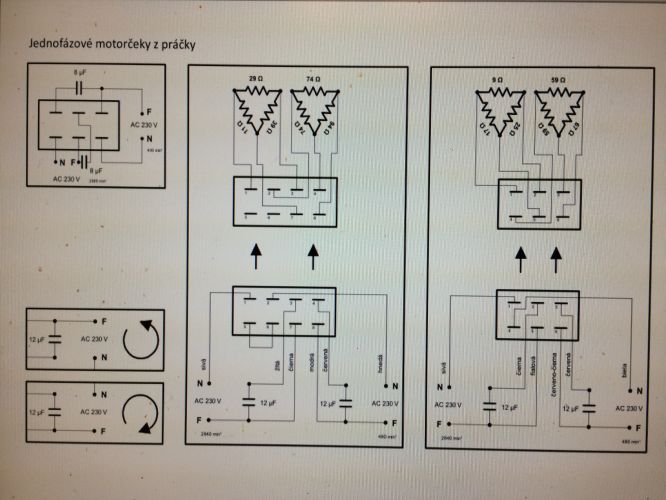

Dobrý den, snad vám to pomůže:

Omlouvám se za kvalitu - mám to v počítači v .pdf-ku, tak jsem musel vyfotit obrazovku a poslat jako obrázek.

motorak

21.03.18 20:55

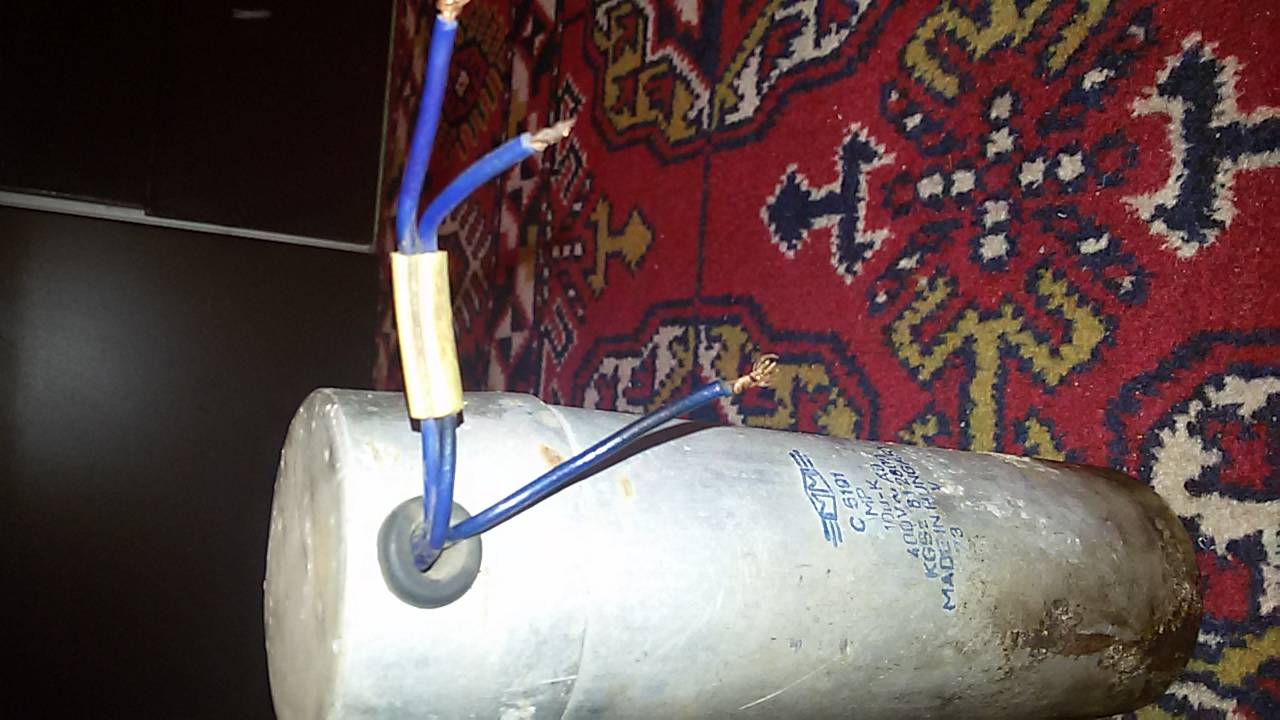

Dobrý den velice si vážím vaší pomoci, vyhodit do šrotu ho zrovna nechci, protože se mi velice hodí možnost 320 otáček což je ideální. kondenzátor původní přímo k němu mám - 10 uF . Zkusím vaše návody.

[přidat komentář]

jenicek*

22.03.18 10:21

Kolik má ten kondík uF?

[přidat komentář]

jenicek*

22.03.18 10:26

Aha , 10uF,omoluvám se ,přehlédl jsem to.

[přidat komentář]

elektrikarr

23.03.18 10:11

Ukažte fotku toho prase.e,kreré ten motor takhle ustřihlo !

[přidat komentář]

jenicek*

23.03.18 11:46

Myslíte,že ty dráty by šly nastavit "čokoládou" nebo wago svorkou?

majsterjoe*

23.03.18 11:49

wago ne

[přidat komentář]

jenicek*

23.03.18 11:55

Nechci být zlý,ale radši ho hoďte do šrotu a najděte si jiný,který je v dobrým stavu,který nemá ustřihlé vodiče a není zrezlý.

[přidat komentář]

jenicek*

26.03.18 16:19

Tak to vypadá,že tazatel zjistil zapojení motoru. Ukážete nám zapojení?
