Tranzistor a arduino

Od: Datum: 20.09.16 20:57 odpovědí: 0

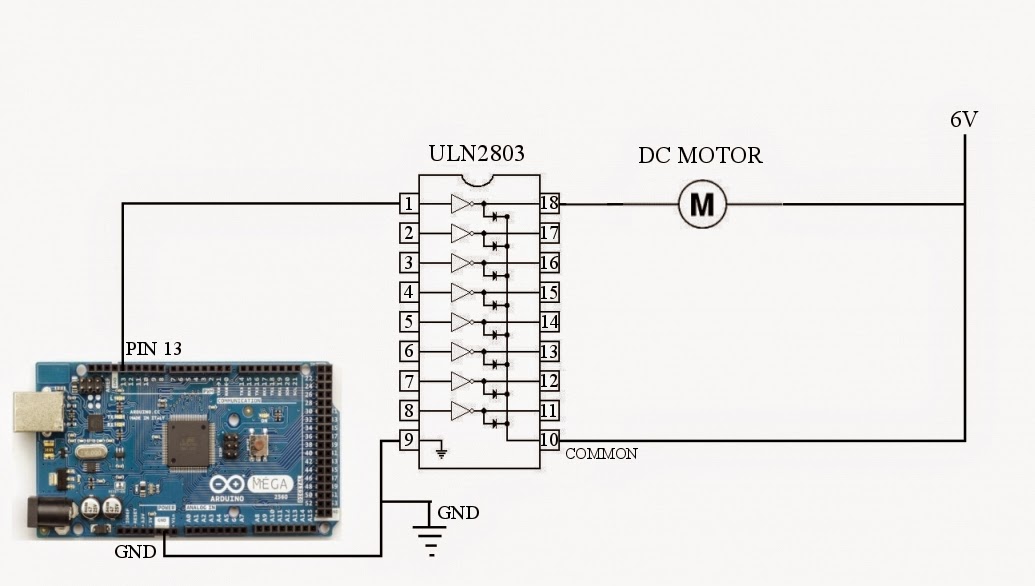

Ahoj, sestavil jsem si v podstate tohle schema ( http://4.bp.blogspot.com/-wLRJPAcIa3c/U1KNuJKukxI/AAAAAAAAJOA/bUkO5BLv_6I/s1600/JQzus21397918980.jpg) s tim rozdilem, ze misto 6V mam pripojeno 12V, arduino DUE je napajene z USB. Podle Datasheetu je max. proud prochazejici tranzistor. polem 500mA, motor si vezme 160mA a HFE je min. 1000. Takze na B-E je optim. proud 0,0015mA, takze jsem ze zdroje o 3,3 (-0,7V) dal rezistor 1750R. Ventilator se ani nepohne. Pokud prasacky pripojim misto arduina baterii 1,5V (a bez odporu), tak se ventilator roztoci, ale napeti kolem motoru je jen 8V, pritom by mel byt 10,5 (1,5 si vezme tranzistor). Tak, to je moje prvni zahada. Ted druha, rozsiril jsem schema o ( http://www.imgup.cz/image/sBN), tohle funguje v podstate OK, pokud ventilator pripojim primo na 12V (bez regulace z arduina) - analogRead strida hodnoty mezi 0 a>400, takze otacky nasnimam. Pokud to pripojim pres tranzistor, hodnoty jsou porad OK, ale kdyz do PINU 13 pustim Low, ventilator se zpomali na cca 10% a porad se toci, coz by nemel. Mam pocit, ze se pres hallovu sondu prosakuje proud. Nejspis mam nekde nejakou zakladni chybu, pres kterou se nemuzu dostat a opakuji pri kazdem pokusu o znovusestaveni. Poradite mi nekdo? Dekuju, Jirka
