Dobrý den přátelé,
mám průchozí vypínač ke světlu,tedy jsem rozřízl drát a do vzniklé mezery chci vypínač připojit.V bužírce vedou dva dráty,modrý a hnědý a ve vypínači jsou dvě zdířky po bocích dole a dvě zdířky podélně vedle sebe nahoře.Už jsem to zkusil připojit,jak mě napadlo,ale vyhodil jsem pojistky.Můžete mi někdo prosím poradit.
Děkuji Jirka
Bez toho fota to asi nedořešíme. Průchozí vypínač - jestli myslíš opravdu na lampičku, tak by měl mít jen dva kontakty na hnědý drát, jak píše Magdon, jiný průchozí si jaksi neumím představit.

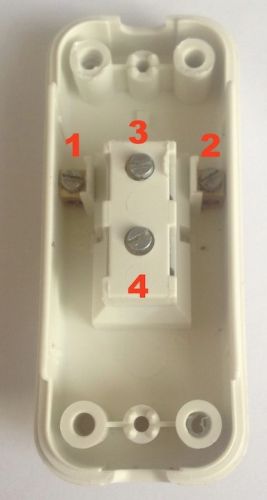

Dovolím si vrátit se ke staré otázce, protože to také teď řeším. Přikládám obrázek šňůrového (průchozího) vypínače, který bych rád připojil na dvoužilovou šňůru. Tuší někdo jak zapojit tento vypínač? Zkoušel jsem to propísknout a jediná kombinace, kdy to pískalo, byla v jedné pozici přepínače, a to svorky 3 a 4 na obrázku. Jakákoli jiná kombinace svorek ve stejné poloze přepínače nepískala a v druhé poloze přepínače nepískalo nic. Pro neznalé - pískání znamená, že je něco propojeno

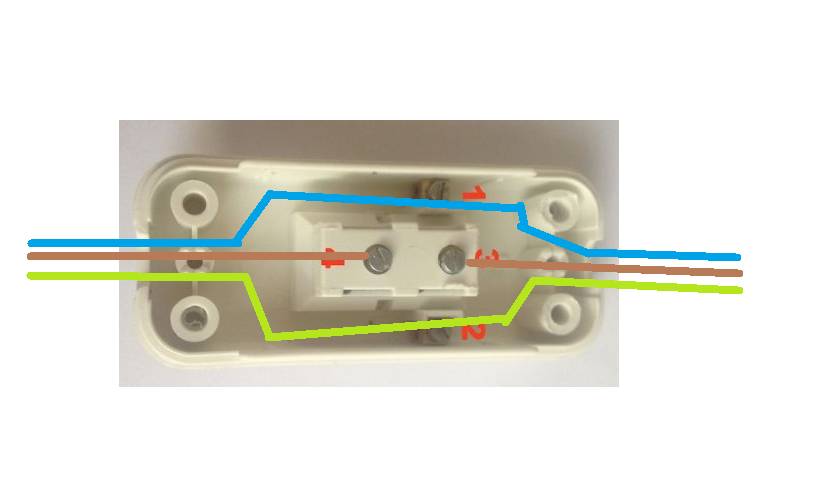

3-4 je vypínač a 1 a 2 jsou svorky, které lze využít na propojení druhé žíly (pokud je přerušená), svorky jsou samostané, takže se použije jedna nebo druhá. Nejlépe je na dvojlince přerušit jen jeden vodič a pak svorky 1 a 2 se pak nevyužíjí.
Díky, takže pro jistotu.. Mám přerušené obě žíly, takže zapojím jednu žílu z obou konců drátu do svorky 1 a druhou přerušenou žílu do 3 a 4. Pokud to tak je, tak mi to přijde s prominutím trochu zvláštní. Jaký je důvod mít tam jednu nezapojenou svorku?
Přesto děkuji za odpověď, dává to smysl, až na to, že může být problém do svorky 1 narvat dva vodiče.
Taky je mi to trochu divné, ale je to tak
Rozumější by bylo, kdyby svorky 1 a 2 byly propojené, ale i tak není problém dostat 2 vodiče do jedné, na tyhle průchozí vypínače se moc tlusté vodiče nepoužívají.
doplněno 17.06.14 17:24:Možná konstruktér toho vypínače počítal s tím, že ta druhá svorka je na ochranný vodič, pokud by byla použita 3 žilová šňůra, ale v tom případě je zvěrstvo použít jen jednopólový vpínač, v takovém případě by měl být použit vypínač, který rozpojí fázi i nulák. Důvody nebudu teď rozebírat...
