Zdravím, rekonstruovali jsme sklepní prostory ve kterých jsme zhotovili rozvaděč. Natáhli jsme přívodní kabel 3x4mm až do bytu, nyní se snažím přijít na to jak připojit PE a N na rozvod, který má jen PE (nebo je špatně označen). Rozvaděč vypadá v katastrofálním stavu. Přívod je jednofázový. Viz. foto. Děkuji za každou radu.
No tak to je super-humus.
Záleží jaký je hlavní jistič před elektroměrem, jestli se dá připojit přívod do sklepa na svorky přívodního kabelu, nebo by bylo potřeba odjistit ho ještě v bytovém rozváděči.
Podle fotek si to ale žádá ráznou "údržbu", když ne rovnou rekonstrukci. Nejlepší rada je, abyste zavolali profíka elektrikáře, který Vám ten humr trochu učeše a připojí ten humr č.2 ve sklepě.
Abych jen nehaněl, tak napíšu co se mi nelíbí a bylo by potřeba dořešit:

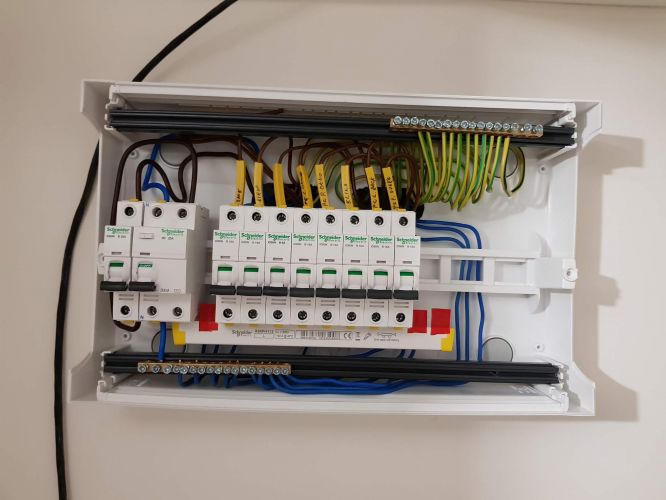

Sklep:
1) rozváděč má výrobní štítek? Měl by.
2) Zkratte hřeben na skutečný počet jističů, nebo nasaďte originální krytky
3) Označte příslušnost vodičů N a PE třeba bužírkou stejně jako máte fázové

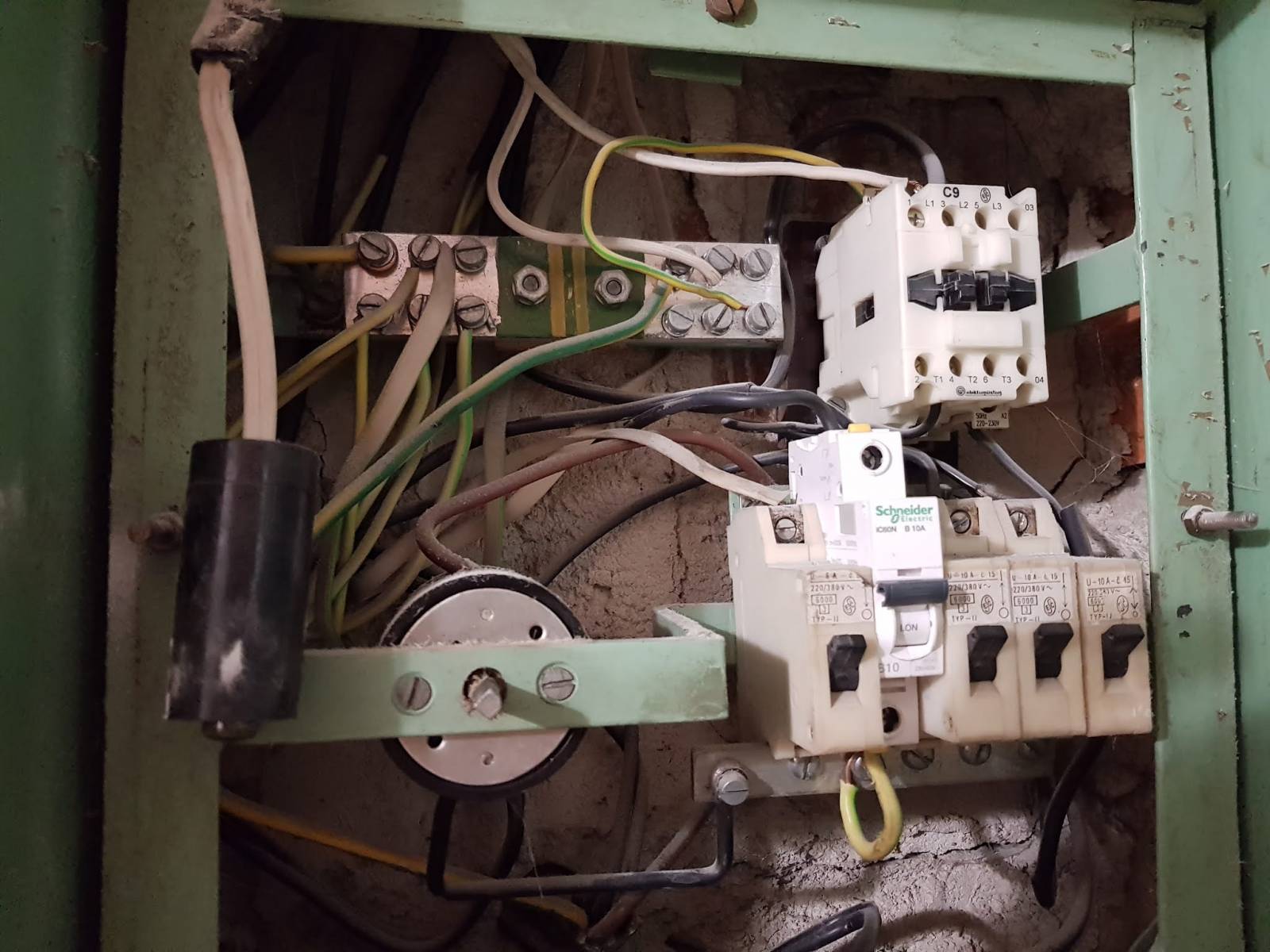

Byt:
1) Připojení nového jističe, barva propoje nemá být zelená /žlutá, nový jistič není "řemeslně dobře" uchycený, zajímal by mě krycí plech.
2) Co za drátek je přilepeno k prvnímu jističi 6A?
3) Nikde nevidím žádné označení příslušnosti vodičů k okruhům
4) Signalizace HDO je taky zajímavě provedená
5) Jestli jsou můstky Al, tak doplnit cupálky pod Cu vodiče
zapojení takhle podle fotky nerozeznám. Čekal bych ale že budete mít tohle monstrum jištěné 15A jističem... tedy jestli by nebylo na místě zhodnotit novou zátěž na původní jistič, jestli ho nevyměnit.
Tedy hodně štěstí přeju...
P.S. Můstek v bytovém rozváděči je PEN, z něj by se mohl rozdělit PEN na PE a N pro nový rozváděč. Bod rozdělení by bylo ale vhodné uzemnit pokud už náhodou není. A vypadá to že není...
@covi
sklep:
3) Nemyslel, označit se patří všechny N a PE vodiče.
Byt:
je to humus, ale dalo by se řešit stylem "humr v bytě mě nezajímá, není můj" tzn. do bytu třeba na vhodně umístěné RS vyřešit napojení přívodu pro spodní rozváděč, doplnit můstky a dál se radši nestarat.
P.s. Přívod do sklepa nevede nějakým hořlavým materiálem = není na něj potřeba chránič.
Zdravím sklep:
1) štítek vyrobím se základními informacemi.
2) chtěl jsem nechat rezervu do budoucna. Bohužel jsem nedokázal sehnat originál krytky. Ještě pár dní v elektrech pohledám, taky se mi ta páska nelíbí.
3) Zdá se mi zbytečné, když vodiče jsou dle normy - PE jsou zeleno-žluté a N jsou modré. Svorkovnice také ... všechy přípojky jsou stejné barvy. Nemyslel jste náhodou označit vodiče přívodního kabelu N a PE?
Byt:
1) Vím, chtělo se mi zvracet jak jsem to viděl. O průřezech a náhodném použití lanka a drátů nemluvě ...
2) Jsou to světla. Lanko, průřez cca 1 mm.
3) Ten kdo ten rozvadeč zapojoval to rozhodně nevnímal jako prioritu.
4) Dle mě: třífázový kabel s PEN vodičem 10mm^2. jeden je použit jako spínač HDO.
5) Majitel sotva souhlasil s připojením s tím, že si umístím měřák do jeho skříně. Radši do toho nebudu vrtat.
Celý byt je ještě jištěn na přivodu jističem 25A.
PS: skvělé, je to tak jak jsem si myslel. Ovšem netuším, kde vzít uzemnění uprostřed panelového bytu. Radiátory nejsou, voda v plastu a na plyn radši nešáhnu.
Díky.
Ten starý rozvaděč předělat. Pokud zůstane přívod, tak aspoň rozdělit lištu na PE a PEN, říkáte, že na přívodu je jištění 25A, tak přidat do rozvaděče jistič 20A/C a na ten připojit ten druhý rozvaděč. Zelenožlutý a modrý pak připojit na ty nové svorkovnice. Co máte v tom sklepě tak "zázračného", že tam musí být tolik jističů? Na jeden jistič (zásuvkový, nebo světelný okruh) ,můžete mít až 10 zásuvek, nebo svítidel. Nedoporučuje se použít pro oba okruhy jeden chránič, protože v případě poruchy vám vypadne vše. Zde ve vašem případě, by měly stačit dva jističe/chrániče FL7 16A/30mA a FL7 10A/30mA. Tu pětadvacítku (možná bych dal třeba ještě silnější), brát jako hlavní vypínač, nikoli jistič. Nemůžete mít jistič v podružném rozvaděči, stejné hodnoty jako na přívodu.
