Nejpodstatnější pro rozpoznání kontaktů je v jakém stavu je schéma nakresleno! Tohle je nakresleno kdy je motor v klidu tudíž všechny kontakty jsou v klidové poloze. Takže kontakt v klidu sepnuty bude rozpínat s kontakt rozepnuty bude spínat. A melo ný to byt jasný.
Tady je to stejné
FA3 je nadproudové jistící relé (tepelná ochrana) motoru. Vy tam máte použitý motorový spouštěč s pomocnými kontakty.
SB1 je vypínací (červené) tlačítko
SB2 je zapínací (zelené) tlačítko
KM3 nahoře je spínací a KM3 dole je rozpínací pomocný kontakt stykače KM3 čili jsou použity dva pomocné kontakty jednoho stykače.
jé pardón - obráceně! Nahoře je rozpínací a dole je spínací!
Neměl by tam být časový spínač který přepne po určité nastavené době rozběhu z hvězdy do trojúhelníka?
Pak je to zapojení nevhodné a bohužel závislé na "kusu"neboli "lidském zdroji" který to zařízení zrovna ovládá. S časovým relé je ten čas přepnutí stále stejný.
ty "jájo" , když nevíš jaké zařízení motor spouští, tak je tam právě vhodná ta lidská obsluha tlačítek. Někdy Ti může prokluzovat řemen, stroj může být studený, napětí v síti nízké a mnoho dalšího. Ledažeby v tom časovém relé byla už umělá inteligence, to potom jo, na tu člověk nemá. Jir to napsal správně !
Co to melete? Tak prvně řemen nemá co prokluzovat, pokud ano to je lemplovská údržba. Pokud je stroj studený, co to s tím má společného? Tady nejsme v autě. Otáčky elektromotoru jsou stále stejné, při spouštění hvězda-trojúhelník jen dochází k omezení proudového nárazu do sítě.
A pokud "lidský zdroj" zapomene a nechá motor zapnutý jen ve hvězdě, tak je při práci motor přetěžovaný protoze má ve hvězdě nižší výkon. (Ale dyk vono se to točí ne?)
A zase pokud jej příliš rychle přepne do trojúhelníku, nedostatečně roztočený motor způsobí proudový náraz že až vypadne jištění motoru.
Už je to jasně?

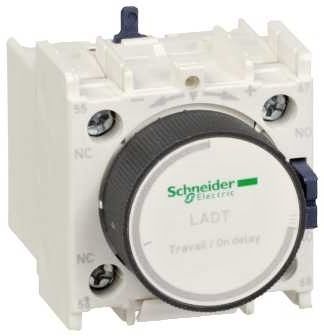

mettaxa: Jednodušší stroje takovéto zapojení stále používají. Např. u nás tabulové nůžky, hydraulické, ohraňovací lisy, výkonnější zkušební motorgenerátory, ale i tam je ten rozběh řešený pomocí časového relé. Např mají jedno prosvětlené tlačítko start a druhé stop. Po stisknutí se sepne do hvězdy, relé začne odměřovat čas a po dokončení rozběhu přepne do trojúhelníku a tlačitko se prosvětlí na znamení správného chodu. Čas přepnutí rozběh/běh lze nastavit s ohledem na vlastnosti pohonu.
jir: Vždyt ano.
