Souhlas s peter, tyto kabely se v Čechách vyráběly nebo spíš prodávaly zhruba do roku 2010. Ten "hnědý drát" mohli elektrikářský přeznačit alespoň modrou izolačkou, ideálně světle modrou smrštovací bužírkou.
Co máte proti hnědému drátu? Je to barva pro fázový vodič a NELZE jej přeznačit modrou pro střední vodič!
Pouze v případě obvodu TN-C, kde je vodič sdružený ochranný a střední vodič - PEN. Pak snad ano.

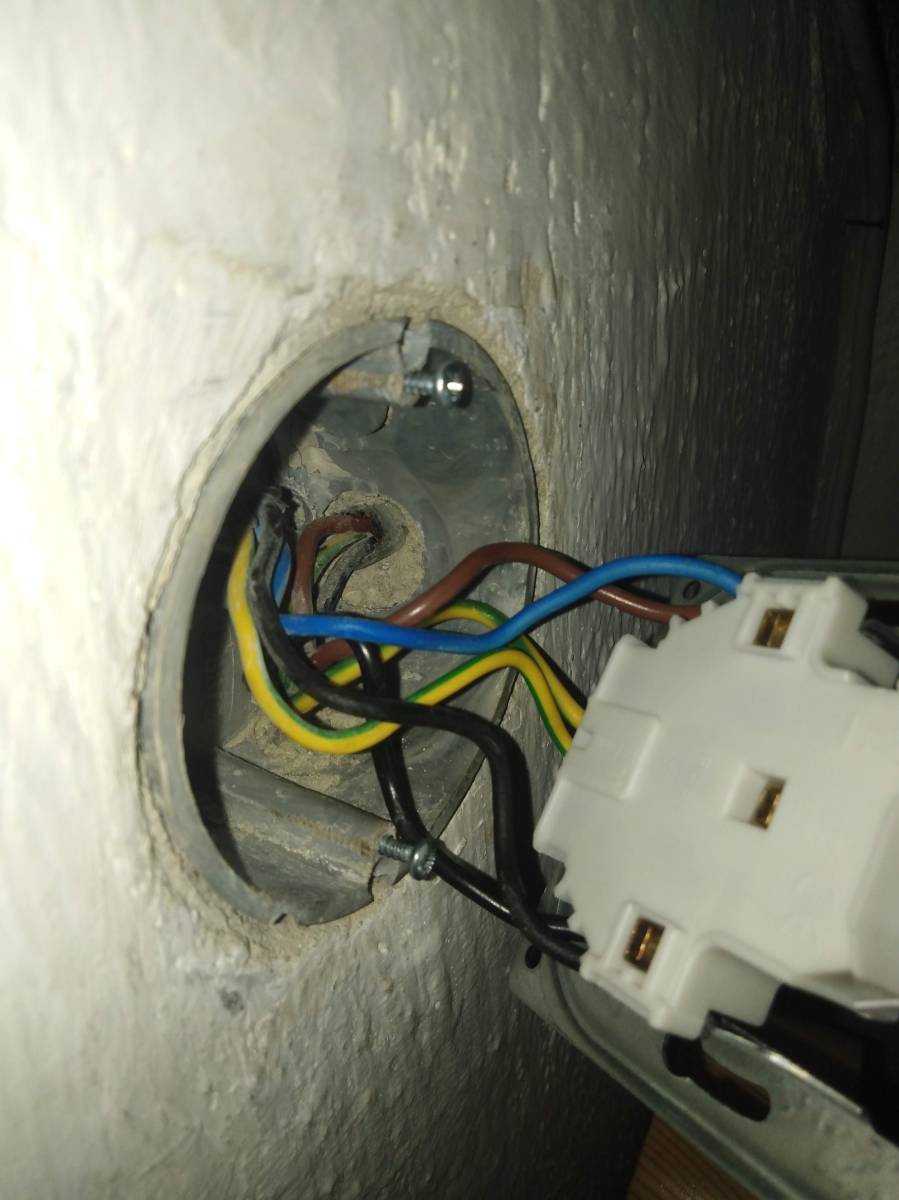

Podle obrázku jde o nějaký spínač v obvodu s ovládáním z více míst.
" ... nikde jsem nenašel zmínku o tom, že se vyráběly takové kabely (černá, hnědá, žlutozelená) ..."
?
Já tam vidím také černou. Nebo ne? Žlutozelená, modrá, černá, hnědá je přece běžná kombinace.
Pro barvy vodičů platí ČSN EN 60445 ed. 5: Základní a bezpečnostní zásady pro rozhraní člověk-stroj, značení a identifikaci - Identifikace svorek předmětů, konců vodičů a vodičů + změna : Z1
Nulové vodiče nebo vodiče středního bodu
Pokud obvod obsahuje střední vodič, musí být barva použitá pro tento účel MODRÁ. Aby se předešlo záměně s jinými barvami, doporučuje se použít nesytou modrou barvu, často nazývanou "světle modrá". Modrá nesmí být použita k identifikaci jakéhokoliv jiného vodiče, kde by tím mohlo dojít k záměně.
Pokud se v systému střední vodič nevyskytuje, může být vodič označený v celém systému modrou barvou použit pro jiné účely, s výjimkou použití jako ochranný vodič.
Vodiče vedení v síti AC
Pro vodiče vedení v síti AC jsou přednostní barvy ČERNÁ, HNÉDÁ a ŠEDÁ.
Ochranné vodiče
Ochranné vodiče musí být identifikovatelné dvoubarevnou kombinací zelená a žlutá.
Vodiče PEN
Vodiče PEN, pokud jsou izolované, musí být značeny jedním z následujících způsobů:
zelenou a žlutou po celé jejich délce a s doplňkovým značením modrou na koncích vodiče; nebo
modrou po celé jejich délce a s doplňkovým značením zelená a žlutá na koncích vodiče.
Vodiče PEL
Jestliže jsou vodiče PEL izolované, musí být značeny v celé jejich délce kombinaci zelená a žlutá, s doplňkovým značením modrou na koncích vodičů.
Vodiče PEM
Jestliže jsou vodiče PEM izolované, musí být značeny v celé jejich délce kombinací zelená a žlutá, s doplňkovým značením modrou na koncích vodičů.
Pokud je možnost záměny mezi vodiči PEL, PEN nebo PEM, musí se jejich konce opatřit písmenno-číslicovým značením.
Seznam platných norem viz zde:
