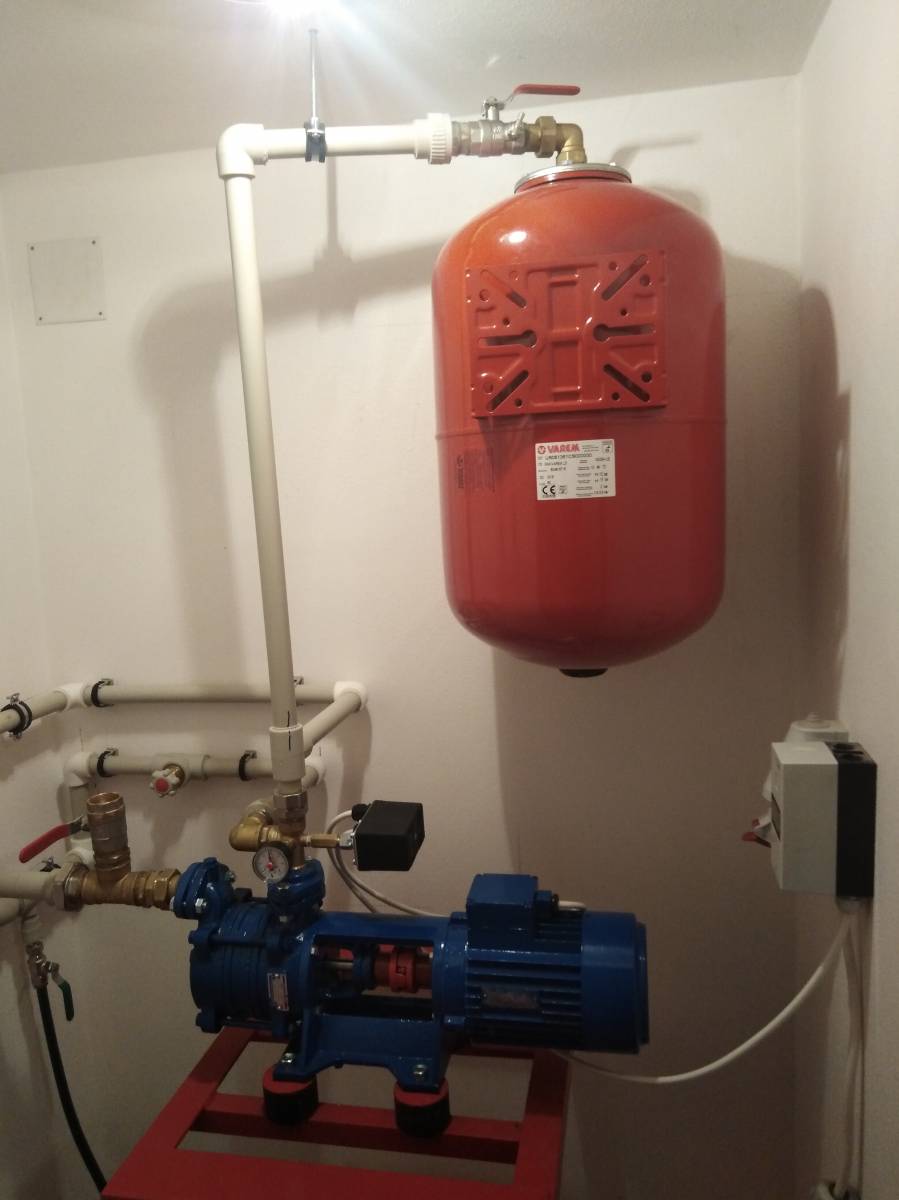

Dobry den, udelal jsem si domaci vodarnu s cerpadlem SIGMA SVA, tlaková nádrž 60l, tlakový sínač 2bar - 3,5 bar, tlak v tlakové nádrži 1,8Bar a stále se nemohu domluvit s tlakovým spínačem, který zapíná při těch 2 baru. Prostě se to zapínání nějak hádá, cvaká a určitě to není zdravé pro motor a taktéž čerpadlo. Prikladam zde i odkaz na video, protoze se to spatne popisuje ta zavada na tom tlakovem spinaci:
Jinak soustava je ovzdusnena, tlak v tlakove nadobe jsem meril dvakrat (mereno bez tlaku v soustave).
Dekuji za odpovedi.
Pěkné video,dobře zabraný tlakoměr, takže je vidět, že zapínací a vypínací tlaky jsou v pořádku.
Jiskření a hlučné zadupání kontaktů v odkrytém tlakovém spínaci vidím poprvé. Obvykle se spínač přitáhne hned napoprvé a drží. Je nový nebo použitý starší?
Doba čerpání asi dvacet tři vteřin je vzhledem k velkému objemu tlakové nádoby odpovídající, doba vypouštění do vypínacího tlaku je dost krátká, ale asi vodu pro zkrácení videa vypouštíte velkým proudem, aby to netrvalo dlouho. Jinak by časté spouštění čerpadla vypadalo na nesprávný počáteční tlak v tlakové nádobě. Ale jak píšete, máte ho nastavený na předepsané hodnoty.
Já se budu více ptát než radit.
Ten tlakový spínač co tam máš nainstalovaný je na vodu a nebo je na vzduch?
Jaké má tlakový spínač parametry? Podle toho jiskření to vypadá, že jsou kontakty přetížené a brzy shoří.
Jaké parametry má elektromotor? Jaký má rozběhový proud? Podle mne by bylo vhodnější na kontakty tlakového spínače přivést napětí 24V a tímto napětím teprve spínat stykač , který zapne a vypne elektromotor.
Nějak nechápu, jak se ti tam může objevovat tlaková špička, která je vidět na manometru a která přetočí ručičku manometru skoro na maximum.
Ta tlaková nádoba má být nainstalovaná hrdlem nahoru?

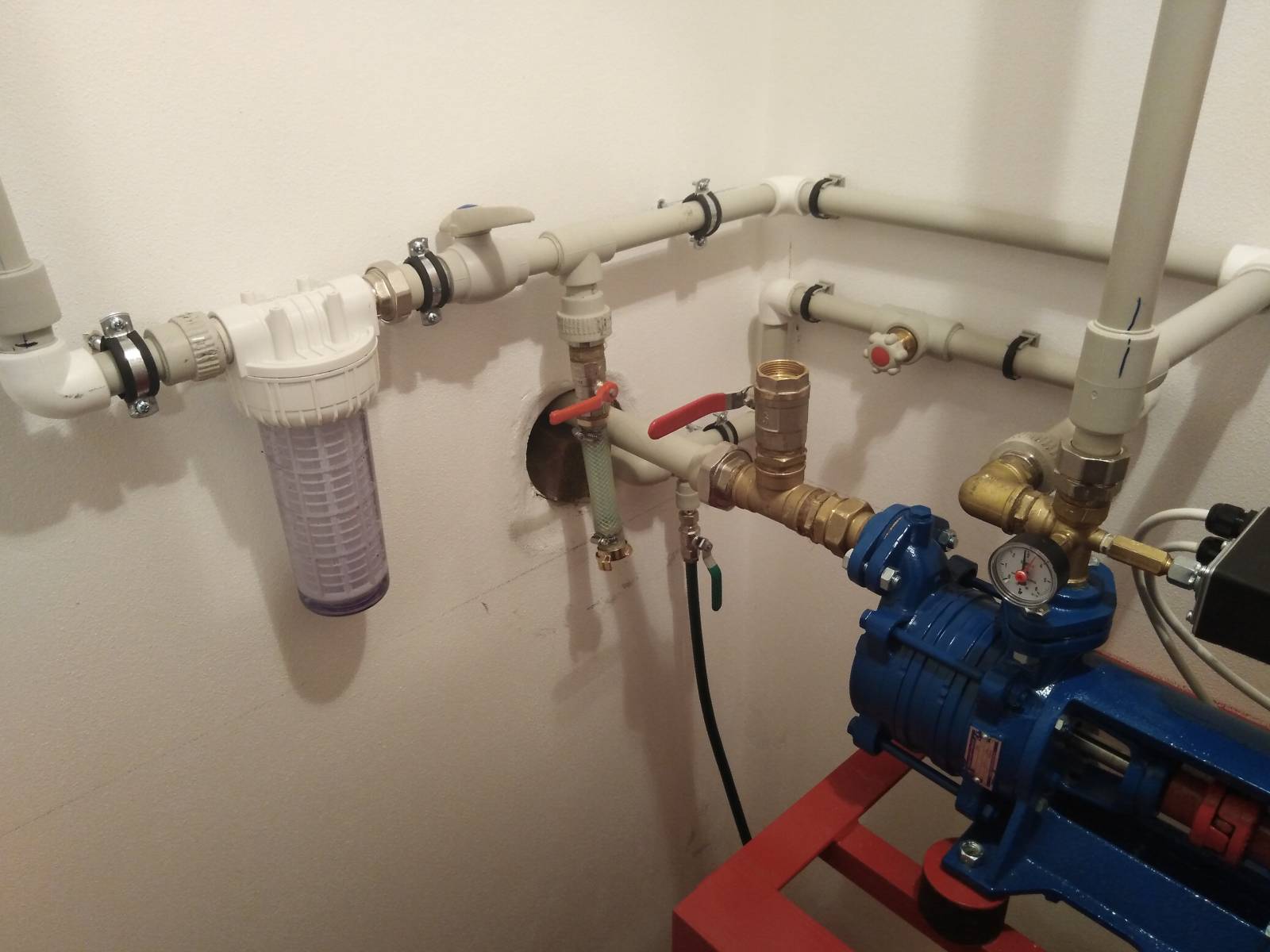

tlakova nadoba je umistena dle instrukci vyrobce...tlakovej spinac novy na vodu, dnes jsem jeste koukl na membranu - cista a tlakova spicka to je co? dva metry od cerpadla je sachta, razena studna 6/4, T-kus 5/4 PPRko k čerpadlu, zpětna klapka, 5/4 uzaviraci ventil.
Teď jsem si všimnul, že ty na výtlaku z čerpadla nemáš zpětný ventil.
Ten tlakový ráz na začátku čerpání způsobuje to, že čerpadlo prudce rozpohybuje vodu ve výtlaku.
Já má problém s tlakovou špičkou, která tam vzniká při vypnutí čerpadla. Protože tam nemáš zpětný ventil, tak se v okamžiku vypnutí čerpadla změní směr průtoku vody a voda z tlakové nádoby teče protisměrně přes čerpadlo až narazí na klapku v sání. Tu klapku zabouchne a ta rozpohybovaná voda v potrubí způsobí tlakový ráz (tlakovou špičku).
Možná bys tam mohl namontovat manometr s glycerinovou náplní. Ta náplň tlumí rázy a ručička manometru nedostává tolik zabrat.
Ten tlakový spínač můžeš zkusit připojit bliže k nádrži. Je celkem jedno jestli natáhneš kus hadice k tlakovému spínači a nebo prodloužíš elektrické kabely.
odpoustel jsem na umyvadle i na colove hadici, trochu jsem prohrabal net a budu muset predelat tlakovej spinac bliz k nadrzi, pravdepodobne mezi tlak. spinacem a tlakovou nadrzi dochazi k tlakovym razum a proto to blbne. Bud predelat tlakovej spinac nebo tlakovou nadrzi, aby tam nebyl takovej rozestup...to je tak, kdyz si clovek necha poradit "kup si tlakovou nadrz a priveni si ji na zed" ...tlakova nadrz mela byt na nozkach, pod cerpadlem a byl svatej klid...
jednak mezi tlakovou nádobu a čerpadlo dát zpštnou klapku, nebude namáhána ucpávka a celé čerpadlo stálým přetlakem a za druhé ty stykače se montují svisle teda na stojato, a mám dojem že máte nastavený zbytečně vysoký vypínací tlak stačilo by 1,5 Baru, Kromě toho tady nevidím nic špatně. mimochodem ta tlakovka je vzhůru nohama

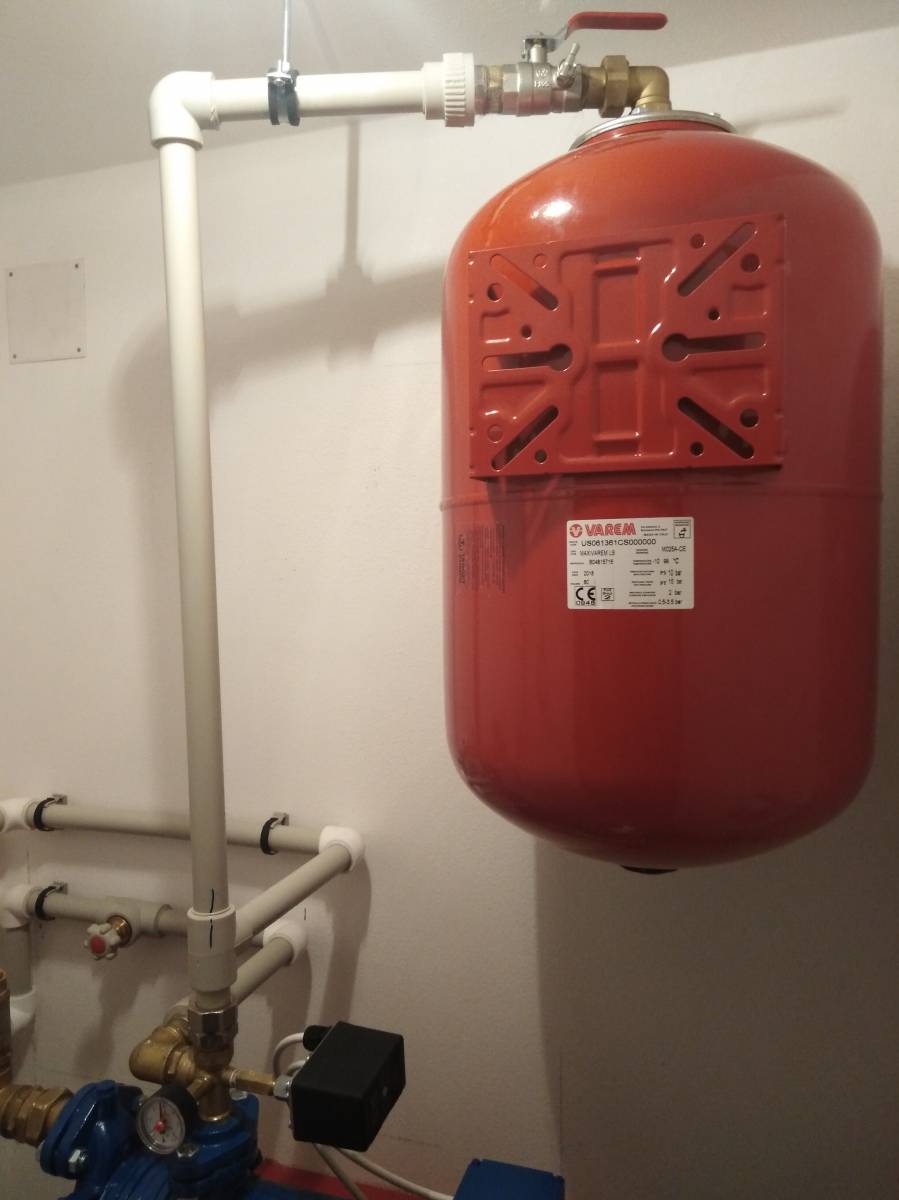

No mně se nelíbí ta tlaková nádoba obrácená vývodem z vaku nahoru. Voda je mnohem, mnohem těžší než vzduch, tudíž vzduch co máte v nádobě je nemůže vytlačit, sice máte vak plný vody, ale ta voda má 60 kg, ten - i když stlačený vzduch vám jí prostě nevytlačí nahoru - takto se to bude chovat jen jako nádoba, která má jen pár litrů a je plná vody, téměř bez vzduchu ! Stačí aby prokapával kohoutek a bude to furt zapínat a vypínat. Dále - jaký máte sací koš? Těsní v něm klapka? pokud voda prolíná - bude to opět zapínat a vypínat.
Všimněte si někde v obchodě jak mají domácí vodárny vývod z nádoby - ideálně dolů, v horším případě vodorovně.
Obratte nádobu hrdlem dolů a musí to v tom tlakovém rozmezí šlapat jak hodinky.
no atk si nech nádobu jak je.. já jen že tlak vzduchu musí vodu tlačit vzhůru proti váze vody a gravitace má volno.
Správně píšeš že Sigma má talkový spínač svisle, ale ty ho máš vodorovně...
Chybou je,že pri zopnutí dôjde ku rozkolísaniu tlaku vody a zapríčiní to,že tlakový spínač v rýchlich intervaloch spína a rozpína kontakty.
Mám to z vlastnej skúsennosti. Ešte som to neskúšal,mám pravdepodobné riešenie a to ku tlakovému spínaču potiahnút tenku tlakovú rúrku,tak ako to bolo riešené na starých 100 L darlingoch.
rádce colombo to možná trefil, pak také rádce 111 a vysvětlení podal slavco31, pokud mají pravdu, zaslouží poplácat po rameni a říci jim, že jsou borci.
vinca: máte ve výtlačné tvarovce zpětný ventil, resp. zpětnou klapku? Tím by se rozkolísání tlaku při vypnutí a tím i dupání tlakového spínače dalo vysvětlit.
Obrázek čerpadla, položky 14 a 17
já si kdysi říkal proč mi tak mlátí trubky, a nakonec to vyřešila zpětná klapka mezi výtlakem čerpadla a Tlakovou nádobou.
doporučuji prohlédnot tohle: kto.cz/...
tohle mám na myslí: sigmashop.cz/...
a kam bych mel umistit tu zpetnou klapku na vytlaku? Pod vytlačnou tvarovku pěticestnou neno nad vytlačnou tvarovku pěticestnou?
predpokladam, ze tato by byla taktez dostatečná: sigmashop.cz/... a nemusel bych tam davat tu mosaznou
vyřešeno, tlakovej spinac jsem predelal bliz k nadobe, v mem pripade navrch k tlakovej nadobe a funguje jak ma. Sice ty kable visi jak kravsky ocas, ale je s tim pokoj, jeste popremyslim nad tou klapkou. Diky vsem za rady.
U čerpadel Sigma, oblíbených Darlingů, je zpětná klapka gumová mistička s kovovým kotoučkem nasazená do čtyřcestné výtlačné tvarovky mezi hrdlo čerpadla a tlakovou nádobu, takže je tam nenápadně schovaná a laik o ní vůbec neví. Viz obrázek v předchozím příspěvku.
Zpětná klapka stojí kolem padesáti korun, ale chce to mít tvarovku, do které se zpětná klapka vejde.
Je to jednoduché. Přečtěte si něco o tlakových rázech při zapnutí/vypnutí čerpadla. Co tam je všechno špatně:
1) nádoba se chová zároveň jako tlumič tlakových rázů, měla by mít co nejkratší připojení k rozvodu vody, ne1.5m vlastní trubku, kde musí voda cestovat sem tam.
2) tlakový spínač má být až za ní, klidně třeba 0,5m právě proto, aby takhle neposkakoval a střídavě nezapínal a vypínal při zapnutí čerpadla. Tenhle masakr dlouho nevydrží.
3) zpětná klapka těsně za čerpadlem pomůže odstranit namáhání těsnění čerpadla stálým tlakem (hlavně ji nedávejte za tlakový spínač, ale před něj) Oceníte zejména až vám to těsnění odejde.
Pořadí je tedy: čerpadlo=>zpětná klapka=>bandaska na co nejkratším připojení=>tlakový spínač
