Sdružené obrazy pravidelného 5-ti uhelníku

Autor: davis Datum: 06.02.12 17:10 odpovědí: 1

ahoj, v deskriptivní geometrii jsem dostal ento úkol: Zobrazte sdružené obrazy pravidelného 5-ti uhelníku v rovině (ro) (7;5,5;5,3), A(0;3,5;?),S(-3,2;?;4). Neporadil by mi někdo jak na to?Díky

Upozornění

Tato otázka je 108 dnů bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.

návrat do rubriky

Seznam odpovědí:



čekejte prosím, probíhá přenos dat...

Pro zobrazení struktury odpovědí klikněte zde

Pro skrytí struktury odpovědí klikněte zde

Pro zobrazení struktury odpovědí klikněte zde

Odpovědi na otázku:

Autor: petapeta®

Datum: 06.02.12 22:34

Předmět: RE: Sdružené obrazy pravidelného 5-ti uhelníku



Úsečku AS otočíme do půdorysny kolem stopy p^ρ₁, dostaneme A₀S₀. V půdorysně sestrojíme pětiúhelník A₀B₀C₀D₀ E₀ o středu S₀ a k němu odpovídající první průmět A₁B₁C₁D₁ E₁. Mezi otočeným obrázkem a jeho prvním průmětem je afinní vztah s osou afinity, která je totožná se stopou roviny p^ρ₁. Druhé průměty vrcholů pětiúhelníku odvodíme pomocí hlavních přímek.
doplněno 07.02.12 11:57:

.

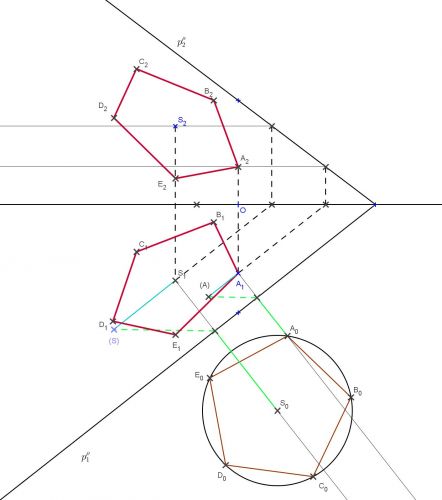

A takhle by to mohlo vypadat:

doplněno 07.02.12 12:26: Stopa roviny ρ v nákresně má být správně označena n₂^ρ a ne p₂^ρ
